FCALLBOX3 Display Box

Nouvelle version 2022 connection RF à base de NRF24L01

La FCallbox display est un afficheur de 8 caractères alphanumériques pilotable par port série, ci dessous quelques exemples d'affichage :

Notes : les températures ci dessus ne sont pas réalistes, car le système n'était pas complètement branché.

Caractéristiques :

- 8 afficheurs Led Rouge à matrice 5 x 7 points, hauteur 18mm, marque Kingbright ref : TA07-11EHWA ou équivalent

- Alimentation : 5V xxx mA

- Carte CPU Arduino Pro Mini 5V 16MHZ

- Interface : Connexion RF 2.4GHz basée sur chipset NRF24L01

- Fonctions intégrées :

  - Affichage de l'heure (horloge avec affichage Heures : Minutes : Secondes).

  - Affichage de textes, 96 caractères prédéfinis ( de la table Ascii à partir du caractère ESPACE).

  - Affichage de Graphismes 40x7 points.

La carte matrice de Leds a été décrite ici




Le CPU utilisé est un Ardhuino Pro mini 5V 16MHz :

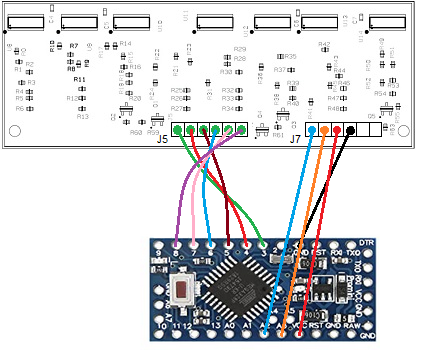

Câblage cartes CPU et display :

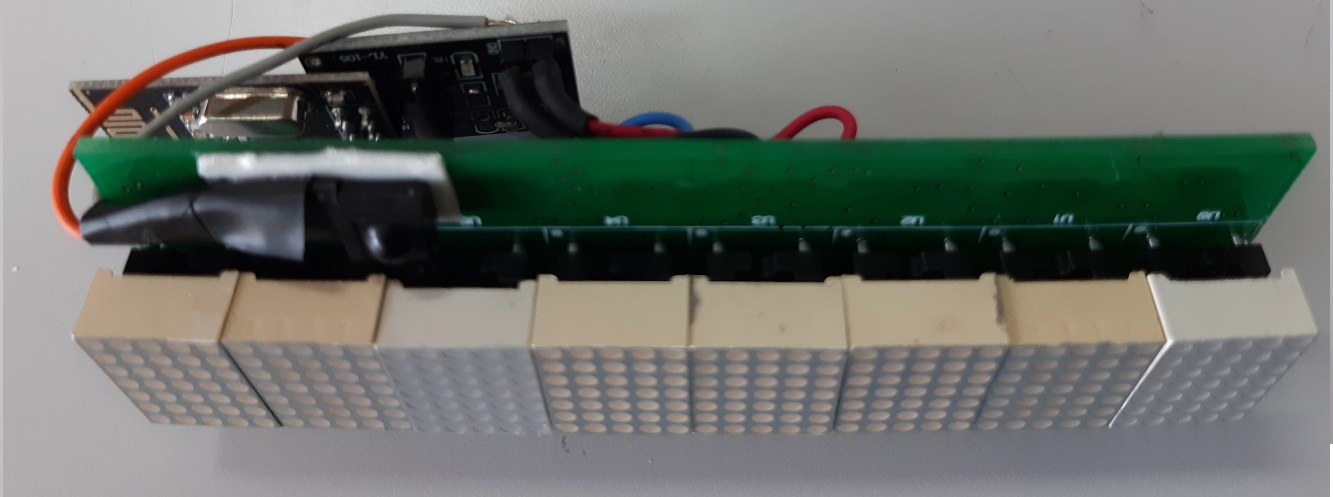

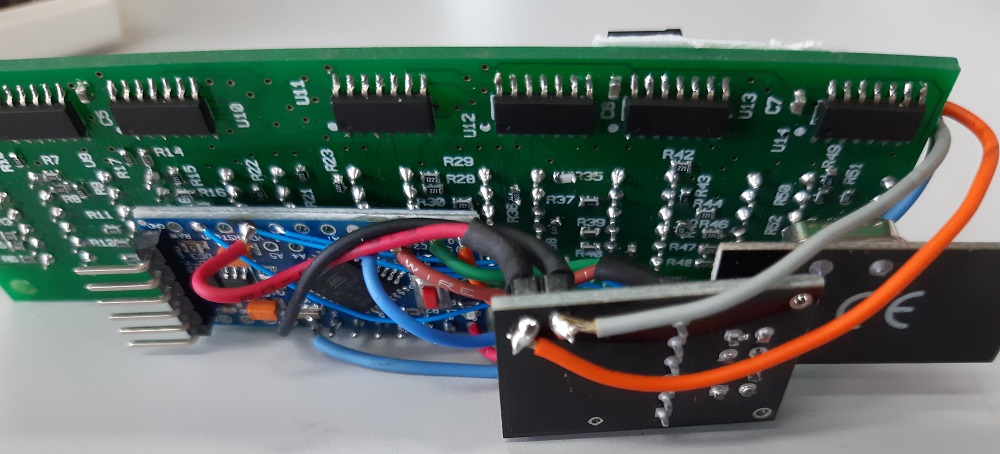

photo assemblage cartes CPU et display :

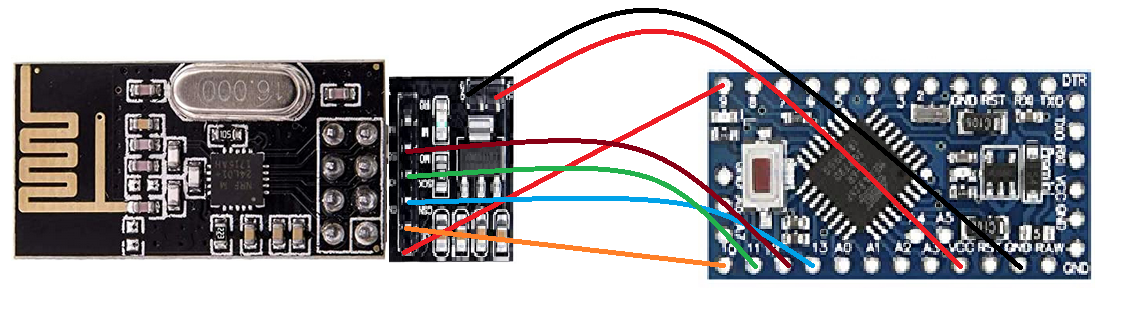

Câblage cartes CPU et RF NRF24L01 et adapteur 3.3V :

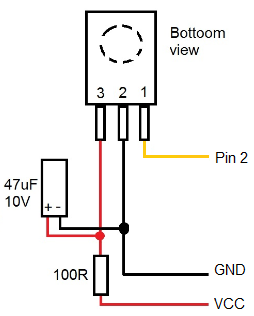

Câblage capteur infrarouge à relier à l'Arduino :




Pour la programmation il faut utiliser un câble FTDI TTL-232-3V3, mais on peut ensuite le remplacer par un câble USB relié à un chargeur (on ne câblera que le 5V et le 0V)

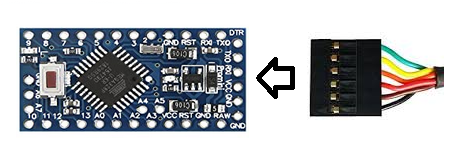

Câblage carte CPU FTDI :

Copyright François Callanquin, Octobre 2022

Contact : fcallbox@free.fr
