Description
Voici la description d'un moniteur TFT 4" pilotable par télécommande infrarouge, il pourra être utilisé en déport d'un système comme par exemple ici
Compatible avec TFT 4" waveshare 4inch RPi LCD (A), 480x320 ici
Résolution 480x320
Connection par câble et connecteur DB9
détecteur Infrarouge pour télécommande
touch screen possible
Boîtier 2022
J'ai dessiné un boîtier avec Freecad qui a été fabriqué avec une imprimante 3D.
|

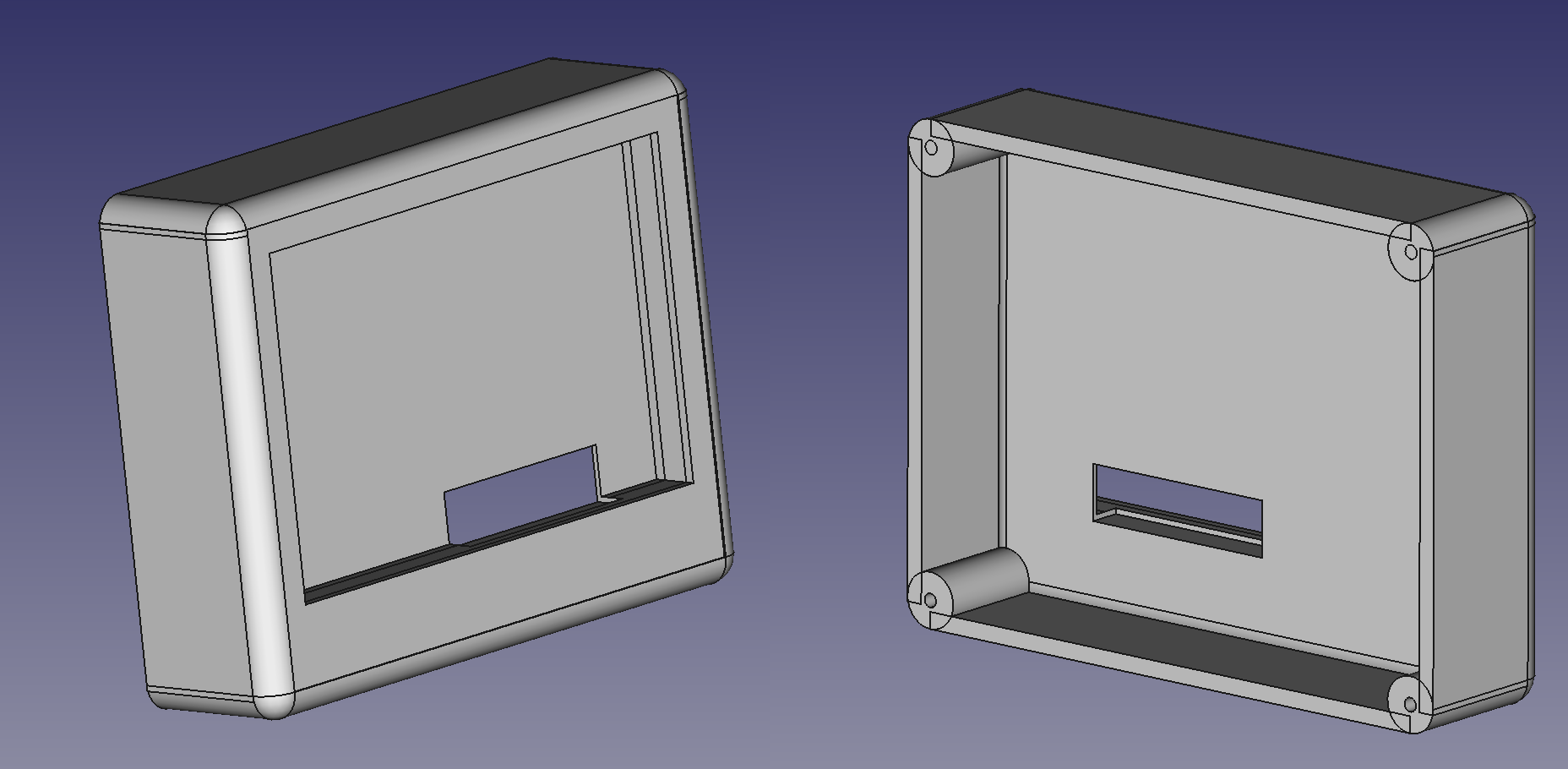

Vue avant 3D Freecad
|
|

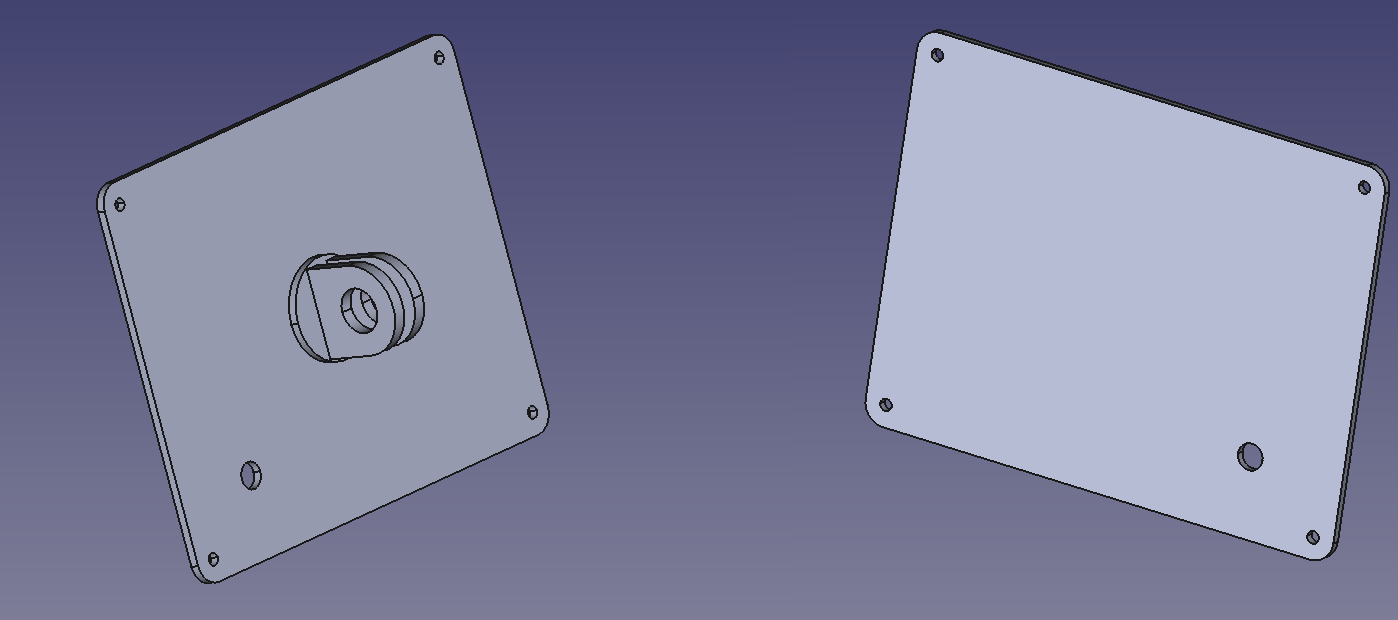

Vue arrière 3D Freecad
|
|

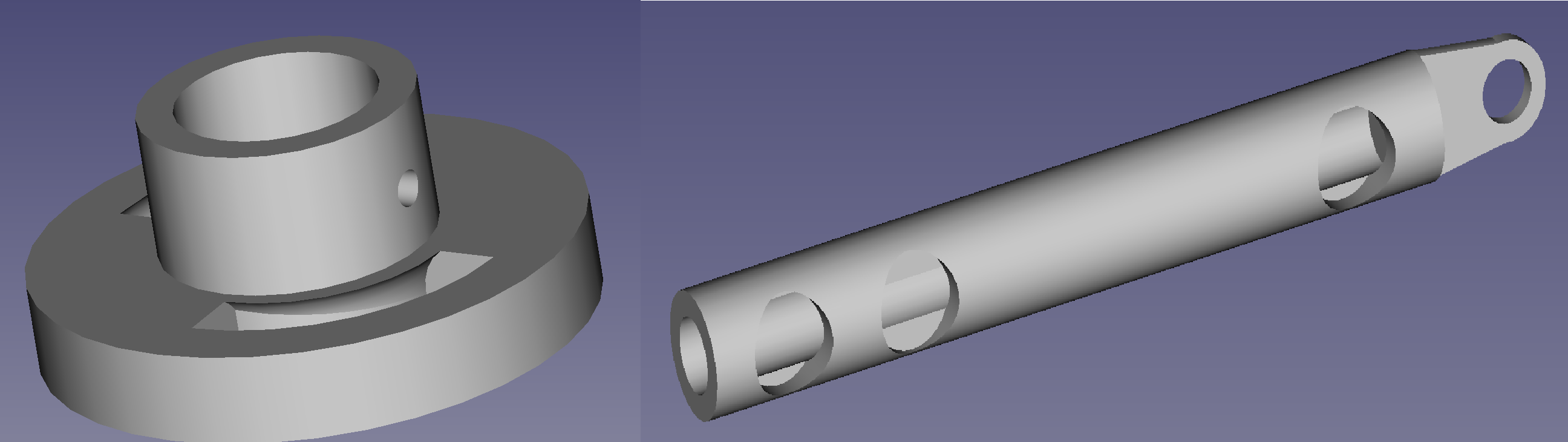

Vue socle et tige 3D Freecad
|
Télécharger ici les fichiers pour fabrication au format step version 2022
boîtier 2024
le boîtier imprimé en 3D veillissant, je suis passé sur un boîtier plus robuste et plus joli, Hammond 1455 en Aluminium Anodisé argent, dim. ext. 120 x 103 x 30.5mm.
|

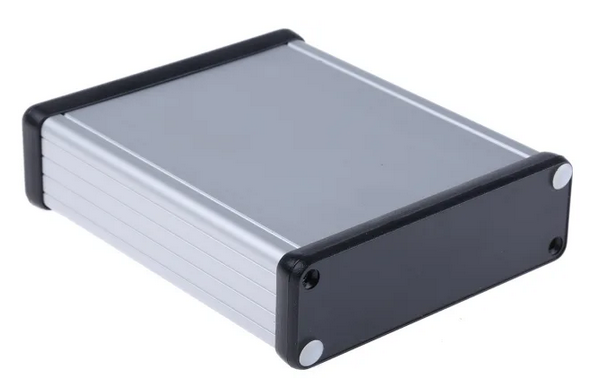

Vue boîtier Hammond_1455
|
|
plan de perçage
|
|

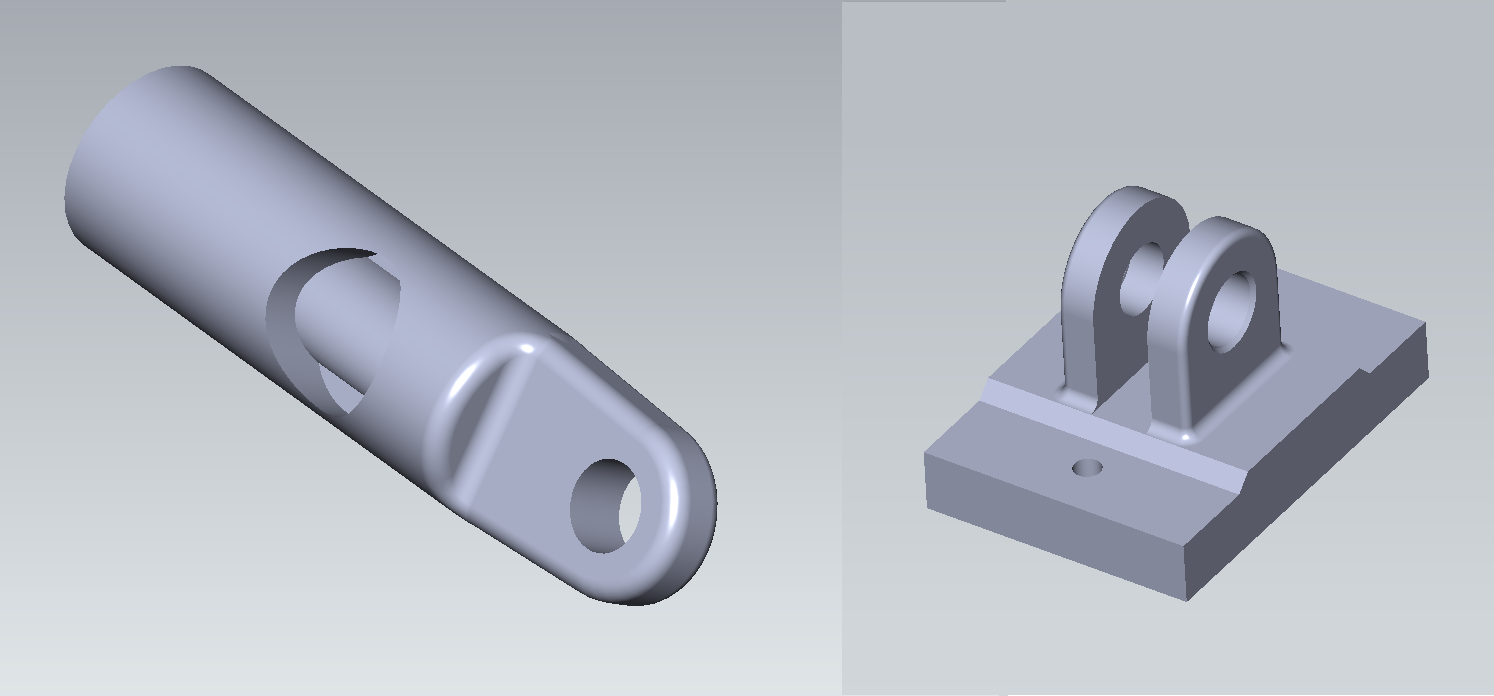

Vue tige et attache pour le boîtier Hammond 3D Freecad
(l'attache murale reste la même que le boîtier 2022
|
Télécharger ici les fichiers pour fabrication au format step version 2024
FACADE 2022

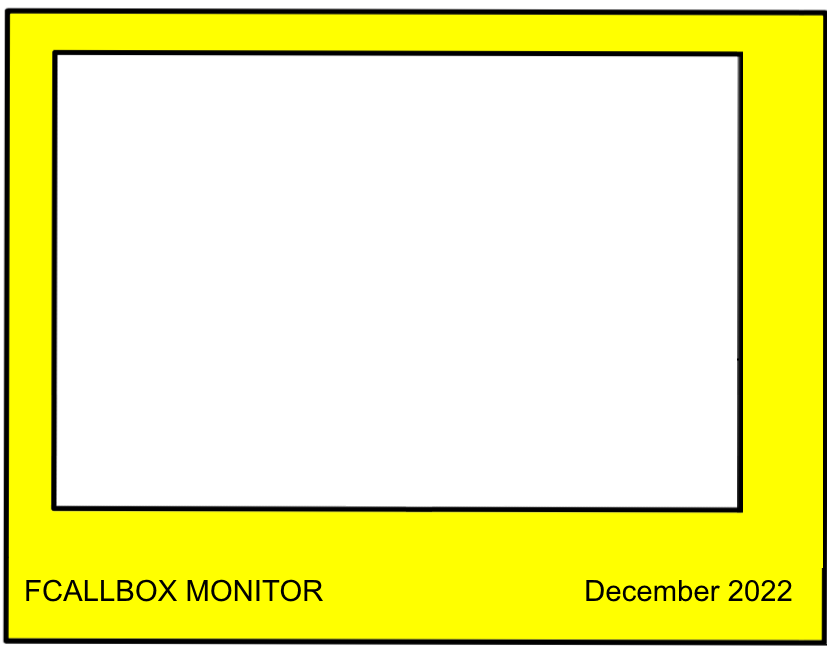

Ci dessous une proposition de face avant
Télécharger ici les propositions de face avant 2022
FACADE 2024
Ci dessous une proposition de face avant
Télécharger ici les propositions de face avant 2024
CABLAGE
|

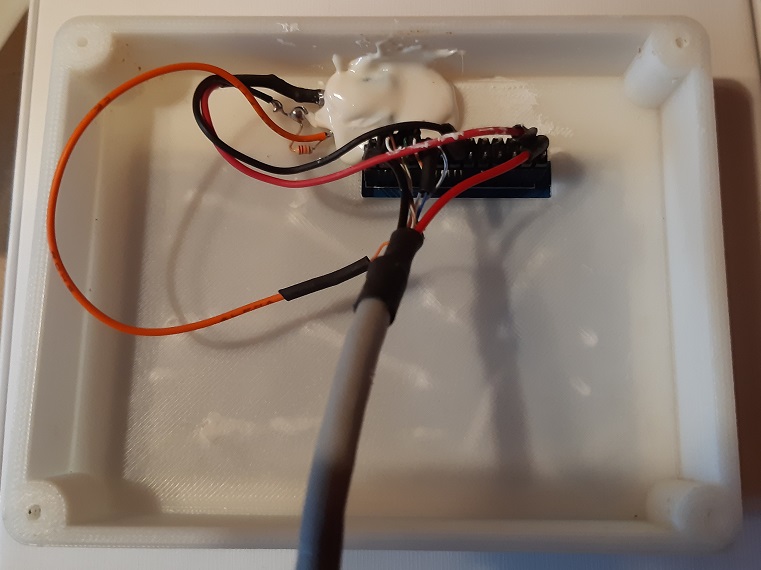

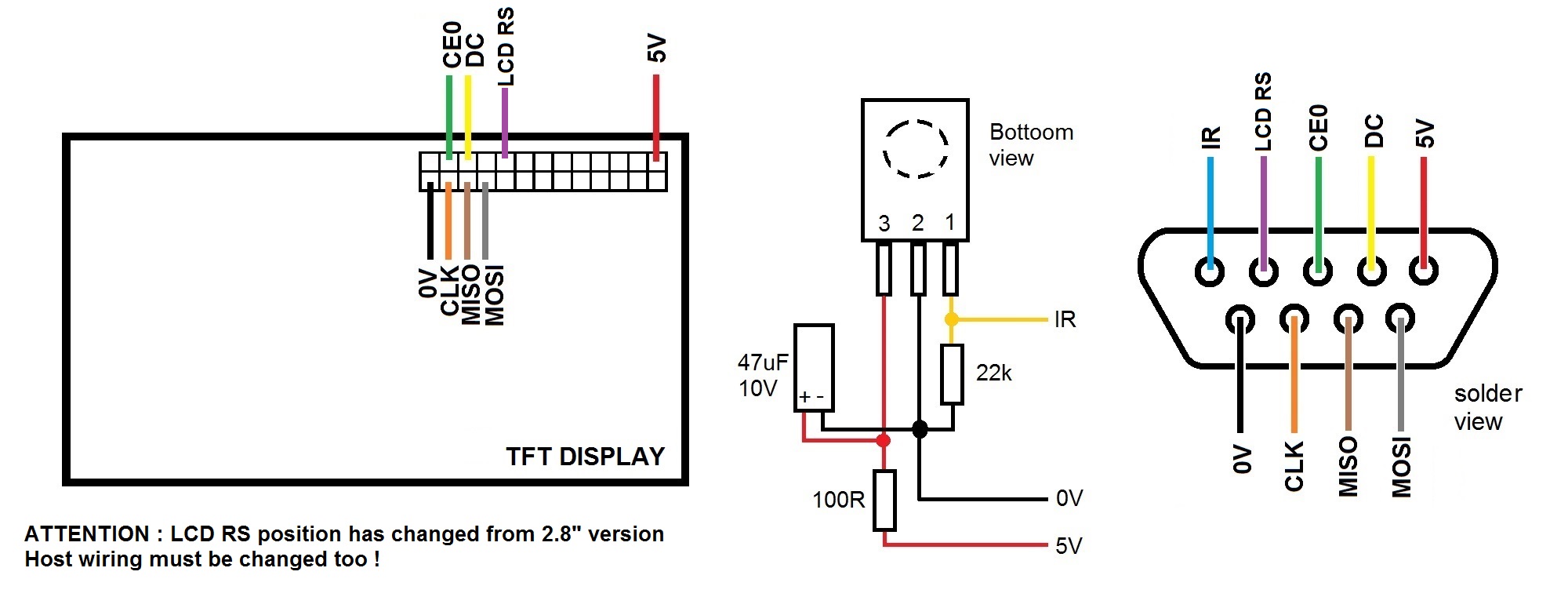

Détail câblage Pi TFT version 2022
|

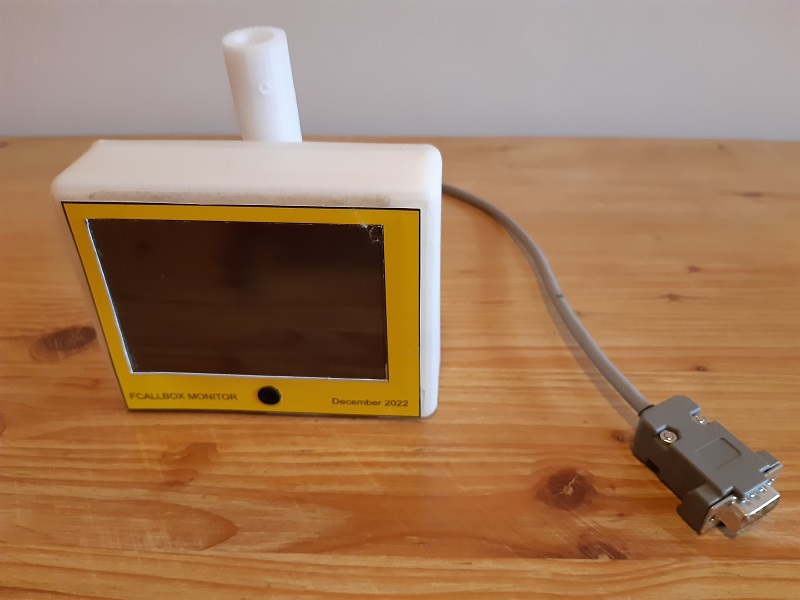

Ecran assemblé version 2022
|
|

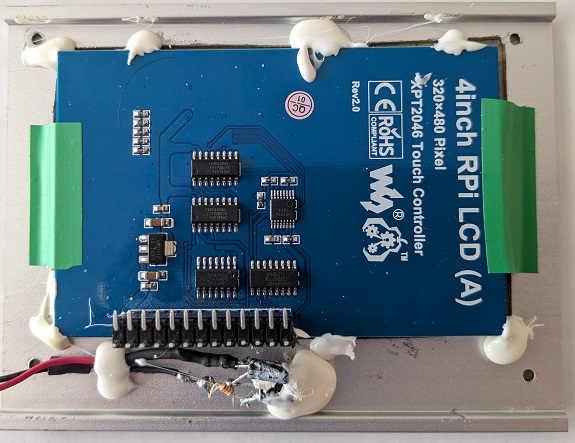

Détail montage Pi TFT version 2024
|

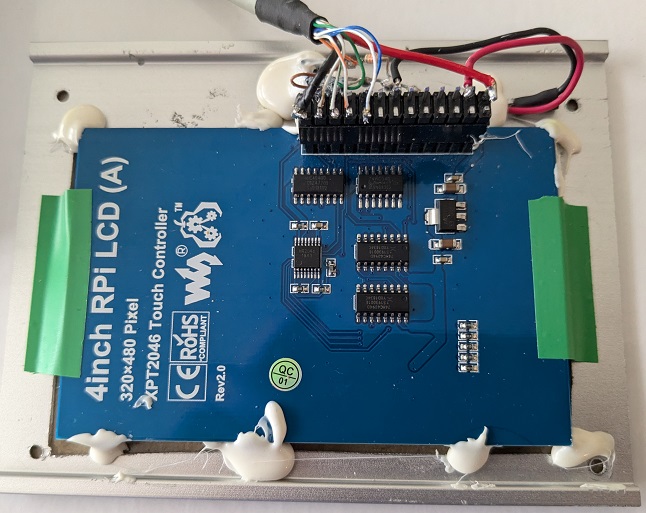

Détail câblage Pi TFT version 2024
|
|

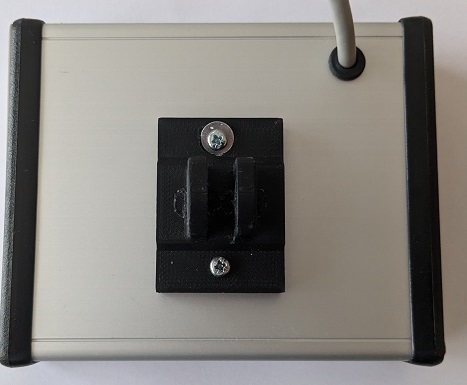

Détail montage socle version 2024
|

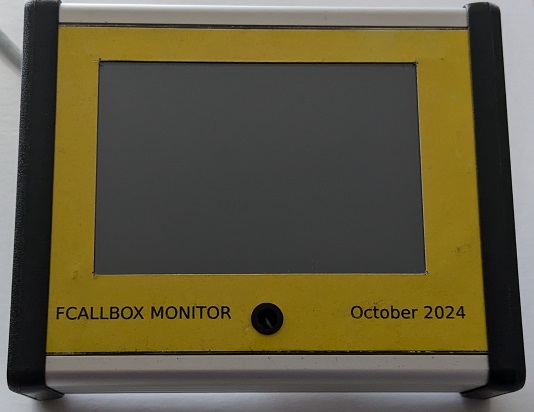

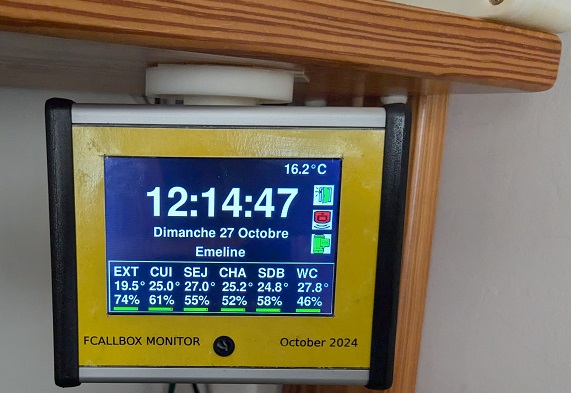

Boîtier terminé version 2024
|
SOFTWARE
Pour installation sur Raspberry PI :
