FcallBox DOOR SENSOR

DESCRIPTION

La principale application est détecteur d'ouverture de porte ou fenêtre avec liaison Radio, utilisé dans le FCALLBOX Domotic system décrit ici

Arduino sur carrier

Retirer les 2 leds et le régulateur dans les cercles rouges pour diminuer la consommation

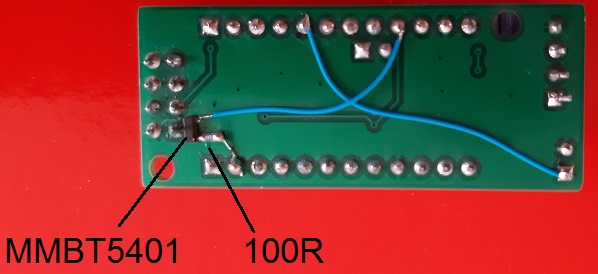

Modification pour couper l'alimentation du module RF

Afin de réduire la consommaton au minimum, rajouter un PNP MMBT5401 et une 100R

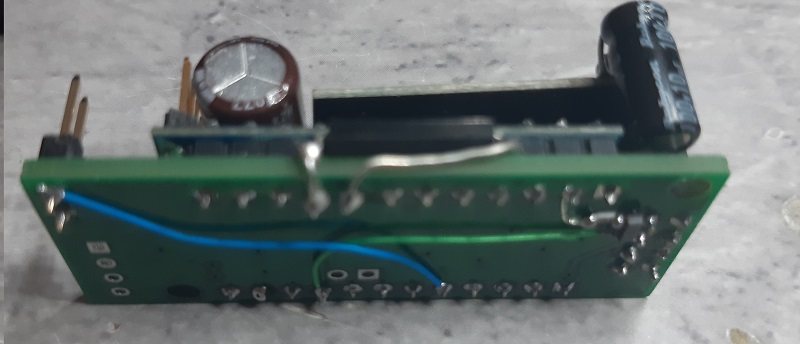

Modification pour réduire le bruit pour le module RF

Ajouter un 10uF et 200uF 6V3 min.

Câblage capteur de proximité ILS

Composants :

Carte Arduino carrier décrite ici
Support de pile 3V CR123A type HALJIA Lot de 5 Supports de Batterie au Type CR123A CR123 avec boîtier à Clipser Noir
Pile 3V CR123A

Face avant à coller avec un adhésif double face

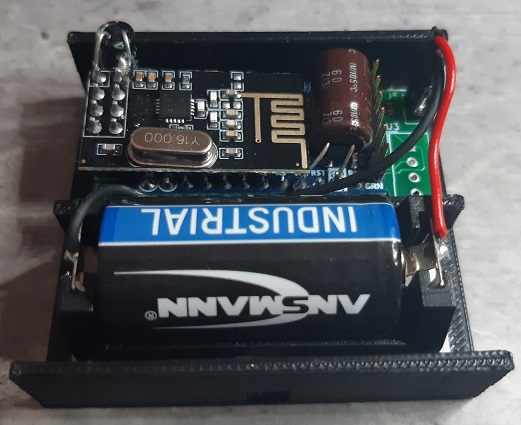

Vue avec la pile 3V CR123A + carrier + Arduino + module RF

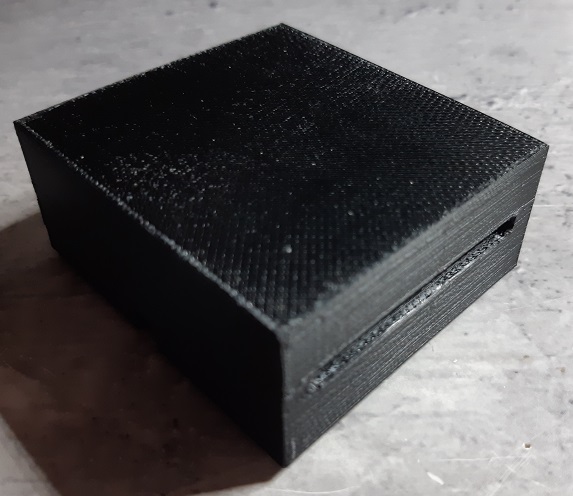

Boîtier fermé

Mise en situation (aimant)

Le projet doit être compilé et chargé avec Arduino IDE

Changer le numéro de capteur : int temp_number = 1; // write here the Movement sensor number
Vérifier ces lignes :
bool MOTION = true;
bool SENSOR = false;

Ci dessous les modèles 3D des boitiers :
