FcallBox RF_RECEIVER

DESCRIPTION

Capteur basé sur carte carrier + Arduino décrite ici
Carte Radio : NRF24L01 + PA + module émetteur-récepteur RF avec antenne SMA 2,4 GHz

La principale application est le controle de la liaison Radio du FCALLBOX Domotic system avec les capteurs décrit ici

Vue de dessus
Ref	Description	vendeur / référence
C1,C3,C5	Condensateur 47uF 6V3 10% X5R 0603	toutes marques
U1	Regulateur LDO 3.3V 500mA SOT23-5	SPX3819M5-L-3-3 or MIC5504-3.3YM5-TR

Arduino sur carrier

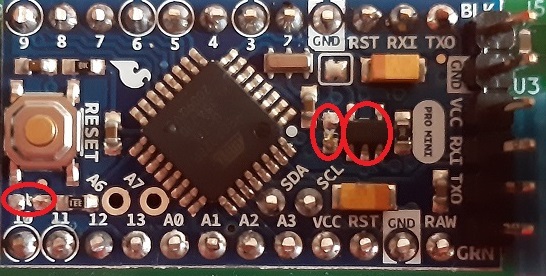

Retirer les 2 leds et le régulateur dans les cercles rouges pour diminuer la consommation

Modification pour réduire le bruit pour le module RF

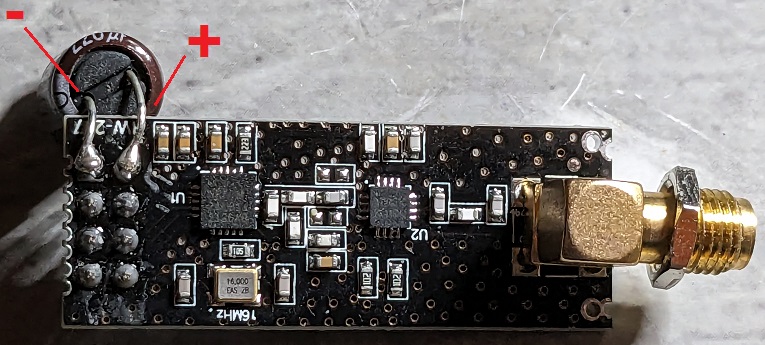

Ajouter un 10uF 6V3 min.

Composants :

Carte Arduino carrier décrite ici
Carte Radio : NRF24L01 + PA + module émetteur-récepteur RF avec antenne SMA 2,4 GHz
Câble FTDI TTL-232R-3V3, USB to UART

Face avant à coller avec un adhésif double face

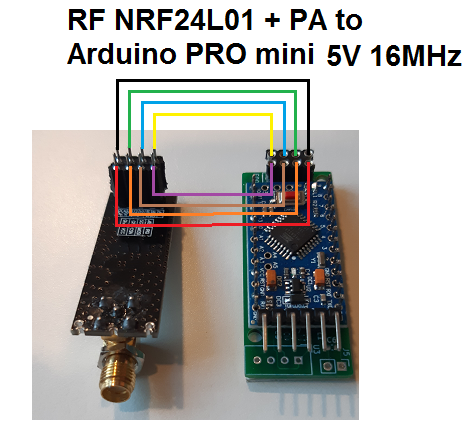

Câblage Arduino et NRF24L01 + PA

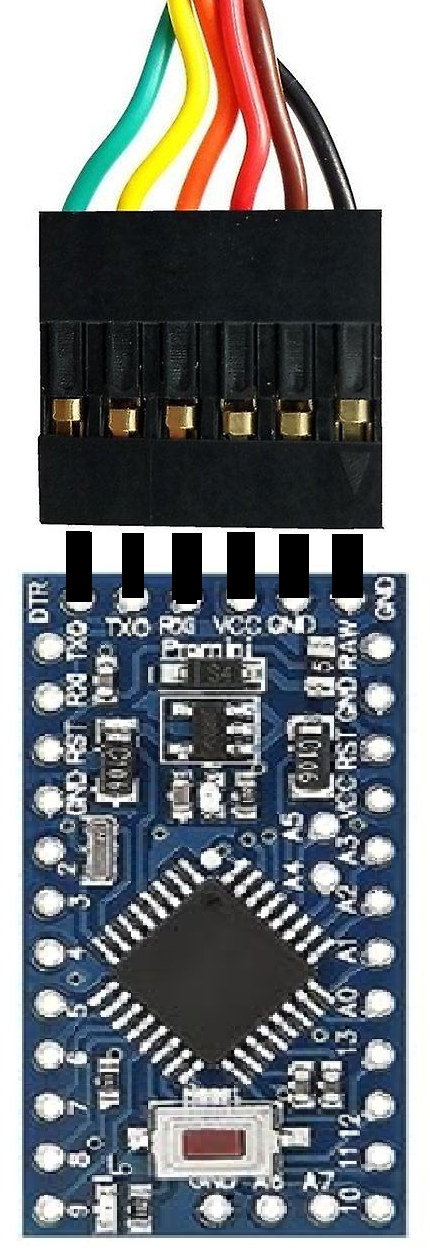

Cablage FTDI

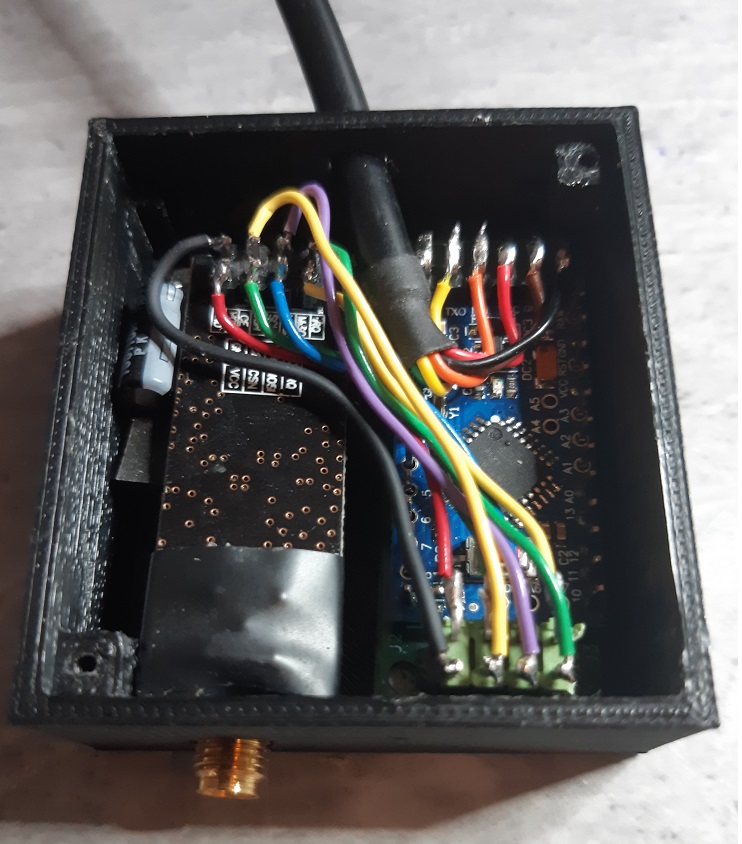

Photo câblage

Boîtier fermé

Le projet doit être compilé et chargé avec Arduino IDE

Changer le numéro de capteur : int temp_number = 1; // write here the Movement sensor number
Vérifier ces lignes :
bool MOTION = true;
bool SENSOR = false;

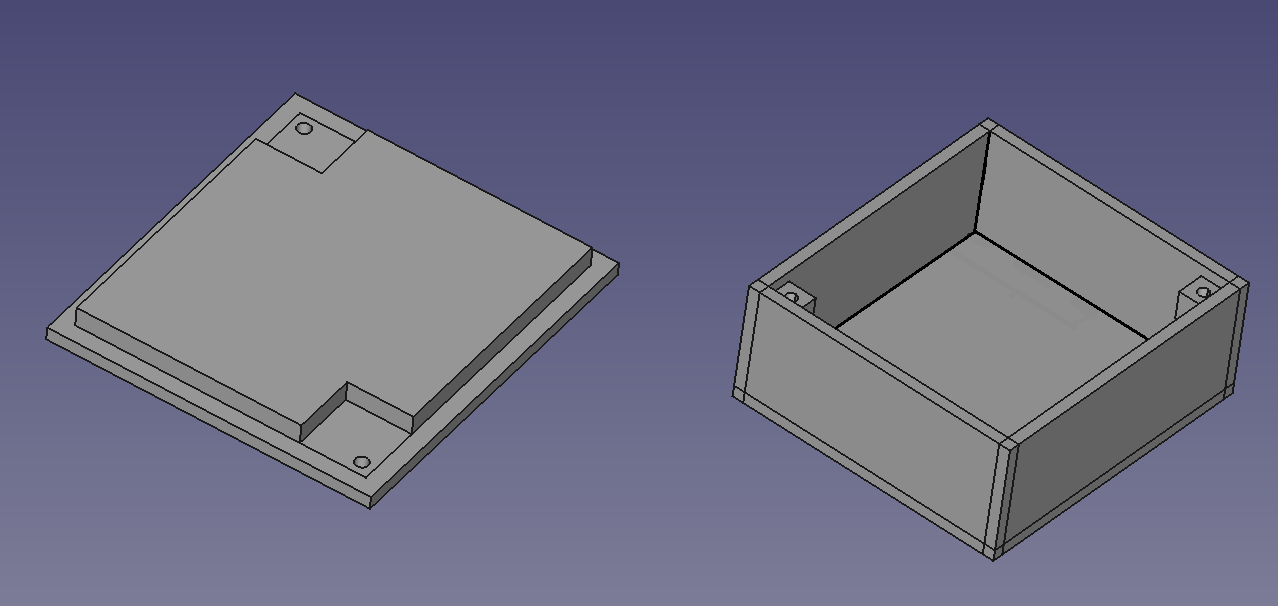

Ci dessous les modèles 3D des boitiers :
