DESCRIPTION

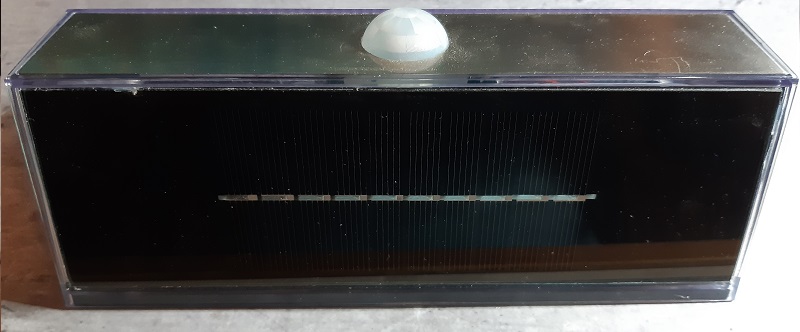

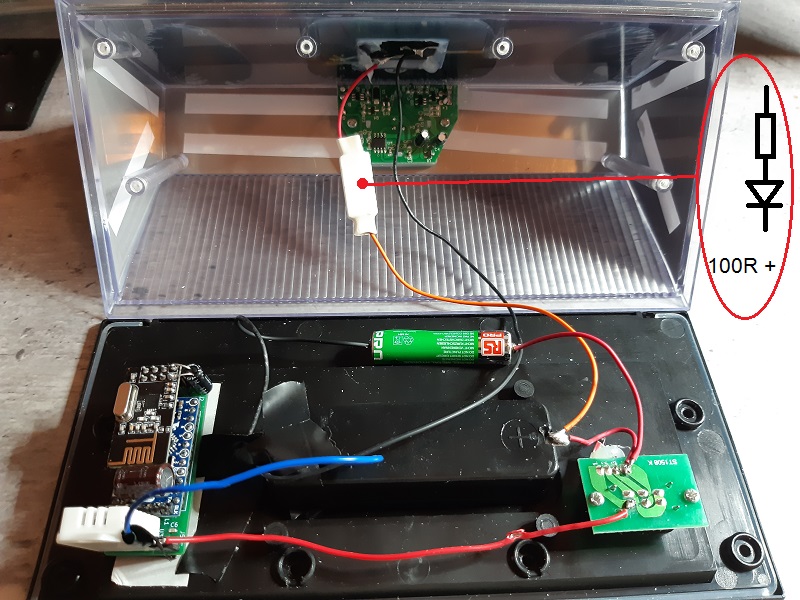

Capteur de température et humidité avec transmission RF 2.4GHz, une version pour l'intérieur aliméntée par pile et une autre pour l'extérieure avec batterie rechargable par panneau solaire.
Capteur basé sur carte carrier + Arduino décrite ici
Carte Radio : NRF24L01 + 2.4GHz Wireless RF Transceiver
Capteur de température DS1721 -55°C à +125°C avec une précision de 0.0625°C
Capteur de d'humidité DHT11 20 à 80% (humidité relative) +/-5% ou DHT22 pour utilisation en exterieur
La principale application est un capteur de température et humidité avec liaison Radio, utilisé dans le FCALLBOX Domotic system
décrit ici
Sommaire
nomenclature de la carte

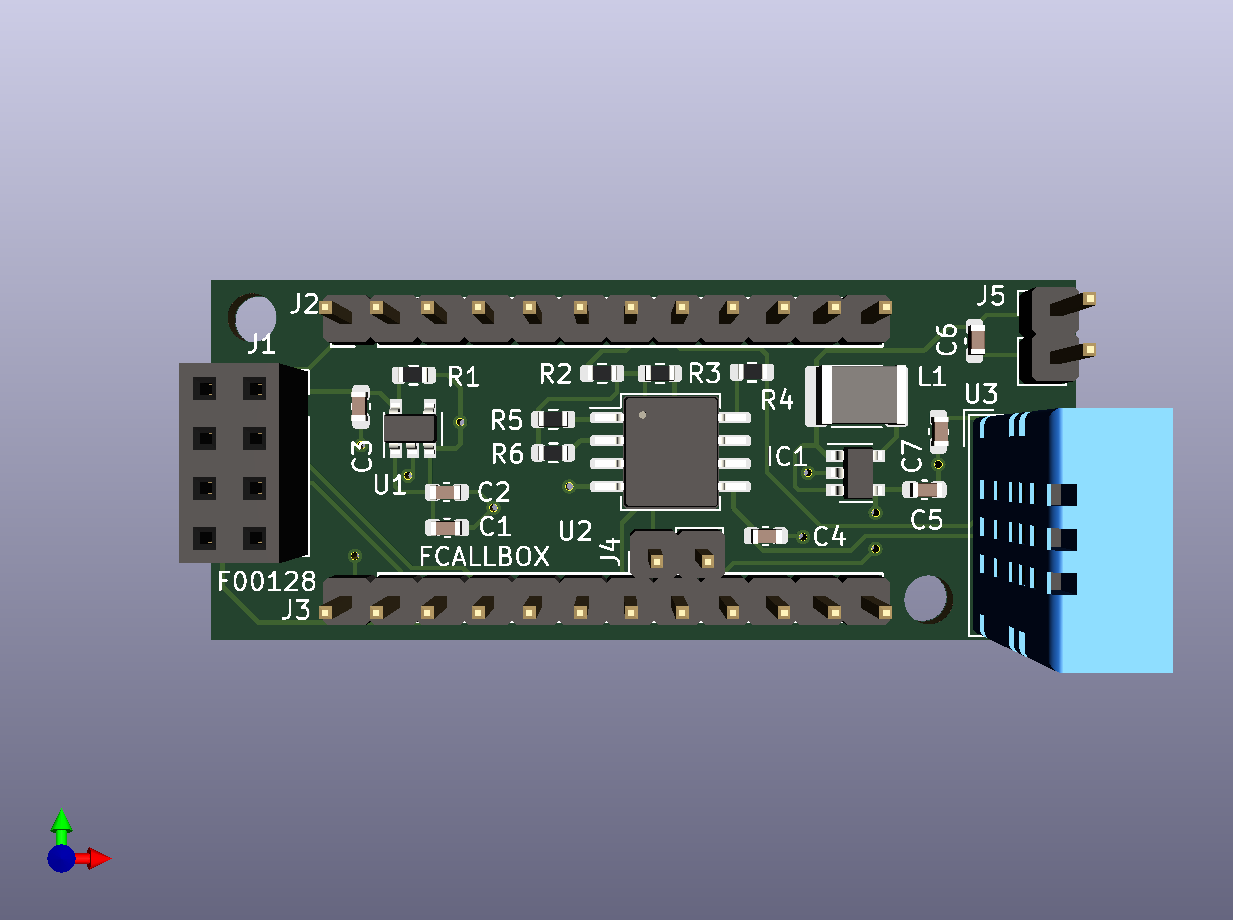

Vue de dessus
| Ref |
Description |
vendeur / référence |
| L1 |
inductance 10uH 300mA min 1812 |
toutes marques |
| C6 |
Condensateur 10uF 10V 10% X5R 0603 |
toutes marques |
| C1,C3,C5 |
Condensateur 47uF 6V3 10% X5R 0603 |
toutes marques |
| IC11 |
DC/DC boost 0.8V vers 3.3V |
MAX1724EZK33 |
| R2 |
Resistance 0R 5% 0603 |
toutes marques |
| R4 |
Resistance 4K7 5% 0603 |
toutes marques |
| R5,R6 |
Resistance 220KR 5% 0603 |
toutes marques |
C4,C7 |
Condensateur 100nF 25V X7R 10% 0603/TD>
| toutes marques |
U3 |
capteur humidité DHT11 |
DHT11 |
U2 |
capteur de température DS1721 |
Maxim (DALLAS Semi Conductor) |
|

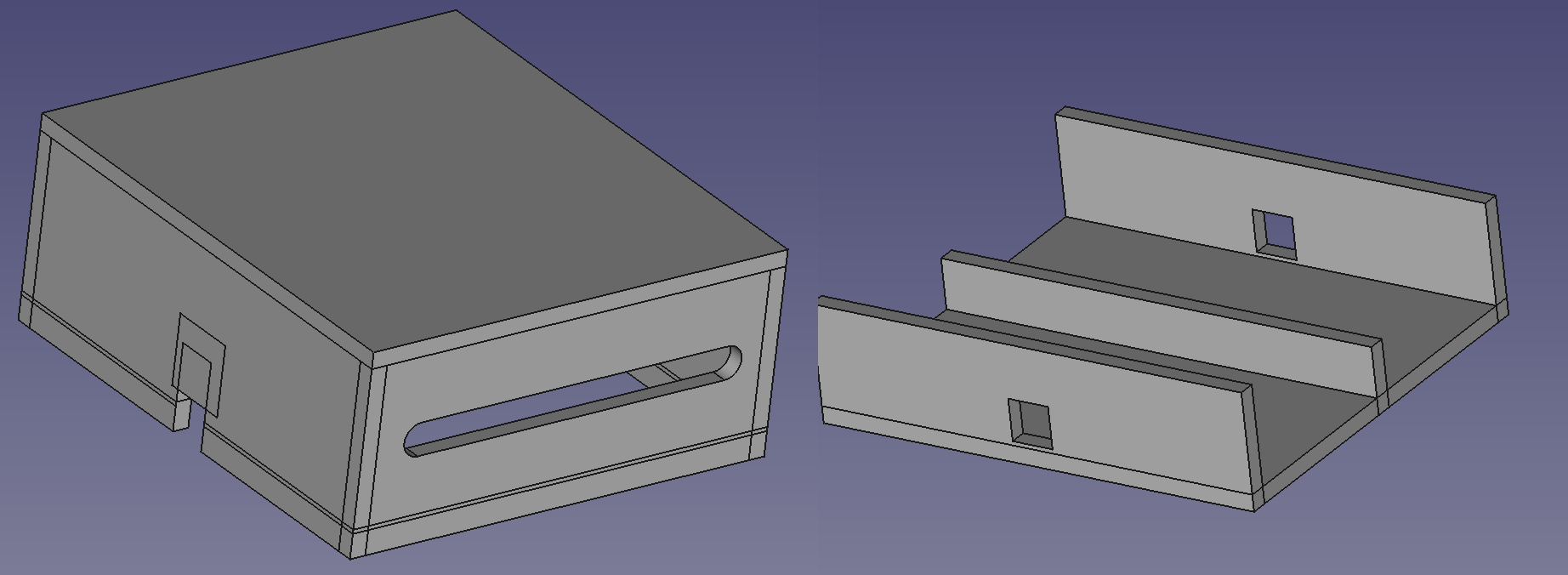

Assemblage de la carte
La carte de dimensions 48x20mm
Télécharger ici le plan d'assemblage au format PDF
Câblage de la carte pour capteur à base de NRF24L01 sans PA

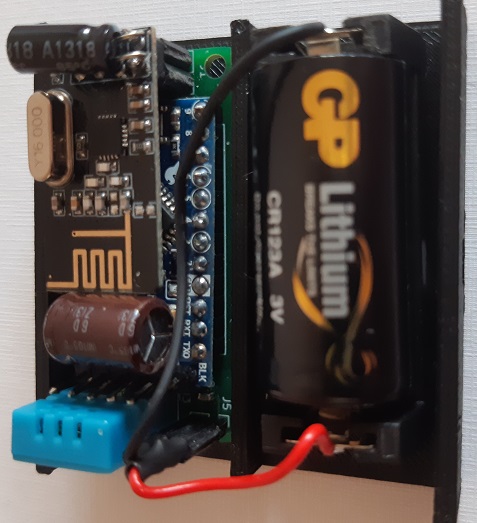

Photos de montage
|
Arduino sur carrier
Retirer les 2 leds et le régulateur dans les cercles rouges pour diminuer la consommation
|

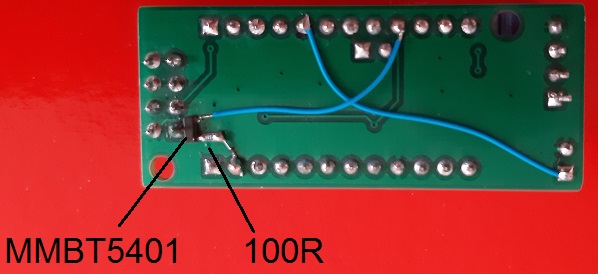

Modification pour couper l'alimentation du module RF
Afin de réduire la consommaton au minimum, rajouter un PNP MMBT5401 et une 100R
|

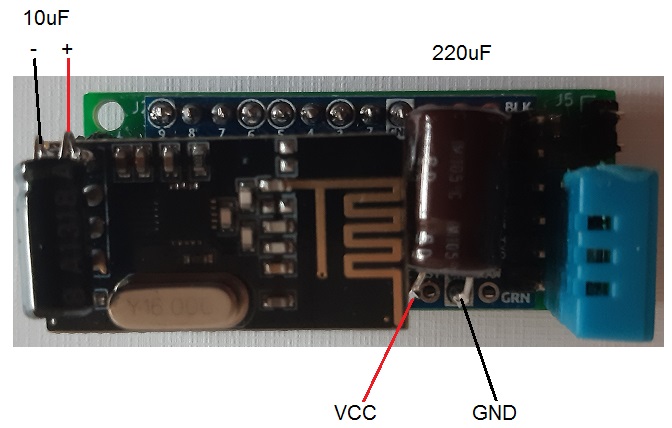

Modification pour réduire le bruit pour le module RF
Ajouter un 10uF et 200uF 6V3 min.
|
Software
Le projet doit être compilé et chargé avec Arduino IDE
Modifier cette ligne pour s'adapter au DHT22 ou DHT11 :
#define DHTTYPE DHT22 // DHT11 DHT 22 (AM2302), AM2321
Télécharger ici le zip du projet Arduino
