MODULE SCOPE et Frequencemètre Interface FCALLBOX

Description

Cette carte d'interface est utilisée par le système de mesure universel FCALLBOX décrit ici, mais elle peut être utilisée pour d'autres systèmes, elle a les fonctions suivantes :

- double étage d'entrée pour oscilloscope 50MHz, 8 ranges 160mV à 24V peak (20mV à 3V par division).

- Une entrée fréquencemètre 200MHz max

- Une entrée fréquencemètre 1.1GHz max (entrée divisée par 8 avec un MC12093).

Sommaire

• Schéma de la carte

• nomenclature de la carte

• Circuit imprimé

• Assemblage de la carte

• Câblage de la carte

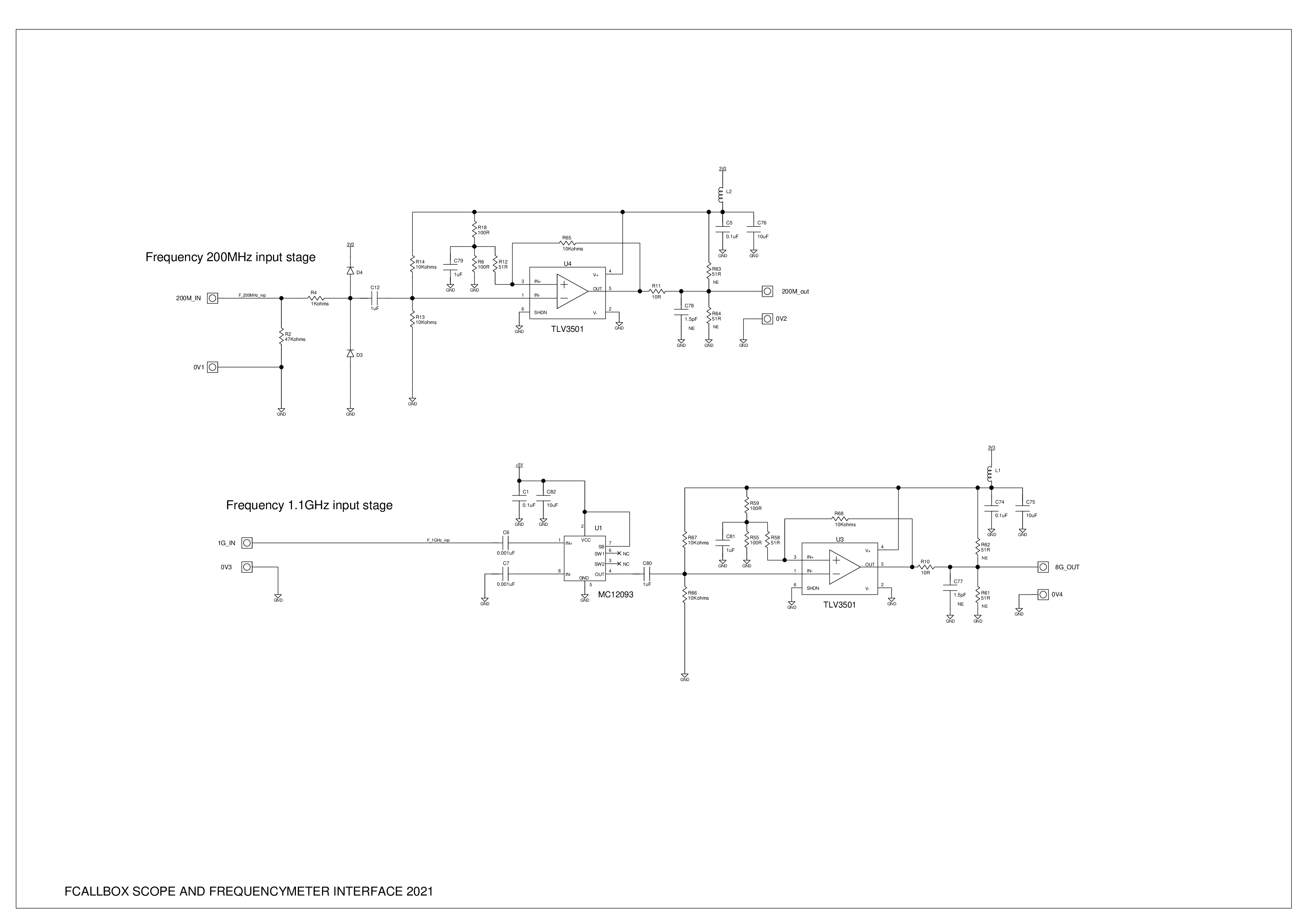

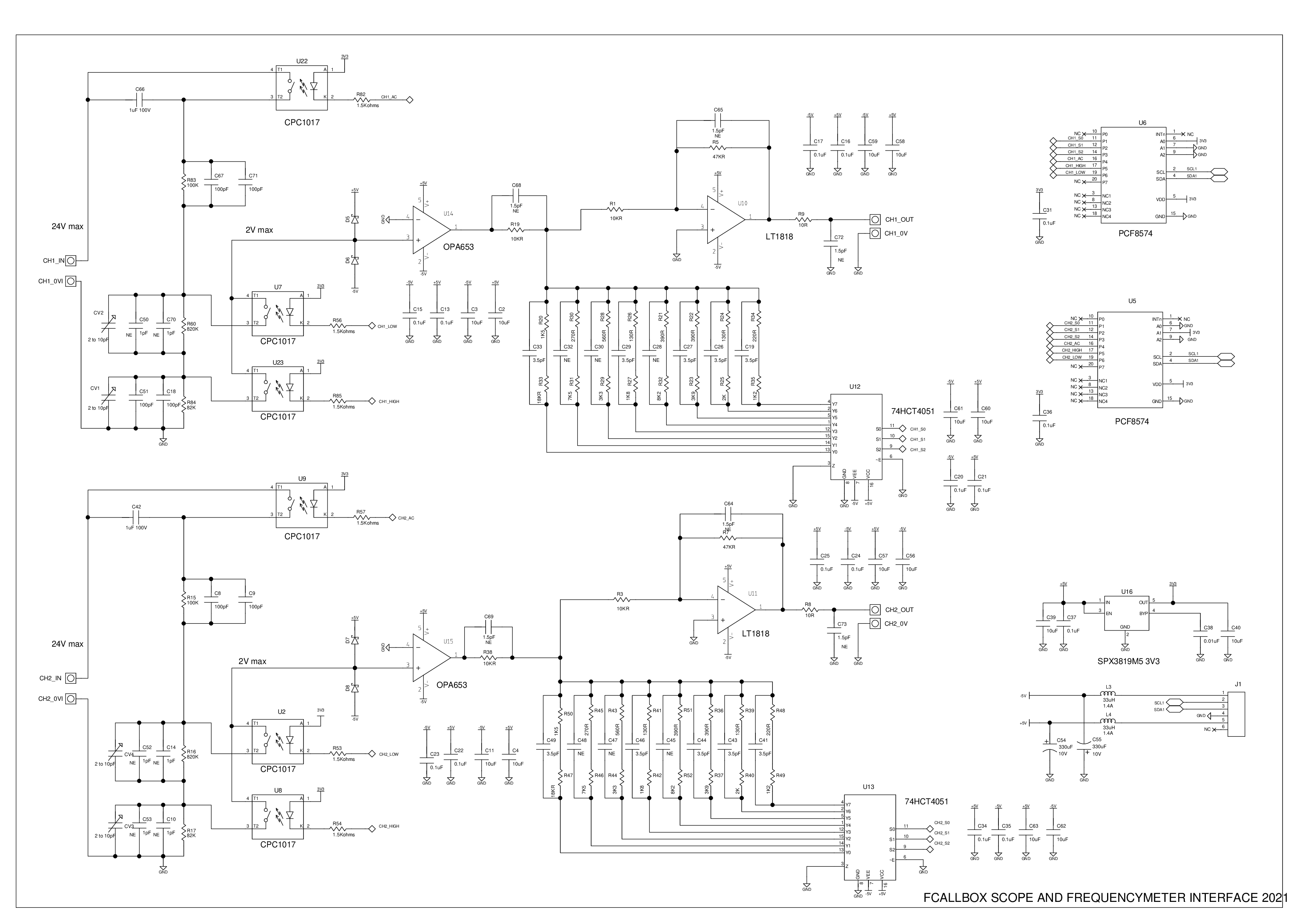

Schéma

Télécharger le schéma ici

Nomenclature

Vue de dessus Ref Description Fabricant / référence Prix R1,R2 Résistance 47K 5% 0603 Toutes marques ---- L1,R2 Feritte 600R 0603 Toutes marques ---- R4,R18,R3 Résistance 1K 5% 0603 Toutes marques ---- R5,R6 Résistance 100R 5% 0603 Toutes marques ---- R7,R8,R9,R10,R11,R12,R13,R14 Résistance 10K 1% 0603 Toutes marques ---- C11,C12 Condensateur 1uF 10V 10% 0603 Toutes marques 2 x 0.03€ C1,C2,C3,C4,C5, Condensateur 100nF 50V 10% X5R 0603 Toutes marques ---- C6,C7 Condensateur 1nF 50V 10% COG 0603 Toutes marques ---- D1,D2,D3,D4 Diode STO23 BAS16 Toutes marques 4 x 0.07€ U3,U4 Circuit intégré TLV3501 comparateur SOT23-6 Texas Instruments TLV3501AIDBVR 2 x 2.6€ U1 Circuit intégré MC12093 prescaler by 2/4/8 1.1GHz OnSemi MC12093DR2G 1 x 4.5€ Q1 Mosfet N 2N7002 2N7002 Toutes marques 1 x 0.15€ R19,R38 Résistance 10K 1% 0603 Toutes marques ---- C42,C66 Condensateur 1uF 100V 10% X7R 1210 Toutes marques 2 x 0.15€ R53,R54,R56,R57,R82,R85 Résistance 1.5K 5% 0603 Toutes marques ---- R15,R83 Résistance 100KR 1% 0603 Toutes marques ---- R16,R60 Résistance 820KR 1% 0603 Toutes marques ---- R17,R84 Résistance 82KR 1% 0603 Toutes marques ---- CV1,CV2,CV3,CV4 Condensateur ajustable 3-15pF 100V 10% X7R 1210 JR150 3-15pf Knowles 4 x 3.1€ C8,C9,C51,C67,C71 Condensateur 100pF 50 10% COG 0603 Toutes marques ---- C18,C10 Condensateur 33pF 50 10% COG 0603 Toutes marques ---- U14,U15 Circuit intégré OPA653 500MHz SOT23-5 Texas Instruments OPA653IDBVT 2 x 7.3€ D5,D6,D7,D8 Diode schottky SDO323 BAS416 NXP 4 x 0.2€ C13,C15,C16,C17,C20,C21,C22,C23,C24,C25,C31,C34,C35,C36,C37 Condensateur 100nF 50V 10% X5R 0603 Toutes marques 15 x 0.03€ U10,U11 Circuit intégré LT1818 AOP 400MHz single SOT23-5 Analog Devices LT1818CS5#TRMPBF 2 x 2.2€ U12,U13 Circuit intégré 74HCT4051D SOIC16 NXP 74HCT4051D 2 x 0.3€ U5,U6 Circuit intégré PCF8574 I2C extender SSOP20 Texas Instruments PCF8574PWR 2 x 1.3€ R20,R50 Résistance 1.5K 1% 0603 Toutes marques ---- R33,R47 Résistance 18K 1% 0603 Toutes marques ---- C33,C49 Condensateur xxpF 50V 10% COG 0603 Toutes marques R31,R46 Résistance 7.5K 1% 0603 Toutes marques ---- R30,R45 Résistance 270R 1% 0603 Toutes marques ---- C32,C48 Condensateur xxpF 50V 10% COG 0603 Toutes marques ---- R29,R44 Résistance 3.3K 1% 0603 Toutes marques ---- R28,R43 Résistance 560R 1% 0603 Toutes marques ---- C30,C47 Condensateur 3.3pF 50V 10% COG 0603 Toutes marques ---- R27,R42 Résistance 1.8K 1% 0603 Toutes marques ---- R26,R41 Résistance 130R 1% 0603 Toutes marques ---- C29,C46 Condensateur 3.3pF 50V 10% COG 0603 Toutes marques ---- R32,R52 Résistance 8.2K 1% 0603 Toutes marques ---- R21,R51 Résistance 390R 1% 0603 Toutes marques ---- C28,C45 Condensateur xxpF 50V 10% COG 0603 Toutes marques ---- R23,R371 Résistance 3.9K 1% 0603 Toutes marques ---- R22,R36 Résistance 390R 1% 0603 Toutes marques ---- C27,C44 Condensateur 3.3pF 50V 10% COG 0603 Toutes marques ---- R25,R40 Résistance 2K 1% 0603 Toutes marques ---- R24,R39 Résistance 130R 1% 0603 Toutes marques ---- C26,C43 Condensateur 3.3pF 50V 10% COG 0603 Toutes marques ---- R35,R49 Résistance 1.2K 1% 0603 Toutes marques ---- R34,R48 Résistance 220R 1% 0603 Toutes marques ---- C19,C41 Condensateur 3.3pF 50V 10% COG 0603 Toutes marques ---- U16 Circuit intégré LDO 3.3V 500mA SOT23-5 SPX3819M5-L-3-3 or MIC5504-3.3YM5-TR 1 x 0.4€ C39,C40 Condensateur 10uF 6.3V 10% X5R 0603 Toutes marques 2 x 0.1€ C38 Condensateur 10nF 50V 10% X5R 0603 Toutes marques ---- U2,U8,U9,U10,U22,U23 Circuit intégré relay solid state IXYS CPC1017NTR 6 x 0.6€ C6,C7 Condensateur 1nF 50V 10% X5R 0603 Toutes marques ---- C54,C55 Condensateur 330uF 10V 8x12 pitch 3.5mm NIPPON CHEMICON EKZH250ELL331MHB5D ou équivalent 2 x 0.68€ L3,L4 Inductance 33uH 1.4A Wurht 744772330 ou équivalent- 2 x 0.84€ J1 Connecteur mâle 1x6 pas 2.54mm Toutes marques 1 x 0.5€ M1 PCB F00118-1 50x100mm 2 couches Toutes marques 1 x 4€

Prix HT estimé en 2021 (Mouser) : 55€ HT environ

Circuit imprimé

La carte F00118-1 est de dimensions 50x100mm.

Télécharger ici les données de fabrication

Assemblage de la carte

Ne pas câbler les composants en gris.

Vue de dessus de la carte

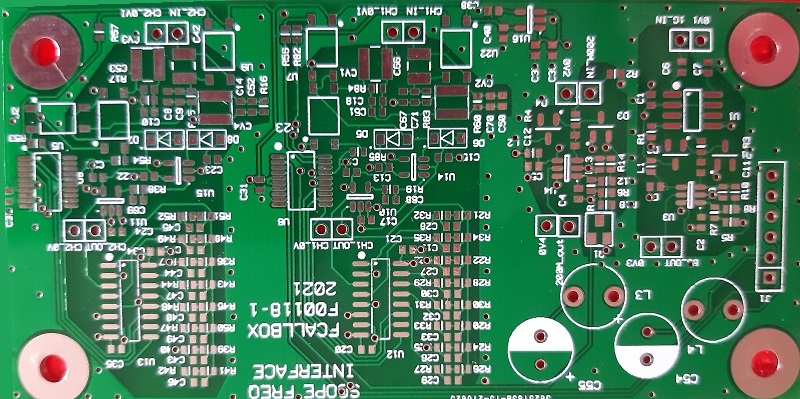

Photo de la carte

Télécharger ici le plan d'assemblage de dessus (au format png)
Télécharger ici le plan d'assemblage de dessus (au format PDF pour recherche des composants)

Deux modifications sont nécessaires sur la carte, car les comparateurs des étages du fréquencemètre ont tendance à avoir des oscillations

à mis voltage lorsque que la fréquence est faible (10KHz par exemple).

Il faut souder une 220KR entre la pin 3 et 5 des TLV3501 comme sur les photos :

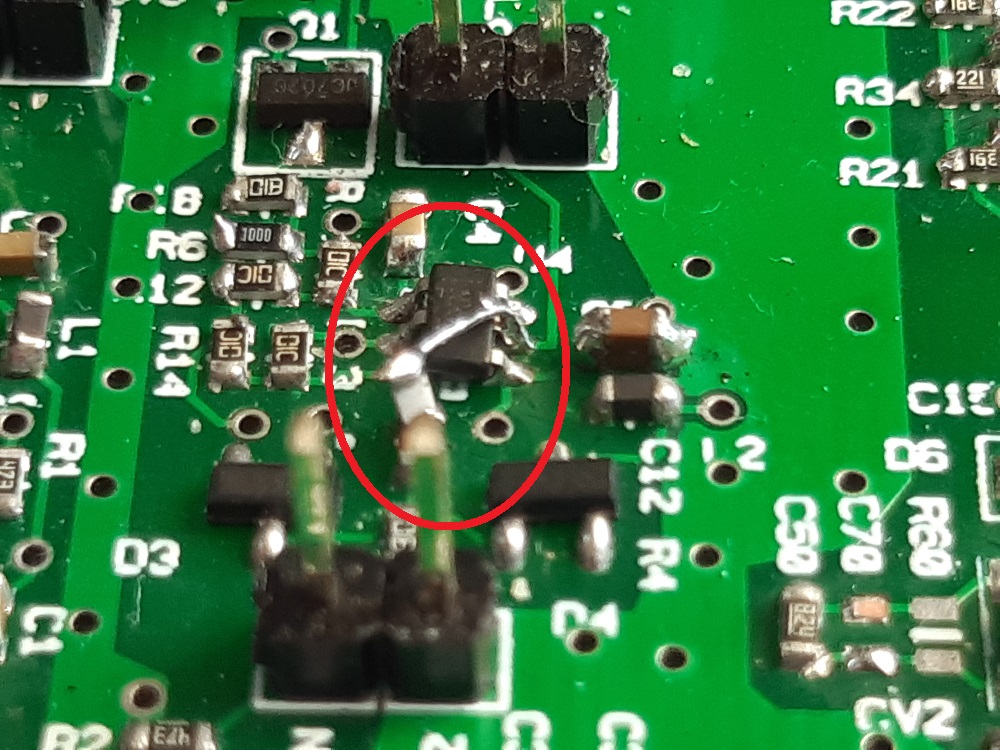

Modif 1

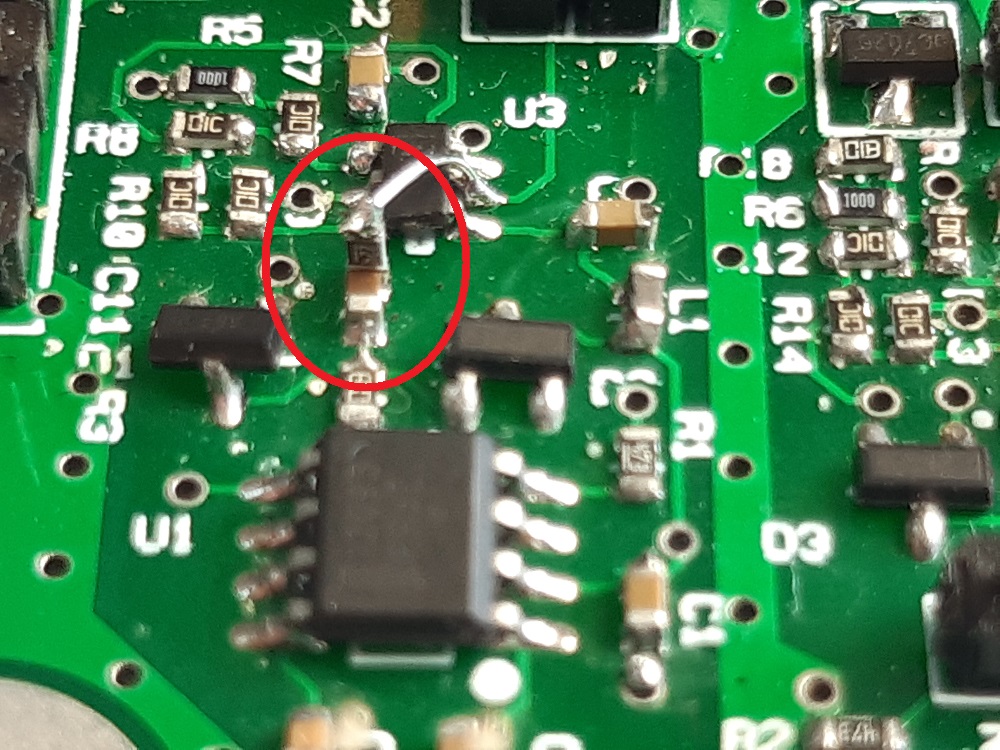

Modif 2

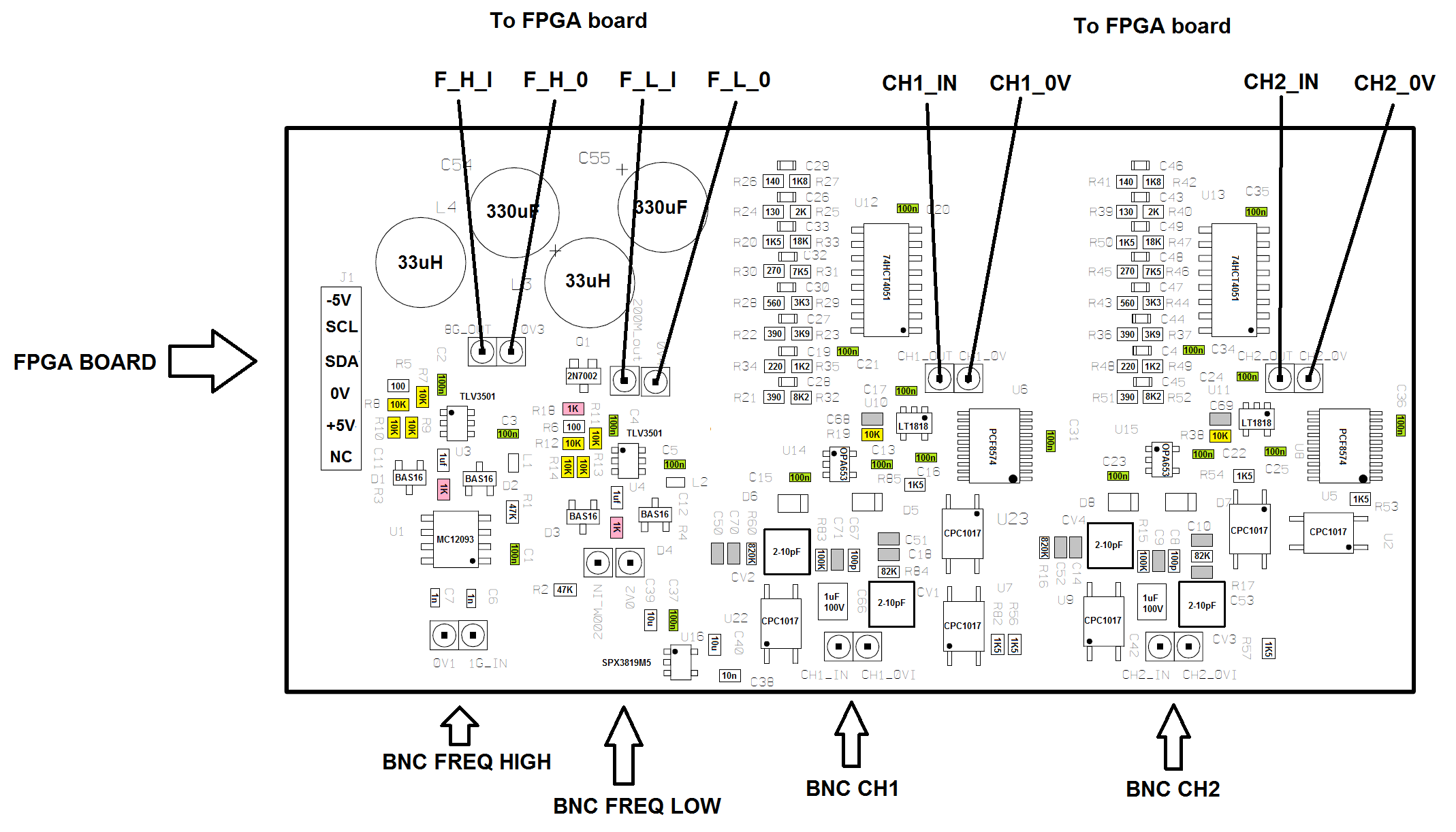

Câblage de la carte

Connexion avec la carte FPGA et la face avant
