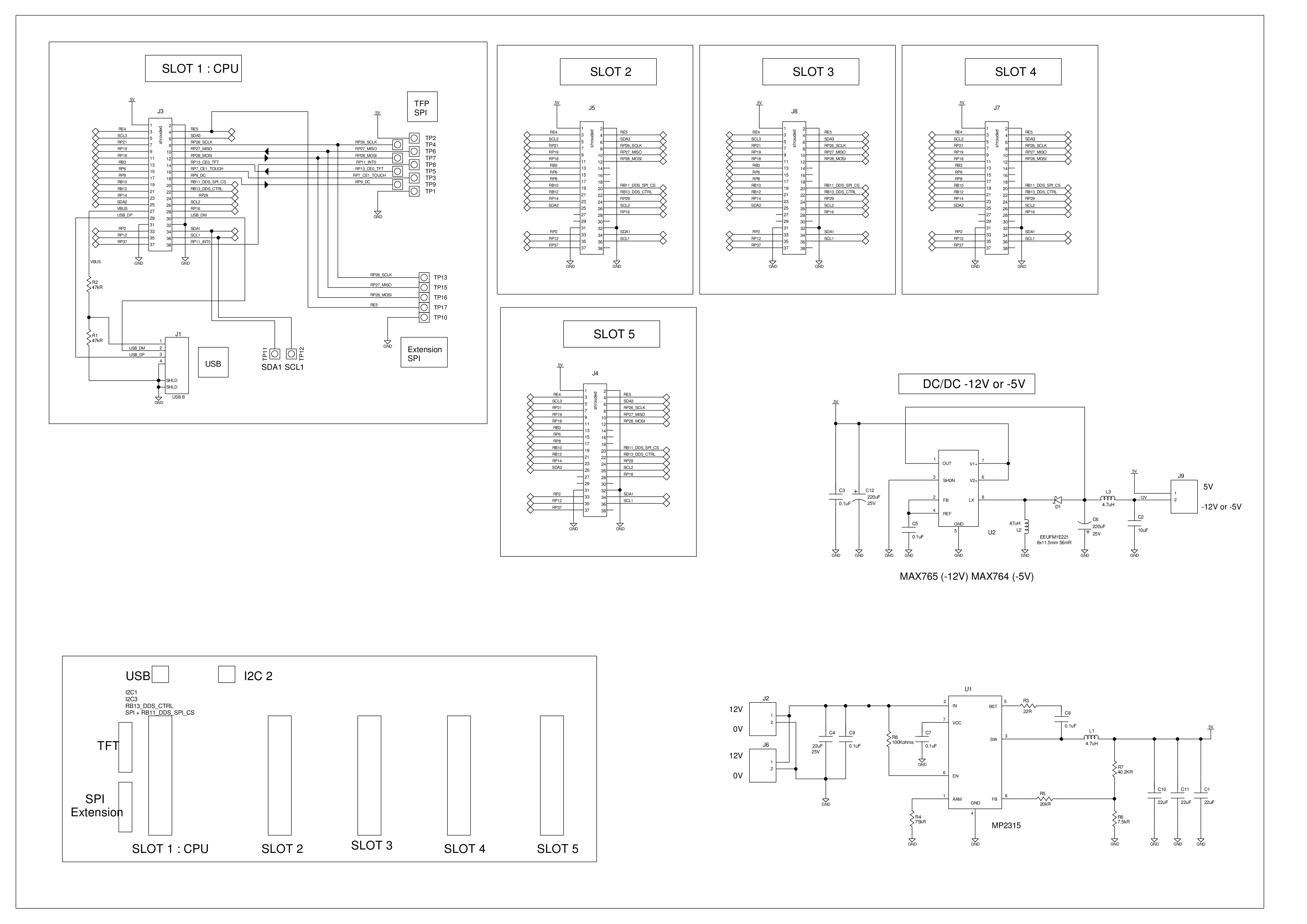

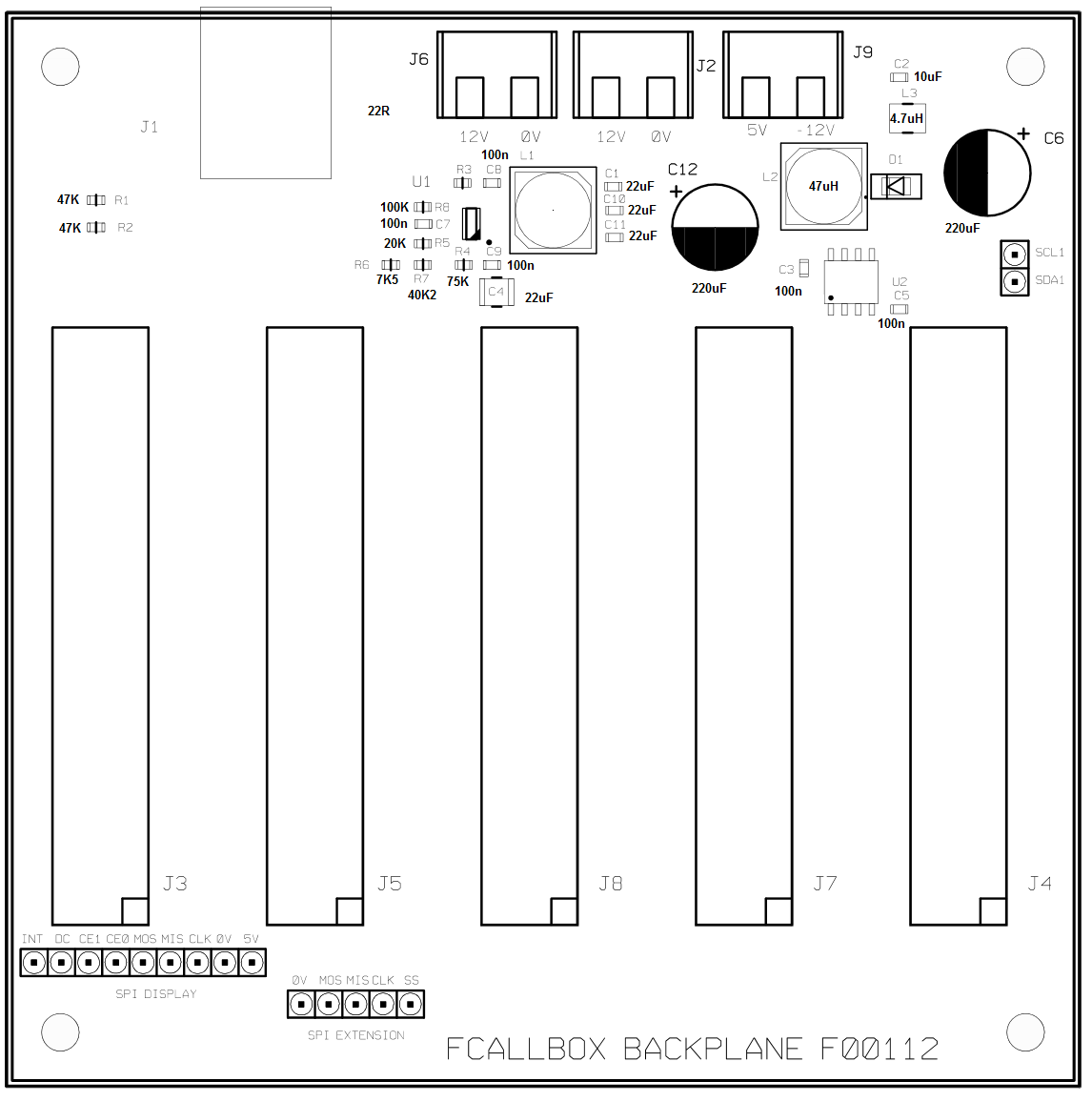

Vue de dessus
| Ref |
Description |
Fabricant / référence |
| R1,R2 |
Résistance 47K 5% 0603 |
Toutes marques |
| R3 |
Résistance 22R 5% 0603 |
Toutes marques |
| R8 |
Résistance 40.2K 1% 0603 |
Toutes marques |
| R5 |
Résistance 20K 5% 0603 |
Toutes marques |
| R6 |
Résistance 7K5 5% 0603 |
Toutes marques |
| R4 |
Résistance 75K 5% 0603 |
Toutes marques |
| C3,C5,C7,C8,C9 |
Condensateur 100nF 50V X7R 0603 |
Toutes marques |
| C1,C10,C11 |
Condensateur 22uF 10V X5R 0603 |
Toutes marques |
| C2 |
Condensateur 10uF 16V X5R 0603 |
Toutes marques |
| C4 |
Condensateur 22uF 25V 1206 ou 1210 |
Toutes marques |
| C6, C12 |
Condensateur 220uF 25V radial |
Panasonic EEUFM1E221 ou équivalent |
| L1 |
inductance 4.7uH 6A 7x7 |
BOURNS SRP6540-4R7M ou équivalent |
| L2 |
inductance 47uH 0.8A 7x7 |
SUMIDA CDRH6D28NP-470NC ou équivalent |
| L3 |
inductance 22uH 140mA 1210 |
EPCOS B82422A1223K10 ou équivalent |
| D1 |
Diode Schottky 1A 20V SOD123 |
Toutes marques |
| U1 |
Circuit Intégré MP2315 SOT23-8 |
MPS (Monolithic Power System) / MP2315GJ |
| U2 |
Circuit Intégré MAX764 DCDC negative |
MAX764ESA+T Maxim |
| J2,J6,J9 |
bornier 2 points pas 5.08mm |
WEIDMULLER 1760490000 ou équivalent |
| J3,J4,J5,J7,J8 |
Connecteur femelle 2x19 pas 2.54mm |
Toutes marques |
| J1 |
Connecteur USB type B traversant |
Toutes marques |
