MODULE GENERATEUR DE FONCTIONS DDS 25MHz FCALLBOX
|
|
Description
Ce petit module est un générateur de fonction DDS à base d'AD5932 avec les fonctions suivantes :
- Sortie Sinus, triangle jusqu'à 25MHZ, amplitude 20Vpkpk, DC offset -10V à +10V sur connecteur HE10 2 points.
- Sortie carré 0-5V sur connecteur HE10 2 points.
- Sortie synchro 0-5V sur connecteur HE10 2 points.
- Connection avec le host par connecteur coudée HE10 2x19 compatible backplane FCALLBOX
- Programmation par SPI pour l'AD5392 et par I2C pour le DAC qui contrôle le DC offset de la sortie Sinus/Triangle.
- Alimentation unique 5V (tension +12V, -12V, -5V générées sur la carte).
Sommaire
BLOC DIAGRAMME

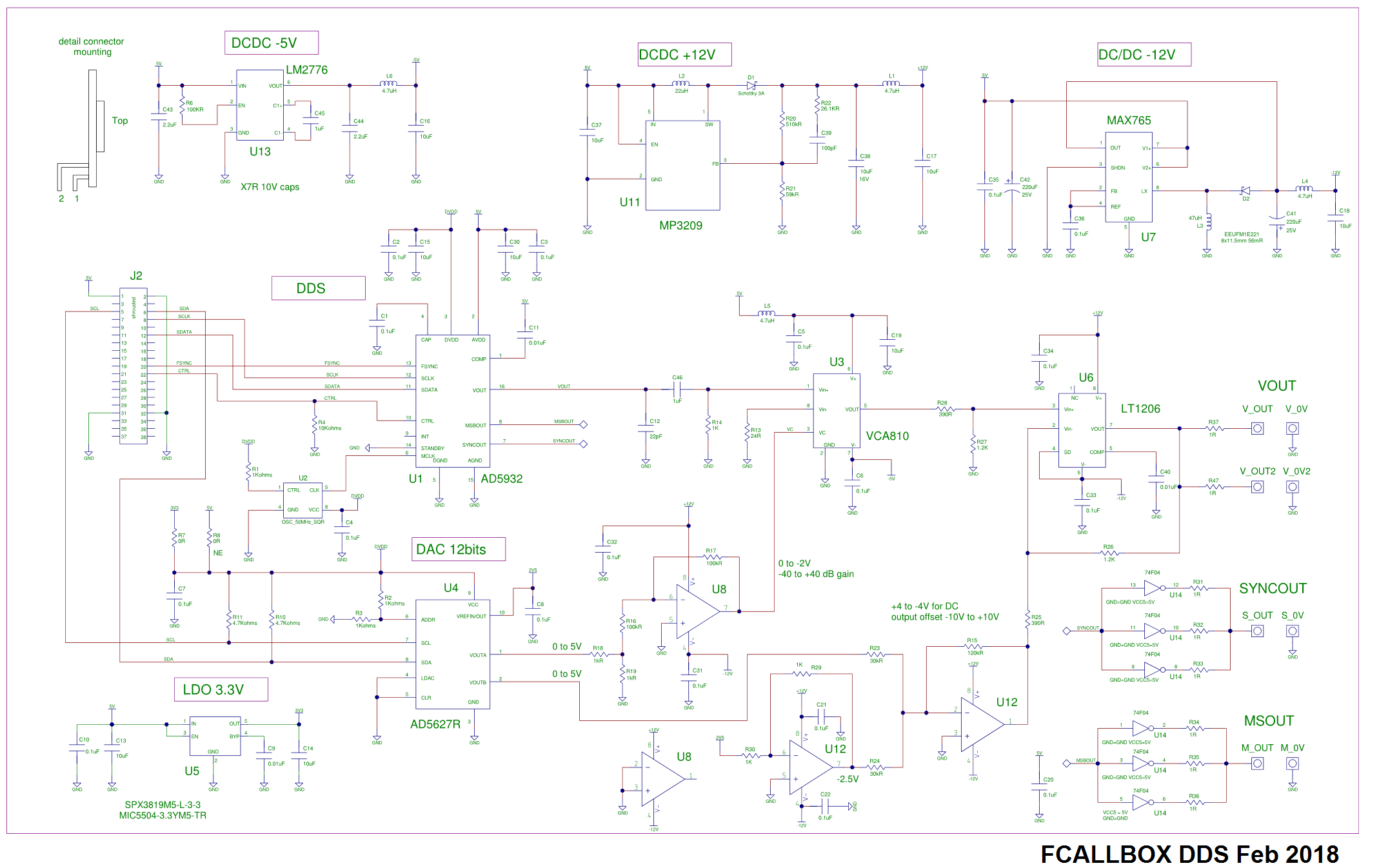

Schéma
Télécharger le schéma ici
Nomenclature
Vue de dessus
| Ref |
Description |
Fabricant / référence |
| R7 |
Résistance 0R 5% 0603 |
Toutes marques |
| R1,R2,R3,R14,R18,R19,R29,R30,R31 .. R36 |
Résistance 1KR 5% 0603 |
Toutes marques |
| R4 |
Résistance 10KR 5% 0603 |
Toutes marques |
| R6,R16,R17 |
Résistance 100KR 5% 0603 |
Toutes marques |
| R13 |
Résistance 24R 5% 0603 |
Toutes marques |
| R15 |
Résistance 120K 1% 0603 |
Toutes marques |
| R22 |
Résistance 24.6K 1% 0603 |
Toutes marques |
| R21 |
Résistance 59K 1% 0603 |
Toutes marques |
| R20 |
Résistance 510K 1 0603 |
Toutes marques |
| R26,R27 |
Résistance 1K2 1% 0603 |
Toutes marques |
| R25,R28 |
Résistance 390R 1% 0603 |
Toutes marques |
| R27 |
Résistance 24R 5% 0603 |
Toutes marques |
| R23,R24 |
Résistance 30KR 5% 0603 |
Toutes marques |
| R23,R24 |
Résistance 30KR 5% 0603 |
Toutes marques |
| R37,R47 |
Résistance 0R 5% 0603 |
Toutes marques |
| C1,C2,C3,C4,C5,C6,C7,C8,C10,C17,C20,C21,C22,C31,C32,C33,C34,C35,C36,C37 |
Condensateur 100nF 50V X7R 0603 |
Toutes marques |
| C13,C14,C15,C16,C18,C19,C30,C38,C40 |
Condensateur 10uF 16V X7R 0603 |
Toutes marques |
| C9,C11 |
Condensateur 10nF 50V X7R 0603 |
Toutes marques |
| C45,C46 |
Condensateur 1uF 16V X7R 0603 |
Toutes marques |
| C12 |
Condensateur 22pF 0603 |
Toutes marques |
| C32 |
Condensateur 100pF 0603 |
Toutes marques |
| C43,C44 |
Condensateur 2.2uF 16V X7R 0603 |
Toutes marques |
| C41,C42 |
Condensateur 220uF 25V radial |
Panasonic EEUFM1E221 ou équivalent |
| L1,L4,L5,L6 |
inductance 22uH 140mA 1210 |
EPCOS B82422A1223K10 ou équivalent |
| L3 |
inductance 47uH 0.8A 7x7 |
SUMIDA CDRH6D28NP-220NC ou équivalent |
| L2 |
inductance 22uH 1.2 7x7 |
SUMIDA CDRH6D28NP-470NC ou équivalent |
| D1 |
Diode Schottky 1A 20V SOD323 ou SOD123 |
Toutes marques, ex 1N5819HW |
| D2 |
Diode Schottky 1A 20V SOD123 |
Toutes marques, ex 1N5819HW |
| U14 |
74F04 SO14 |
Toutes marques |
| U13 |
Circuit Intégré LM2776 SOT23-6 |
Texas Instruments /LM2776 |
| U5 |
Circuit intégré LDO 3.3V 500mA SOT23-5 |
SPX3819M5-L-3-3 ou MIC5504-3.3YM5-TR |
| U1 |
DDS generator AD5932s |
Analog Device AD5932YRUZ |
| U4 |
CNA AD5627 12 bits |
Analog Device AD5627RBRMZ-1 |
| U3 |
PGA VCA810 |
VCA810ID / Texas Instruments |
| U8,U12 |
AOP TL072 |
TL072 Toutes marques |
| U3 |
PGA VCA810 |
VCA810ID / Texas Instruments |
| U11 |
MP3209 boost converter SOT23-5 |
MPS MP3209DJ |
| U6 |
AOP 60MHz 250mA LT1206 |
Linear technology LT1206CN8#PBF |
| U7 |
DC/DC inverter MAX765 SO8 |
MAX764CSA Maxim Integrated |
| U2 |
Oscillateur 50MHz 3.3V |
ACHL-50.000MHZ-EK ABRACON ou équivalent |
| J2 |
Connecteur mâle coudé 2x19 pas 2.54mm |
Toutes marques |
|

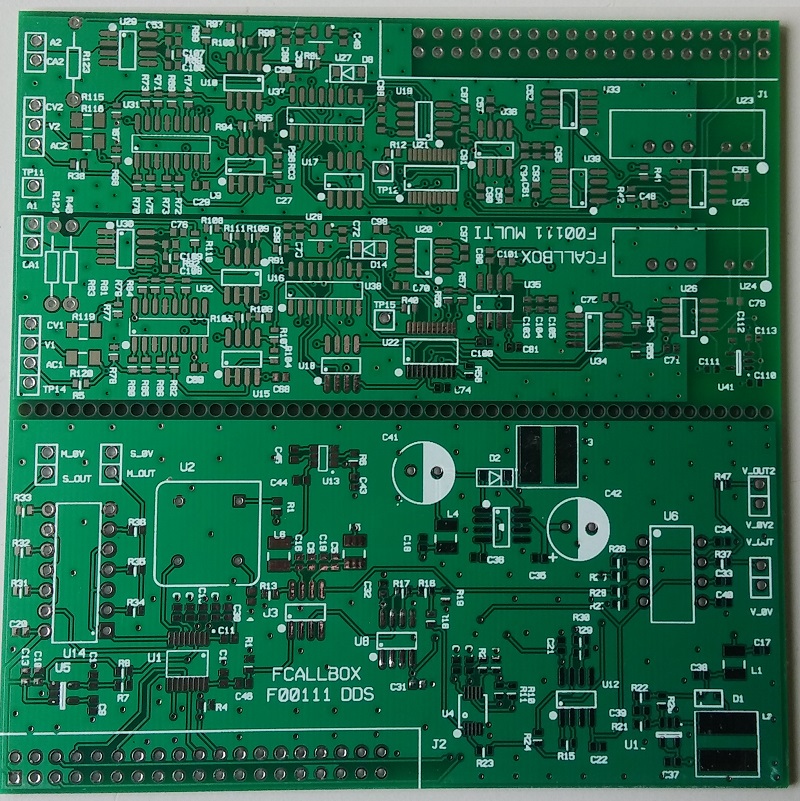

Circuit imprimé
La carte de dimensions 50x100mm est un sous ensemble du PCB F00111 de dimensions 100x100mm qui contient 1 carte (celui du bas sur la photo).
Il faut donc découper le circuit pour obtenir celui de la carte DDS.
Télécharger ici les données de fabrication
Assemblage de la carte
Ne pas câbler le composant en rose (R8).
|
Vue de dessus de la carte version
|
Télécharger ici le plan d'assemblage de dessus
|
Photo de la carte
|
|

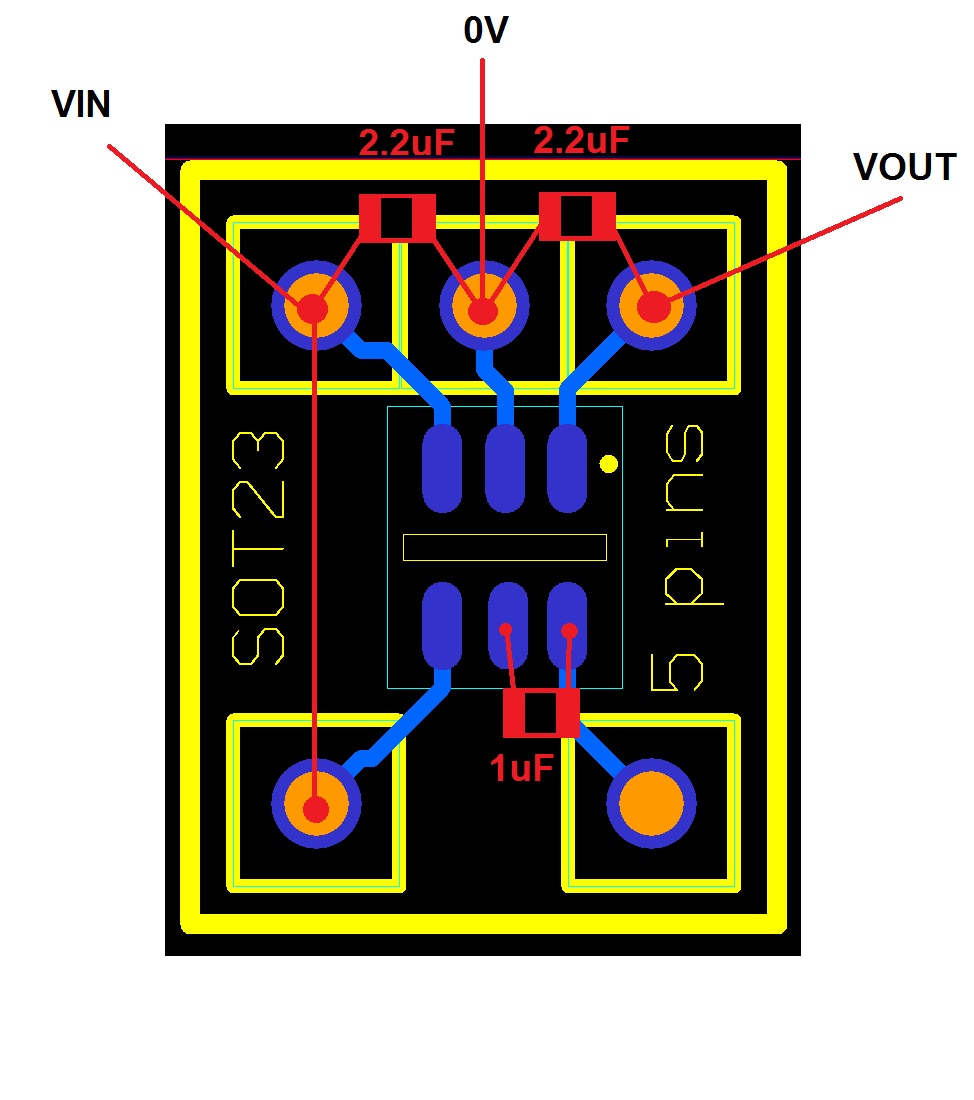

Modif 2 detail
|
Modif 2 photo
|
|
