Description
Cette carte d'interface est utilisée par le système de mesure universel FCALLBOX décrit ici, mais elle peut être utilisée pour d'autres systèmes, elle a les fonctions suivantes :
- Interface 4 SMA vers un RJ45 pour le LCR meter
- Un encoder rotatif pour naviguer dans les menus.
Sommaire
Schéma
Télécharger le schéma ici
Nomenclature
Vue de dessus
| Ref |
Description |
Fabricant / référence |
Prix |
| J2 |
connecteur RJ45 blindé vertical |
TE 100616-1 |
1.3€ |
| SW1 |
Encodeur rotatif |
BOURNS PEC11L-4220F-S0015 |
2€ |
| J1,J3,J4,J5 |
Connecteur SMA vertical |
Amphenol 901-144-8RFX ou équivalent |
4 x 2.5€ |
| J1 |
Connecteur mâle 1x6 pas 2.54mm |
All brands |
| PCB |
PCB 56x25mm 2 couches |
Toutes marques |
1 x 2€ |
|
Prix HT estimé en 2024 (Mouser) : 15€ HT environ (dont 10€ de connecteurs SMA)

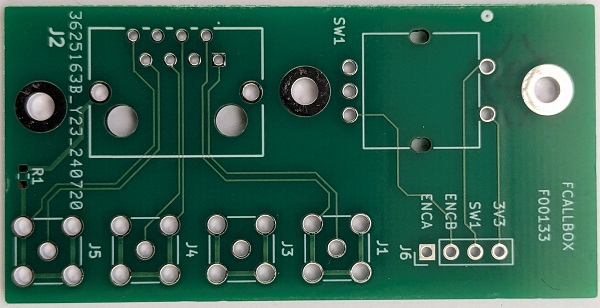

Circuit imprimé
La carte F00133 est de dimensions 56x25mm.
Télécharger ici les données de fabrication
Assemblage de la carte
|
Vue de la carte
|
|

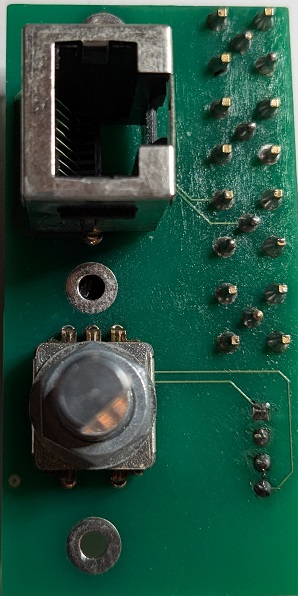

Photo de la carte
|

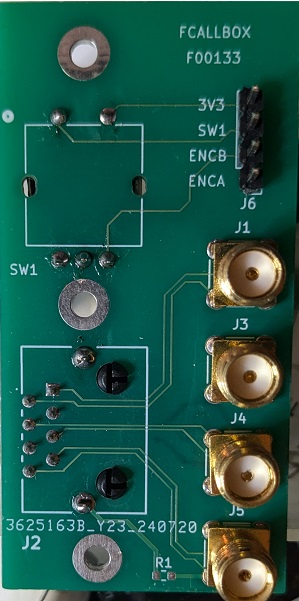

Photo de la carte
|
Télécharger ici le plan d'assemblage de dessus (au format png)

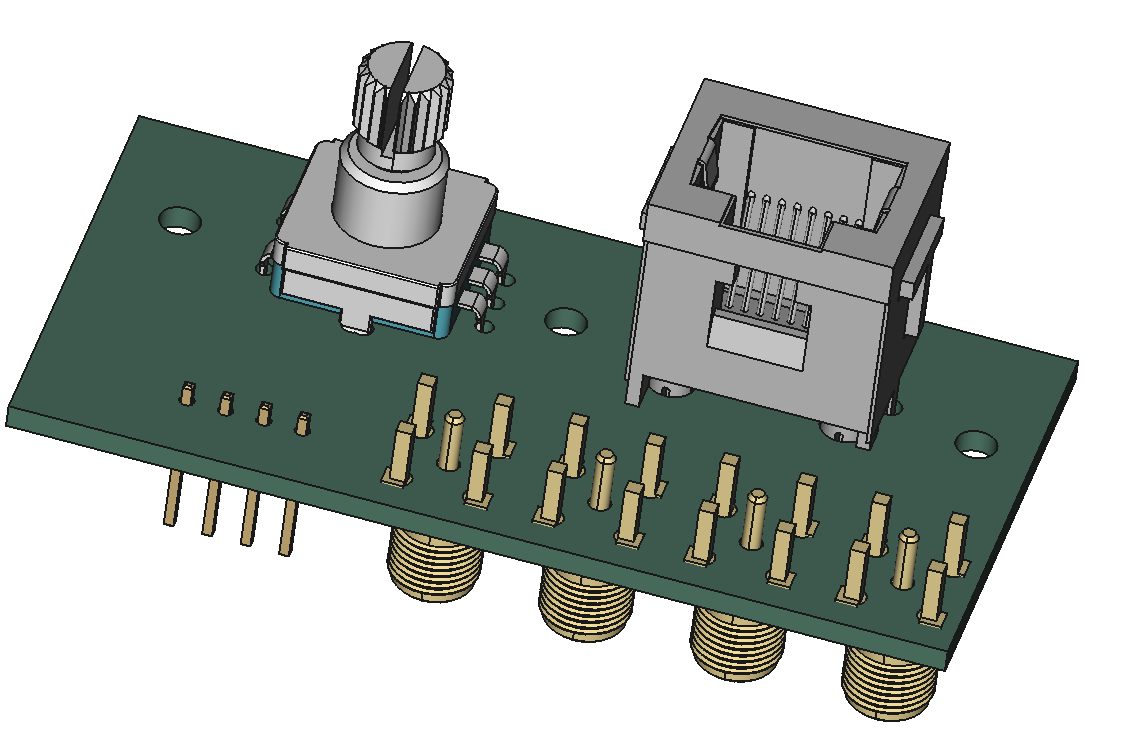

fichier 3D
Télécharger ici le fichier 3D (au format STEP)
