Carte étage d'entrée OSCILLOSCOPE FCALLBOX (VCA VERSION)

Description

Cette carte d'interface est utilisée par le système de mesure universel FCALLBOX décrit ici, mais elle peut être utilisée pour d'autres systèmes, elle a les fonctions suivantes :

- double étage d'entrée pour oscilloscope > 300MHz, 8 ranges 160mV à 32V peak (+/-16V) (20mV à 4V par division).

Note : cette carte plus récente que la carte interface MODULE SCOPE et Frequencemètre Interface FCALLBOX a une bande plus plate et les ajustements de la bande sont minimes (alors qu'il pouvait y avoir besoin de tuning de condensateurs sur l'ancienne version).

Sa conception a permis de diminuer le nombre de composants discrets grace à l'utilisation d'un VCA (Variable Gain Amplifier).

Sommaire

• Schéma de la carte

• nomenclature de la carte

• Circuit imprimé

• Assemblage de la carte

• Câblage de la carte

• Fichiers 3D

Schéma

Télécharger le schéma ici

Nomenclature

Vue de dessus Ref Description Fabricant / référence Prix R6,R13,R18,R21 Résistance 0R 5% 0603 Toutes marques ---- R3,R16 Résistance 18R 5% 0603 Toutes marques ---- R1,R17 Résistance 20R 1% 0603 Toutes marques ---- R2,R19 Résistance 402R 1% 0603 Toutes marques ---- R4,R5,R14,R15 Résistance 49R9 1% 0603 Toutes marques ---- R25,R26 Résistance 1K 5% 0603 Toutes marques ---- R23,R24 Résistance 1.5K 5% 0603 Toutes marques ---- R9,R10 Résistance 82K 1% 0603 Toutes marques ---- R7,R12 Résistance 100K 1% 0603 Toutes marques ---- R8,R11 Résistance 820K 1% 0603 Toutes marques ---- C5,C7,C14,C21,C23,C27,C30,C33,C38,C41,C44,C45,C47,C48 Condensateur 100nF 50V 10% X5R 0603 Toutes marques ---- C15,C17,C32,C34,C46,C49,C50,C51,C52 Condensateur 10uF 6.3V 10% X5R 0603 Toutes marques 19 x 0.1€ C16 Condensateur 10nF 50V 10% X5R 0603 Toutes marques ---- C1,C10,C26,C39 Condensateur 33pF 50V 10% COG 0603 Toutes marques ---- C9,C13,C18,C25,C28,C29 Condensateur 47pF 50V 10% COG 0603 Toutes marques ---- C4,C6,C19,C22,C31,C35,C40,C43, Condensateur 1uF 10V 10% 0603 Toutes marques 4 x 0.03€ C8,C24 Condensateur 1uF 50V 10% X7R 0603 Toutes marques 2 x 0.05€ CV1,CV2 Condensateur ajustable 3-15pF 100V 10% X7R 1210 JR150 3-15pf Knowles 2 x 3.1€ L1,L2 Inductance 22uH ou 100uH 1210 EPCOS B82422A1223K100 / TAIYO YUDEN CBC3225T101KR ou équivalent 2 x 0.2€ U5 Circuit intégré PCF8574 I2C extender SSOP20 Texas Instruments PCF8574ATS 1 x 1.3€ U2,U3 Circuit intégré relay solid state IXYS CPC1017NTR 2 x 0.6€ U4 Circuit intégré LDO 3.3V 500mA SOT23-5 SPX3819M5-L-3-3 ou MIC5504-3.3YM5-TR 1 x 0.4€ IC1,IC2 Circuit intégré VCA821 Texas Instruments VCA821ID 2 x 8.98€ U1,U6 Circuit intégré OPA656 500MHz SOT23-5 Texas Instruments OPA656N/250 2 x 11€ IC3 Circuit intégré DAC dual channel 12bits Microchip MCP47FEB22A1-E/ST 1 x 2.60€ U7 Circuit intégré SP6661EN 200mA charge pump inverter MaxLinear SP6661EN ou équivalent 1 x 2.60€ D1,D2,D3,D4 Diode schottky SDO323 BAS416 NXP 4 x 0.2€ J4 connecteur 6pts mâle 2.54mm Toutes marques 1 x 0.2€ J2,J3,J5,J6 Connecteur SMA vertical Amphenol 901-144 ou équivalent 1 x 0.2€ PCB PCB 80x50mm 2 couches Toutes marques 1 x 4€

Prix HT estimé en 2024 (Mouser) : xx€ HT environ

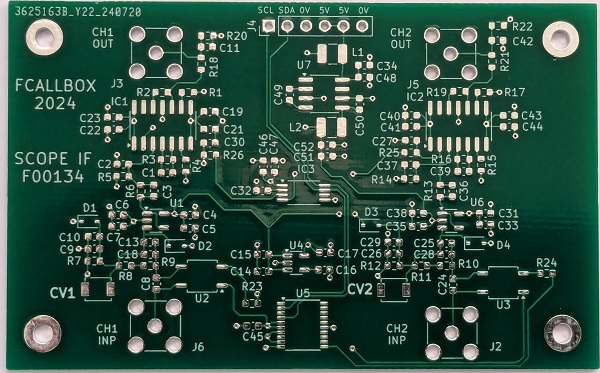

Circuit imprimé

La carte F00134 est de dimensions 80x50mm.

Télécharger ici les données de fabrication

Assemblage de la carte

Ne pas câbler les composants en rose.

Vue de dessus de la carte

Photo de la carte

Télécharger ici le plan d'assemblage de dessus (au format svg)

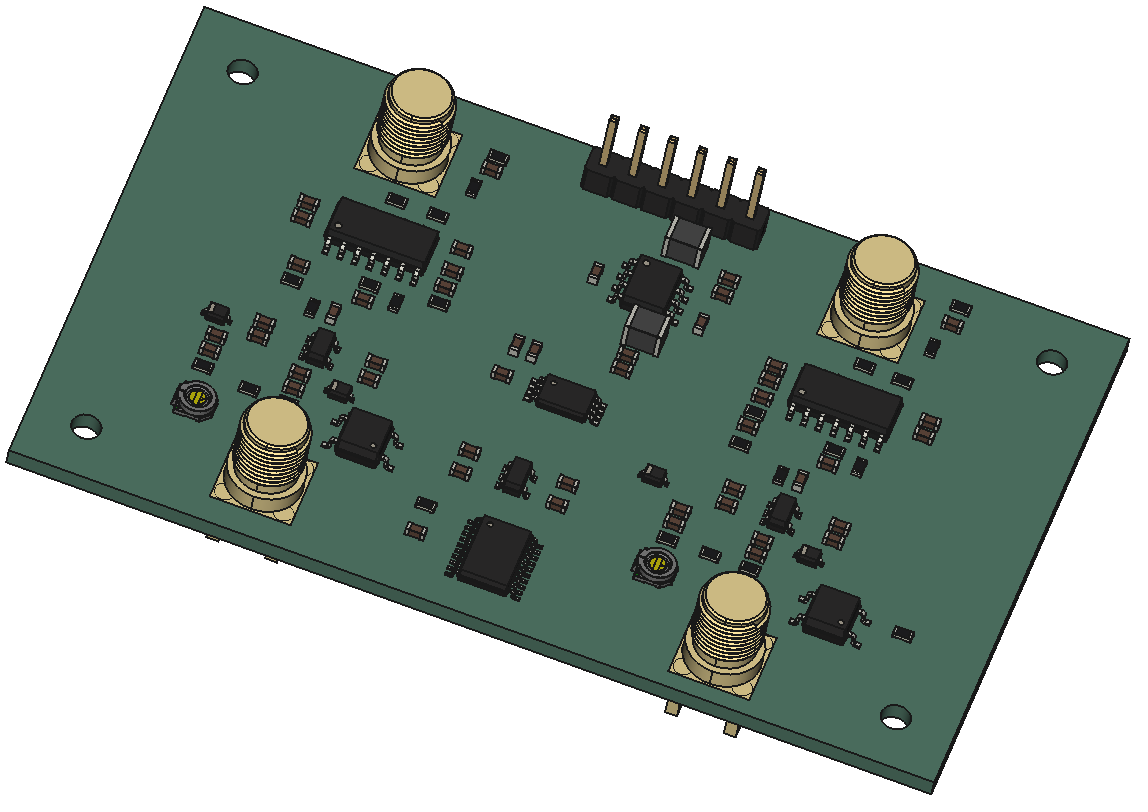

fichier 3D

Télécharger ici le fichier 3D (au format STEP)

Câblage de la carte

Connexion avec la carte FPGA et la face avant
