Pour changer de menu, utiliser la touche TAB / SHIFT + TAB / ou l'encodeur et SELECT puis valider par ENTER ou taper la touche en surbrillance (par exemple P pour aller au menu SCOPE)
La selection est de couleur CYAN
Appuyer sur ENTER pour entrer dans le MENU SETTING de U1

Ici, on peut choisir l'AUTO mode (choix du calibre automatique), ou Fixed auquel cas on peut selectionner entre 500mV et 1KV
On peut aussi, faire un ZERO de la mesure, Il faut d'abord court circuiter l'entrée concernée.
Appuyer sur C pour entrer dans le mode Calibration

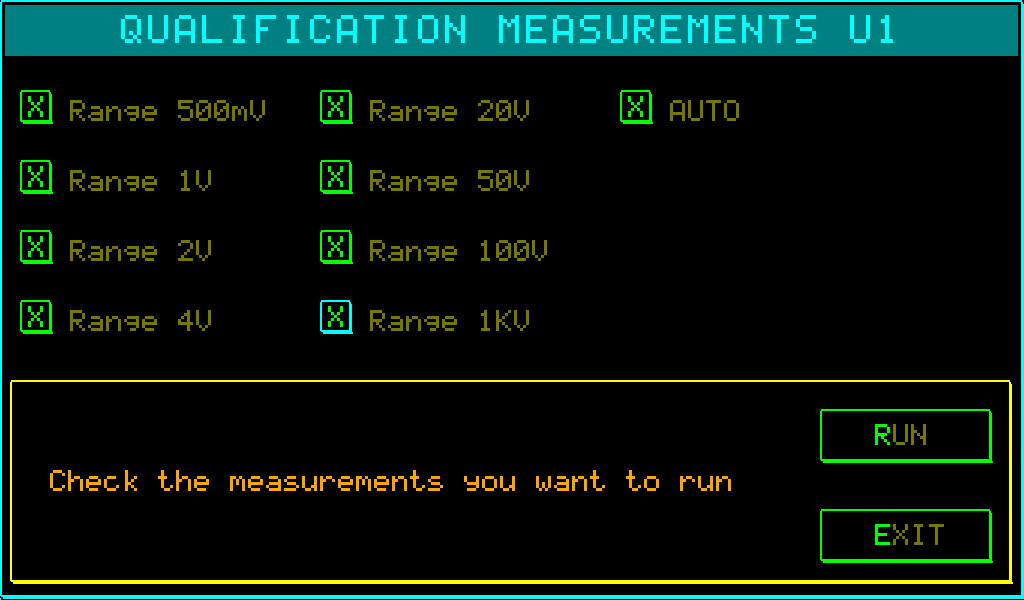

Appuyer sur H pour démarrer le "check" des précisions des mesures à l'aide d'une PSU et d'un Multimètre extérieur

On entre ici dans le mode calibration

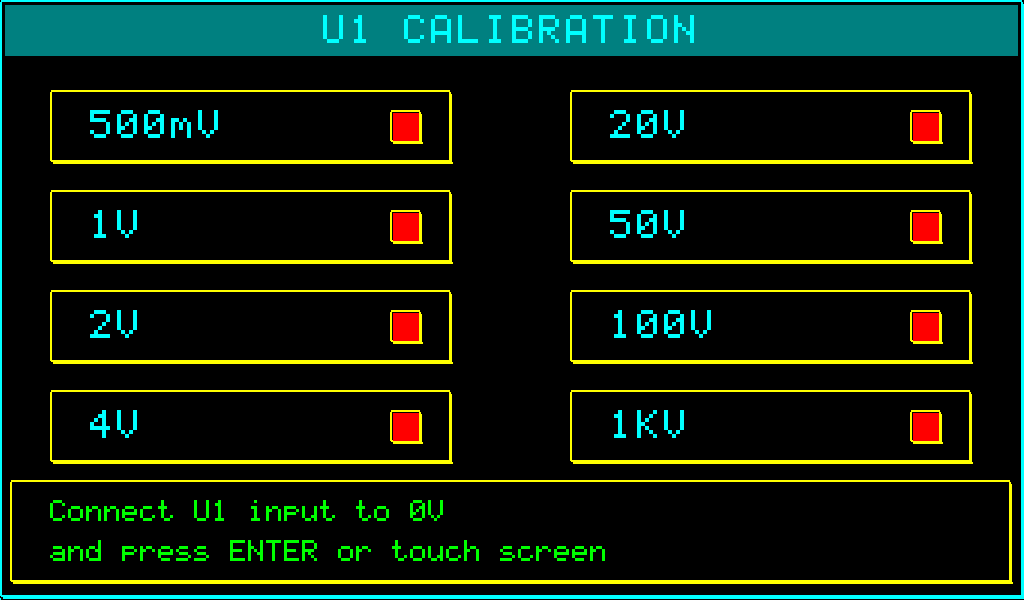

Il faut d'abord court circuiter l'entrée concernée afin d'assurer le ZERO

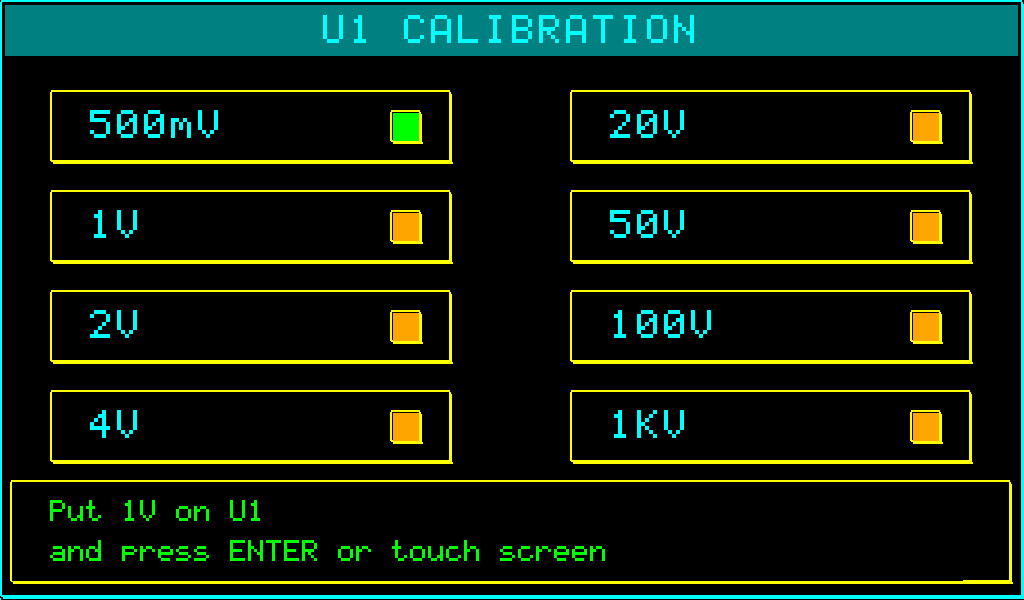

Il est ensuite demandé d'appliquer une tension la plus proche du maximum du calibre, si vous ne disposez pas d'autant de tension, mettez le max que vous pouvez mettre, mais la précision du multimètre sera moindre.

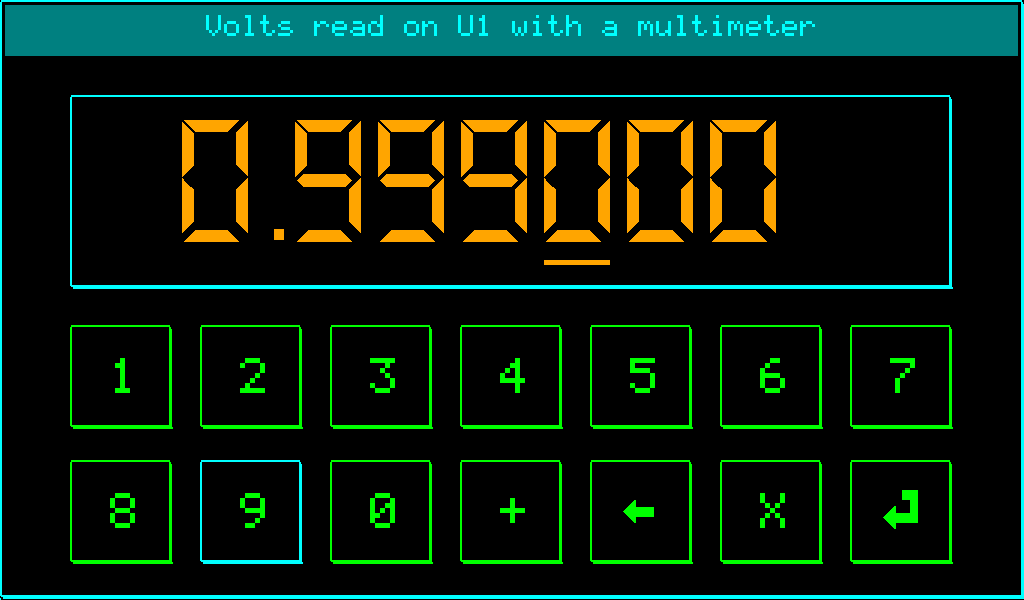

Saisissez ensuite la valeur appliquée (à vérifier avec une multimètre de référence).

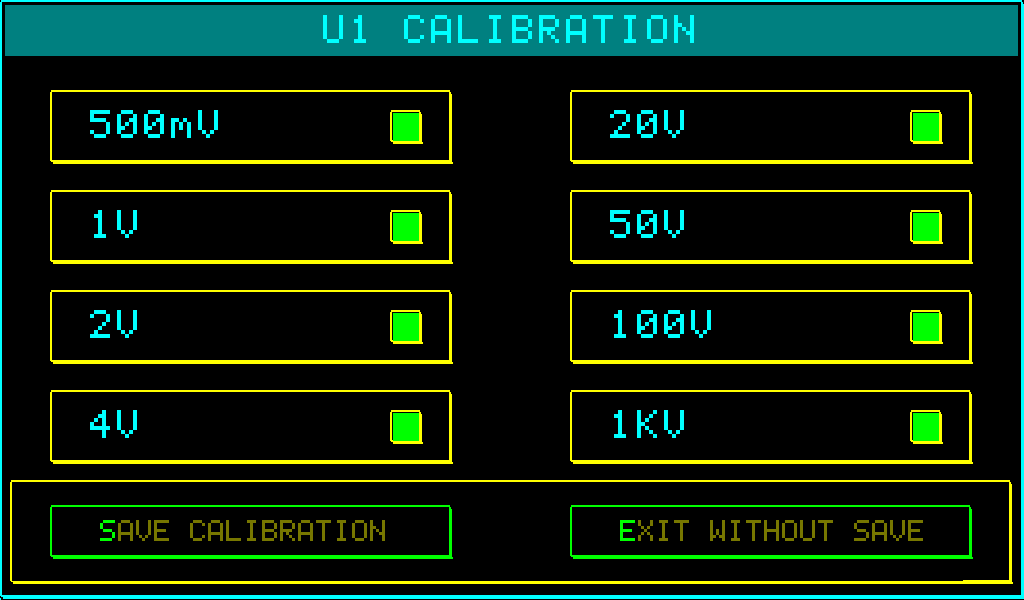

A la fin des calibrations, on a le choix d'enregistrer ou pas.(les fichiers de calibrations sont U1_calib U2_calib)

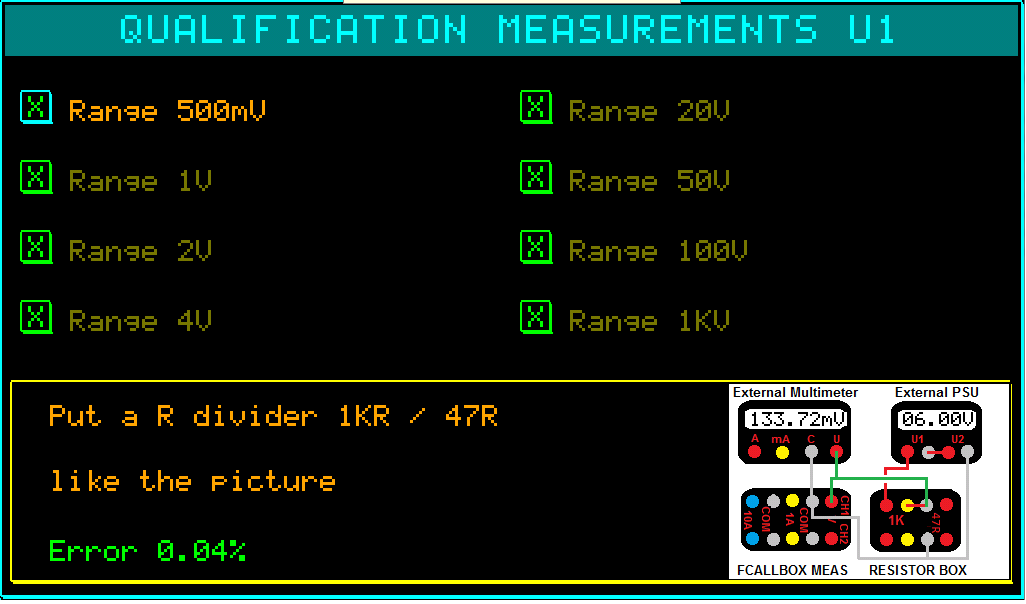

On entre ici dans le mode vérification de la précision des mesures

Pour la vérification, on a besoin d'un multimètre de référence et d'une alimentation de laboratoire, tous deux programmables.

Pour le multimètre, on doit renseigner le fichier EXT_MULTIMETER dans /home/pi/MEAS/CFG

fichier EXT_MULTIMETER

COMMAND_LINE perl ./Fcallbox_get_value_HM8012.pl        PORT /dev/ttyUSB2    INIT DC    INIT AY    SET_I_A AM    SET_I_MA MA    SET_U VO    GET_U S?    GET_I S?

Les commandes dans ce fichier sont les suivantes :

COMMAND_LINE, c'est le fichier exécutables que le programme lancera, il doit être écrit.
PORT, le type de port sur lequel se trouve installé le multimètre, ici /dev/ttyUSB2, mais cela peut être un port d'un socket, le PID (idVendor,idProduct) pour l'USB...
INIT, commandes à passer au multimètre pour son initialisation, plusieurs lignes peuvent être définies.
SET_I_A, la commande à envoyer au multimètre pour le seter en mesure de courant sur le calibre A.
SET_I_MA, la commande à envoyer au multimètre pour le seter en mesure de courant sur le calibre mA.
SET_U, la commande à envoyer au multimètre pour le seter en mesure de tension.

GET_U, la commande à envoyer au multimètre pour récupérer la tension mesurée.
GET_I, la commande à envoyer au multimètre pour récupérer le courant mesuré.


Pour la PSU (l'alimentation de laboratoire), on doit renseigner le fichier EXT_PSU dans /home/pi/MEAS/CFG

fichier EXT_PSU

COMMAND_LINE ./Fcallbox_set_PSU        PORT 0x04d8,0x01ff    INIT PSU_SET_ILIMIT 3    INIT PSU_SET_TRACKING ON    CMD_PSU_STATE PSU_SET_STATE    CMD_PSU_SET PSU_SET

Les commandes dans ce fichier sont les suivantes :

COMMAND_LINE, c'est le fichier exécutables que le programme lancera, il doit être écrit.
PORT, le type de port sur lequel se trouve installé la PSU, ici 0x04d8,0x01ff qui est le PID USB (idVendor,idProduct) de la PSU, mais cela peut être un port d'un socket, un port série (cela dépend du programme dans COMMAND LINE)
INIT, commandes à passer à la PSU pour son initialisation, plusieurs lignes peuvent être définies.
CMD_PSU_STATE, la commande à envoyer pour mettre la sortie ON ou OFF.
CMD_PSU_SET, la commande à envoyer pour seter la tension de sortie..

Les scripts de mesures sont dans /home/pi/MEAS/CFG , ils se nomment

MULTI_QUALIF_VOLTAGE_CH1 : pour l'entrée U (tension) du canal CH1

MULTI_QUALIF_VOLTAGE_CH2 : pour l'entrée U (tension) du canal CH2

MULTI_QUALIF_CURRENT_CH1 : pour l'entrée I (courant) du canal CH1

MULTI_QUALIF_CURRENT_CH2 : pour l'entrée U (courant) du canal CH2

Le contenu du fichier script ressemble à ceci :

VOLT;250mV;R;2;4;2;Put a R divider 100KR / 47R;like the picture;MULTI_SETUP_CH2_U_100K_47R.bmp    VOLT;250mV;R;6;7;1;Put a R divider 10KR / 47R;like the picture;MULTI_SETUP_CH2_U_10K_47R.bmp        VOLT;500mV;R;2;3;0.5;Put a R divider 100KR / 10R;like the picture;MULTI_SETUP_CH2_U_100K_47R.bmp    VOLT;500mV;R;2;20;2;Put a R divider 100KR / 47R;like the picture;MULTI_SETUP_CH2_U_100K_47R.bmp

Les champs (séparés par des ;) de chaque ligne sont les suivants : (description pour la lignes VOLT;250mV;R;2;4;2;Put a R divider 100KR / 47R;like the picture;MULTI_SETUP_CH2_U_100K_47R.bmp )

champs 1 : VOLT définit le type de mesure : VOLT pour mesure de tension, 1A mesure courant entrée 1A, 10A mesure courant entrée 10A    champs 2 : 250mV définit le range (fixe ou auto): 250mV 500mV .. 500mA 1.25A .. ou auto    champs 3 : R définit le type de mesure : R les tensions ou courant sont mesurées à l'aide de résistances ELOAD les courants sont settés via la load Electronique FCALLBOX    champs 4 : 6 définit la tension de début de mesure envoyée à la PSU    champs 5 : 7 définit la tension de fin de mesure envoyée à la PSU    champs 6 : 1 définit le pas (incrément) de la tension de la PSU    champs 7 : Put a R divider 10KR / 47R c'est la première ligne de texte affichée    champs 7 : like the picture c'est la deuxième ligne de texte affichée (en dessous de la première)    champs 8 : MULTI_SETUP_CH2_U_10K_47R.bmp c'est l'image su setup affichée à droite (format BMP taille 280x195)

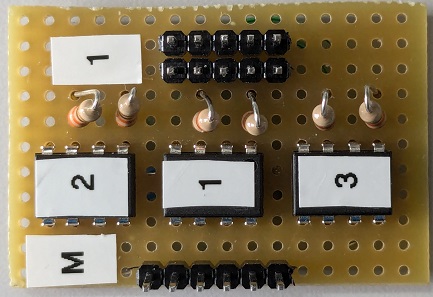

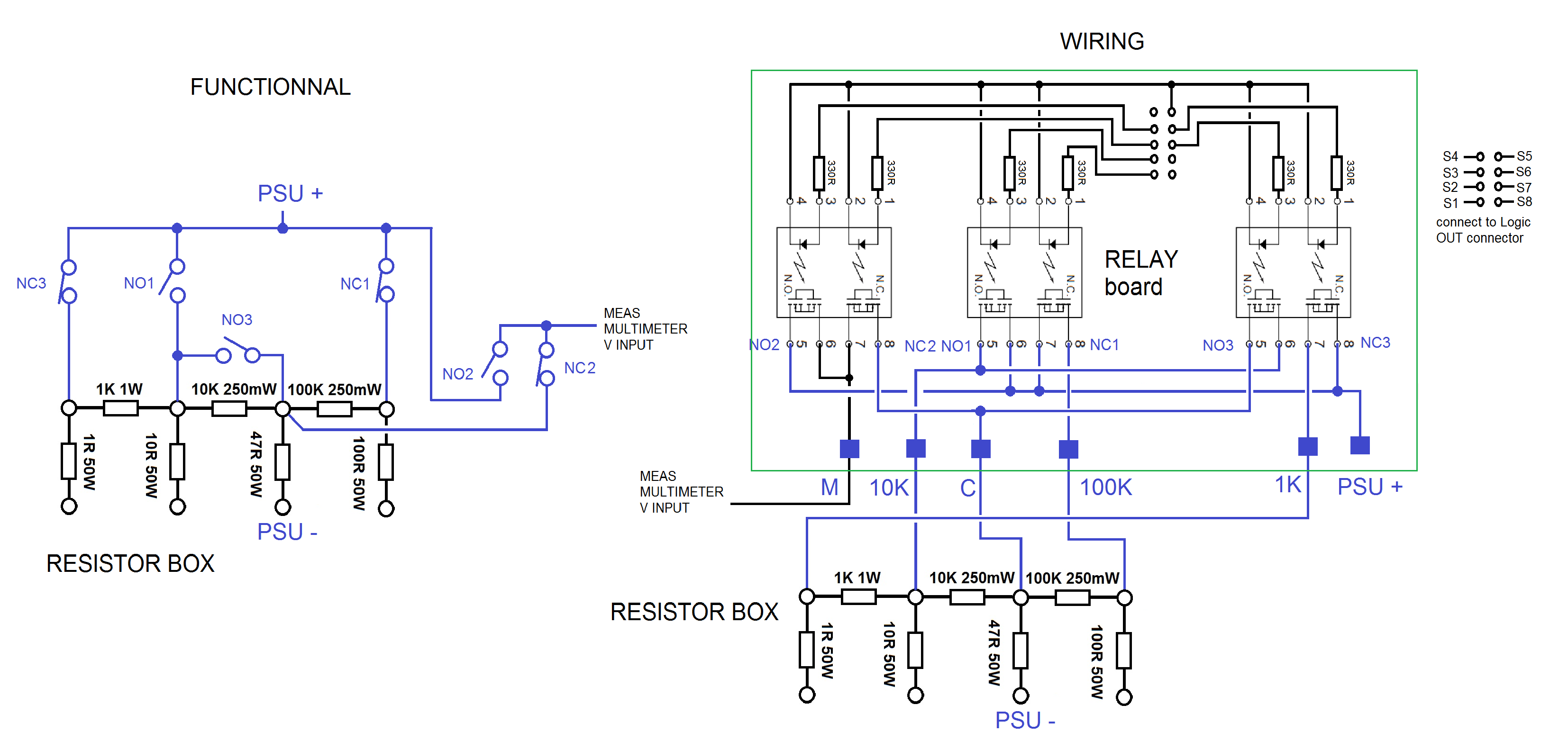

prototype carte de commutations des résistances automatisées :

Ici, on peut selectionner l'entrée 1A ou 10A, on peut choisir l'AUTO mode (choix du calibre automatique) ou Fixe auquel cas on peut selectionner entre 125mA et 10A
On peut aussi, faire un ZERO de la mesure.
Appuyer sur C pour entrer dans le mode Calibration

On entre ici dans le mode calibration de l'entrée courant I1

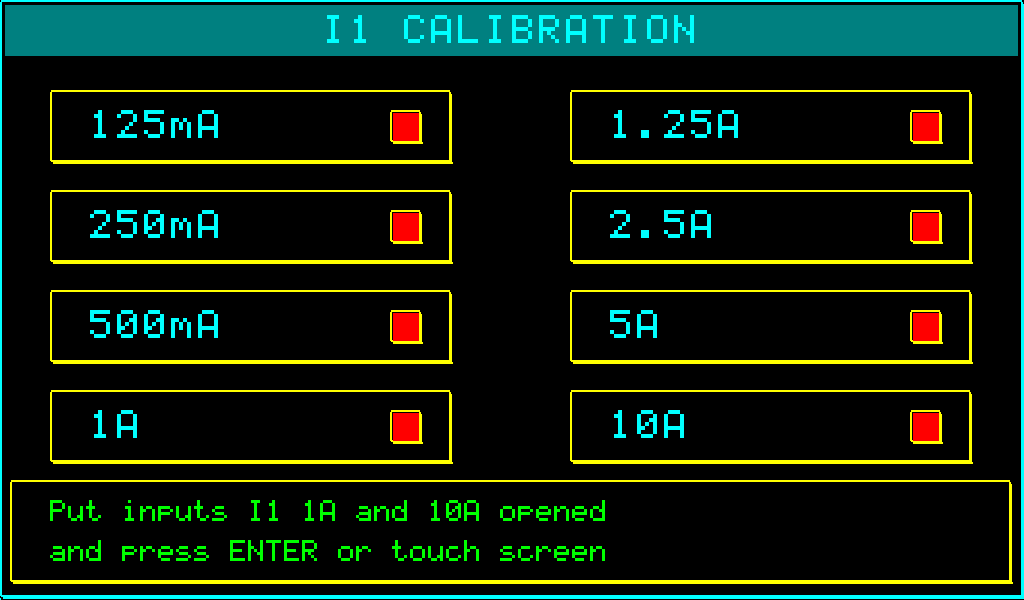

Il faut d'abord court circuiter l'entrée concernée afin d'assurer le ZERO

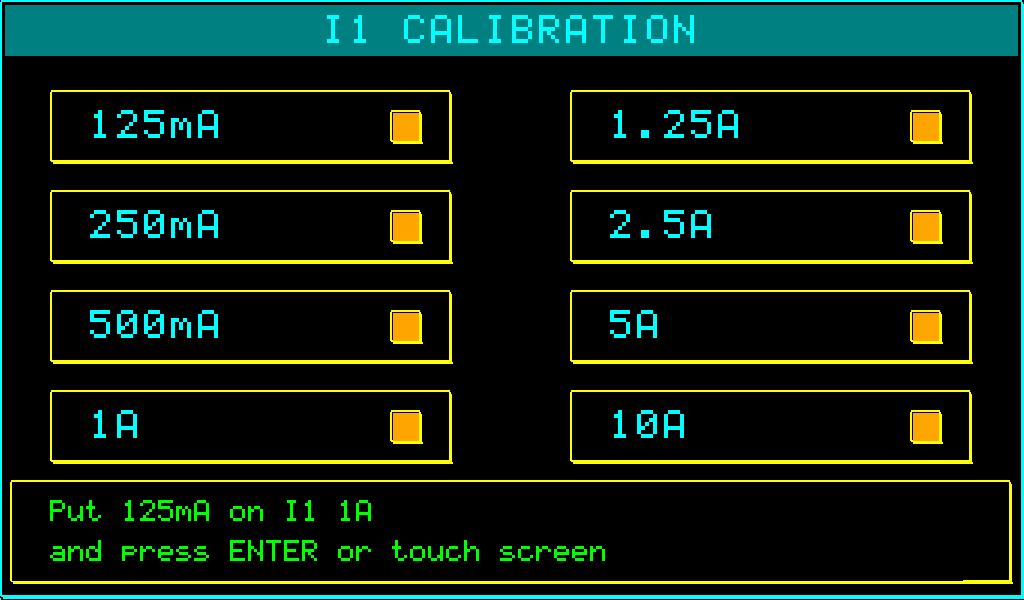

Il est ensuite demandé d'appliquer un courant le plus proche du maximum du calibre, si vous ne disposez pas d'autant de courant, mettez le max que vous pouvez mettre, mais la précision du multimètre sera moindre.
Saisissez ensuite la valeur appliquée (à vérifier avec une multimètre de référence).

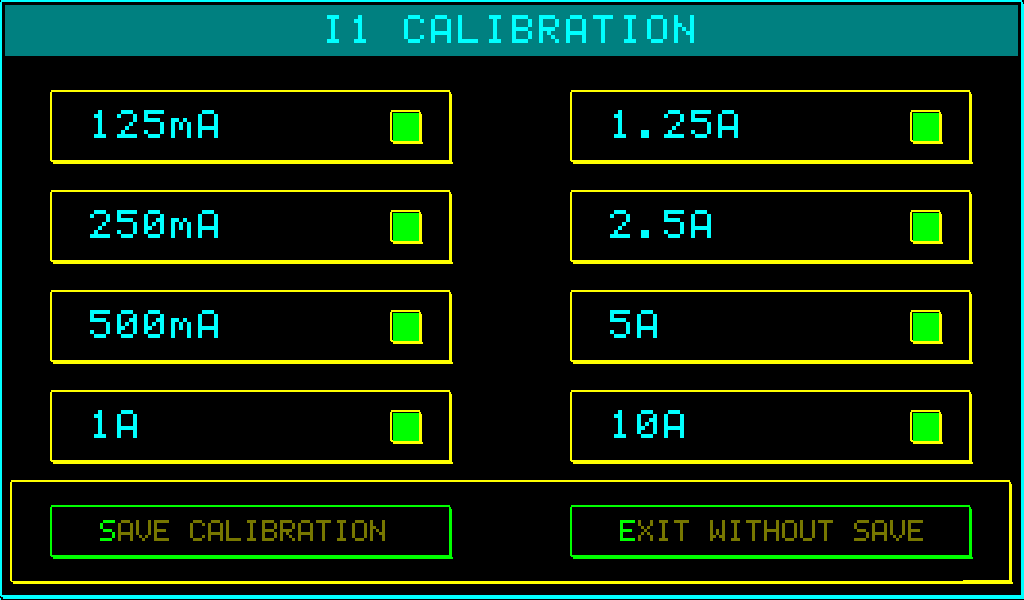

A la fin des calibrations, on a le choix d'enregistrer ou pas.(les fichiers de calibrations sont I1_calib I2_calib)

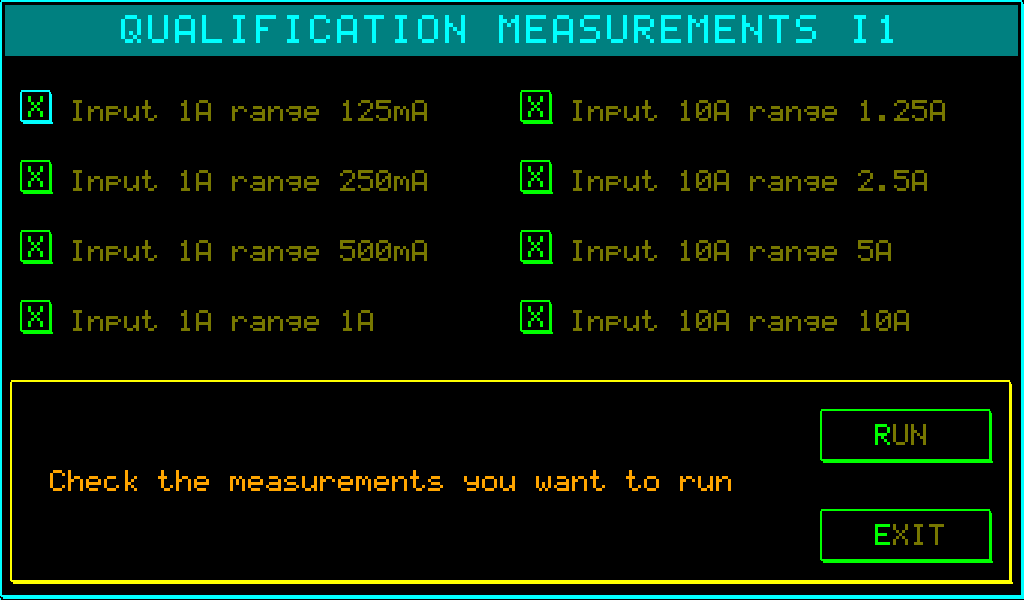

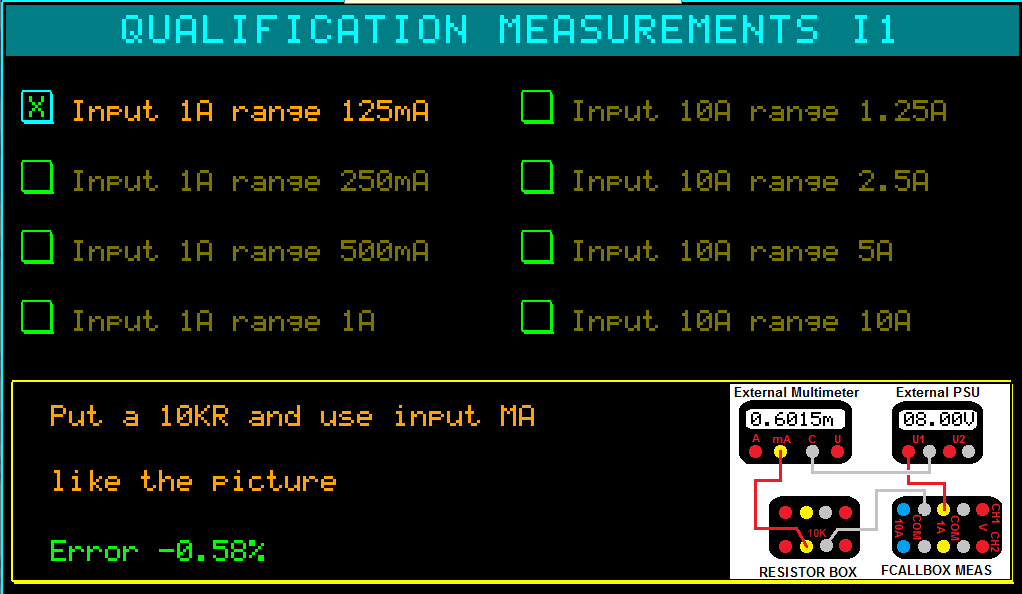

On entre ici dans le mode vérification de la précision des mesures
Voir Vérification précision entrée U1 pour la configuration.
