CARTE RJ45 BREAKOUT

DESCRIPTION

Cette carte de dimensions 35.2 x 35.8mm est utilisée par le système de mesure FCALLBOX pour le LCR et la load électronique. Elle inclut deux TVS 3.3V pour la protection des signaux I2C pour la load électronique.

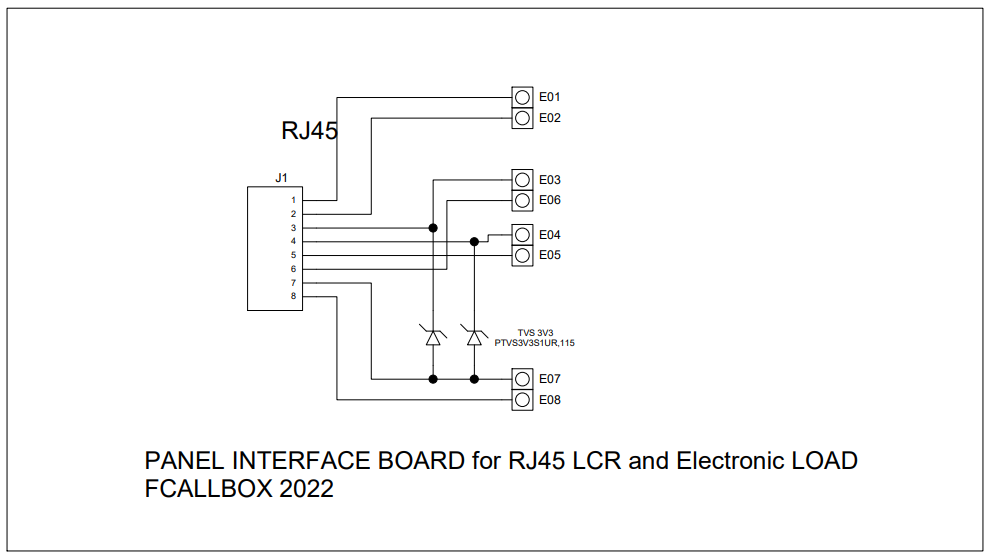

SCHEMA

Télécharger ici le schéma au format PDF

PCB

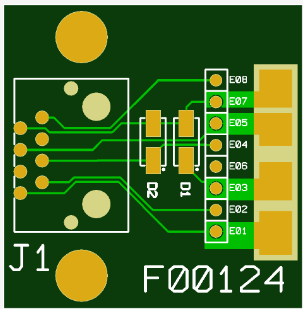

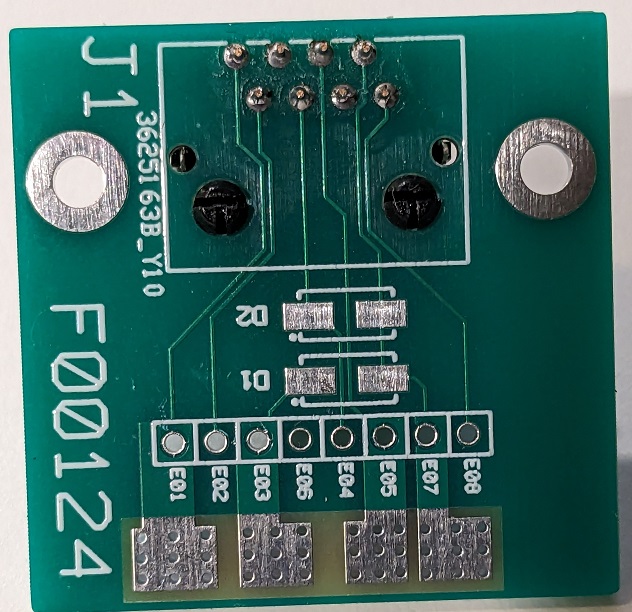

La carte PCB F00124 de dimensions 35.2 x 35.8mm.

Télécharger ici les données de fabrication du PCB

Modèle 3D

Ci dessous le modèle 3D de la carte pour faciliter son intégration dans vos designs :

Télécharger ici le fichier au format FreeCad      Télécharger ici le fichier au format step (sans le connecteur 8 points)
