FCALLBOX3 Display Box

Logiciels

Description :

Trois logiciels dont un avec ses sources sont proposés ici :

- Une application pour tester le Display en mode texte et graphique sous Windows.

- La même que ci dessus mais sous linux en mode de commande.

- Une application sous Windows pour dessiner des graphiques (40x7 points) et générer des fichiers à intégrer dans vos programmes.

APPLICATION SOUS WINDOWS

- Brancher l'adaptateur et le FTDI décrit dans le menu : Mise sous tension.

- Lancer l'application remoteDisplayTEST.exe, vous devez alors voir ceci :

- Pour connaitre le nom du port série, aller dans le panneau de configuration de Windows->Système->gestionnaire de périphériques et Port (COM et LPT)

- Sélectionner le port série et cliquer sur Open Port, si tout est ok, le voyant à coté du bouton doit passer au vert (ceci indique que le port est détecté).

- En bas à gauche, "Device detected" ainsi que le nom et la version du Display doit être affiché comme sur l'image ci dessous :.

- Cliquer sur le bouton Set Time vous devez alors voir l'heure , et vous pouvez à tout moment stopper ou redémarrer avec les boutons Stop Time et Start Time

- Saisissez un texte dans la case Set Text, puis cliquer sur Set Text, à noter que si le texte est plus long que 8 caractères, il est tronqué.

- Vous pouvez basculer du mode graphique au mode texte et réciproquement en cliquant sur Text / Graphics.

- Cliquer sur Test Graphics, Vous pourrez voir des exemples de graphiques, à chaque fois que vous cliquez sur le bouton, un nouveau graphique apparait.

- Pour terminer le test du Display, cliquer sur All leds ON, ceci allume les 280 leds :

Télécharger ici l'exécutable

APPLICATION SOUS LINUX

- Brancher l'adaptateur et le FTDI comme décrit dans le menu : Mise sous tension.

- Compiler l'application avec la commande : gcc remoteDisplayTESTLinux.c -o remoteDisplayTESTLinux

- Lancer l'application ./remoteDisplayTESTLinux suivie des arguments suivants :

Le nom du device, par exemple /dev/ttyUSB0
Le type d'action : 1 pour afficher l'heure, 2 pour afficher "FCALLBOX", 3 pour du graphique et 4 pour allumer toutes les leds

- Et vous aurez droit aux images suivantes :

Télécharger ici le source et l'exécutable au format zip

APPLICATION DE CREATION DE GRAPHIQUES

- Cet outil permet de dessiner des graphiques directement intégrables pour la FCALLBOX Display.

- Il est également possible de visualiser le dessin directement sur le FCALLBOX Display, pour ce :

- Brancher l'adaptateur et le FTDI comme décrit dans le menu : Mise sous tension.

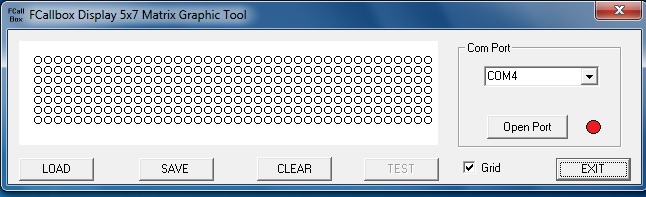

- Lancer l'application remoteDisplayTOOL.exe

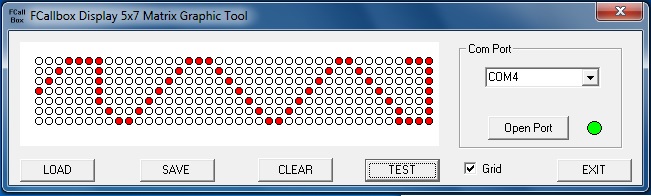

- Cliquer sur dans la zone pour allumer ou éteindre un point :

- LOAD et SAVE permettent de charger ou de sauvegarder, l'ensemble est au format : 0xAB,0xCB,0xCD ... voir le source sous Linux pour intégration.

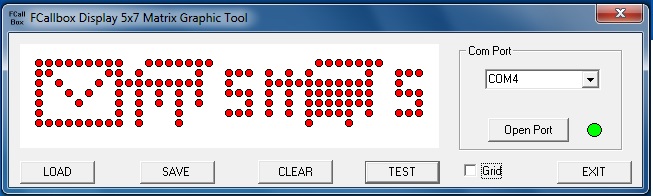

- Cliquer sur grid pour afficher la grille ou non pour changer le rendu

- Cliquer sur TEST pour afficher le dessin sur la FCALLBOX display après avoir configuré et ouvert le port COM

- Et vous verrez votre dessin :

Télécharger ici l'exécutable

Copyright François Callanquin, Octobre 2013

Contact : fcallbox@free.fr
