FCALLBOX3 Remote Display Box

Câblage du boitier

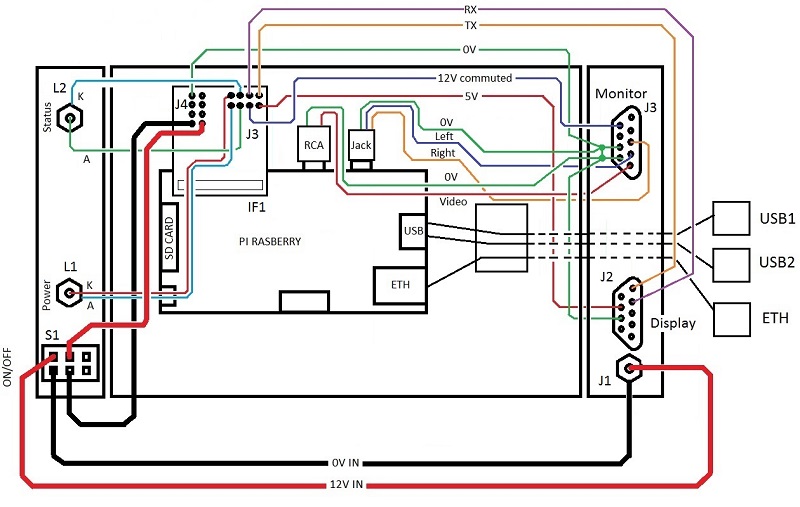

Ci dessous le schéma de câblage.

Utiliser des fils souples pouvant supporter 1A minimum, isoler les fils les uns des autres sur les connecteurs, leds .. à l'aide de gaine thermorétractable.

Opérer deux découpes (marquées en bleu) comme ci dessous pour le passage des câbles Ethernet et USB, mettre 4 pieds caoutchouc suffisamment haut sous le boitier.

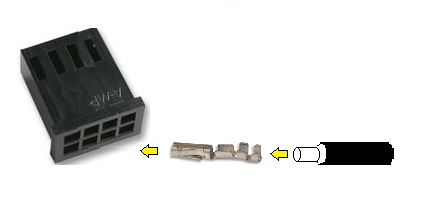

Pour le câblage de J3 et J4, voir l'exemple pour un fil ci dessous.
