  CARTE DECODEUR RADIO et TELEPHONE



   DESCRIPTION


Cette carte permet le décodage des informations de la ligne téléphonique (identifiant d'appels sortant et entrant) ainsi que le décodage des messages radio provenant des capteurs de températures.
Ces messages seront envoyés au Raspberry via un interface série de type UART.

L'alimentation de la carte se fait via un 12V extérieur, avec une consommation inférieure à 50mA


  SCHEMA


La carte possède un CPU PIC 18F4550 de Microchip, qui gère :
- Une liaison série UART à 19200 bauds pour dialoguer avec le CPU principal.
- Les informations RADIO provenant d'un récepteur 433MHz (RX433N).
- Les informations de décroché/raccroché du téléphone relié à la FCALLBOX SERVEUR
- Les signaux d'identifications d'appel entrants (CID) à l'origine prévu à l'aide d'un décodeur NJM2211, a été implémenté par décodage soft en utilisant une entrée analogique du PIC.
- Les signaux d'identifications d'appel sortants (numérotation DTMF), même implémentation que pour le CID.
La conversion du 12V en 5V se fait à l'aide d'un DC/DC MP2303 de chez Monolithicpower



Télécharger ici le schéma au format PDF



   NOMENCLATURE


La nomenclature ci dessous montre uniquement les composants à monter.

face de dessus
Ref Description Fabricant / référence
R4,R5,R6 Résistance 1KR 5% 0603 Toutes marques
R21,R22 Résistance 10KR 5% 0603 Toutes marques
R18,R8 Résistance 5.6KR 5% 0603 Toutes marques
R19_2,R53 Résistance 22KR 5% 0603 Toutes marques
R38_2,R9,R10 Résistance 100KR 5% 0603 Toutes marques
R48_2 Résistance 13KR 1% 0603 Toutes marques
R49_2 Résistance 68KR 1% 0603 Toutes marques
R3,R17 Résistance 0KR 5% 0603 Toutes marques
R23 Résistance 330R 5% 0603 Toutes marques
R12 Résistance 330KR 5% 0603 Toutes marques
R16,R51,R52 Résistance 1MR 5% 0603 Toutes marques
C31_2,C32_2,C18,C12,C30,C41 Condensateur 100nF 16V X7R 10% 0603 Toutes marques
C38_2 Condensateur 10nF 16V X7R 10% 0603 Toutes marques
C36_2,C40_2,C42 Condensateur 10uF 16V X5R 1210 Toutes marques
C35_2,C34_2 Condensateur 22uF 6.3V X5R 0805 Toutes marques
C1 Condensateur 4.7uF 16V X5R 10% 1206 Toutes marques
C20 Condensateur 100uF 16V traversant pas 2.54mm Toutes marques
C10,C11 Condensateur 220nF 100V X7R1206 Toutes marques
L1 self 2.2mH 100mA min 8x8 BOURNS - RLB9012-222KL ou équivalent
L3_2 self 15uH 2.6A min WURTH ELEKTRONIK 74404084150 ou équivalent
C10,C11 transformateur de ligne ETAL / P1200
J2 Connecteur mâle 1x6 pas 2.54mm Toutes marques
Test point RX TX 0V SD SC TP32 TP33 Connecteur mâle 1x5 pas 2.54mm Toutes marques
J7 bornier 2 points pas 5.08mm WEIDMULLER 1760490000 ou équivalent
C20 Convertisseur isolé 12V vers 5V 1W ou 2W RECOM / RS-1205S
U6 optocoupleur SHF6156 CMS Toutes marques
X1 quartz 24MHz 30/30/40/12pF CMS 5x7 mm EUROQUARTZ / 1640921 ou équivalent
U3 Circuit intégré 18F4550 TQFP 44 Microchip / PIC18F4550-I/PT
U2 comparateur LM211 SO8 Toutes marques
U14 AOP LM358 SO8 Toutes marques
U8_2 Circuit Intégré MP2303 SO8 MPS (Monolithic Power System) / MP2303ADN-LF
D5 Diode de commutation BAS20 Toutes marques
D4 Diode TVS 5V type SDC05 NXP ref PESD5V0L1BA
D6 Pont de diodes type MD5S RECTRON ref MD5S
MODULE RADIO Module Radio 433MHz RX433N RX433N par Velleman ou autre
face de dessous
Ref Description Fabricant / référence
C7,C8 Condensateur 22pF 50V COG 0603 Toutes marques
C9 Condensateur 470nF 16V X7R 10% 0603 Toutes marques
C4,C5,C6,C13,C33_2 Condensateur 100nF 16V X7R 10% 0603 Toutes marques
C37_2 Condensateur 3.3nF 16V X7R 0603 Toutes marques
C3 Condensateur 10uF 16V X7R 0805 Toutes marques
C19 Condensateur 10uF 16V X5R 1210 Toutes marques
R47_2 Résistance 10KR 5% 0603 Toutes marques



   CIRCUIT IMPRIME


La carte de dimensions 51x91mm est un sous ensemble d'un PCB F00105 de dimensions 100x100mm.

Il faut donc découper le circuit pour obtenir celui de la carte interface.

Ci dessous la photo de l'emplacement du PCB sur le circuit F00105

Télécharger ici les données de fabrication



   ASSEMBLAGE


La carte possède des composants sur les deux faces.

Seuls, les composants en orange sont à câbler.


Vue de dessus

Vue de dessous


Vue de dessus sans module radio (U1 .. ne doit pas être monté, suivre la BOM)

Vue de dessus avec module radio (U1 .. ne doit pas être monté, suivre la BOM)

Vue de dessous sans module radio

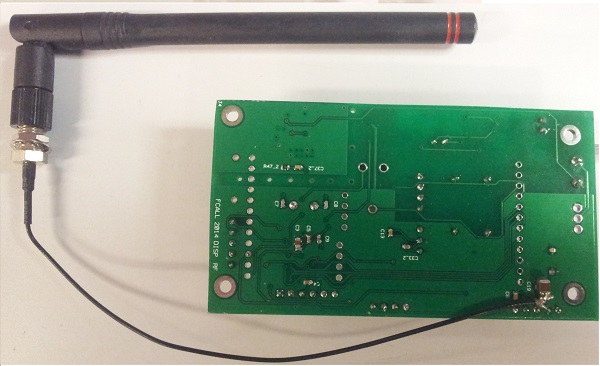

Vue de dessous avec module radio

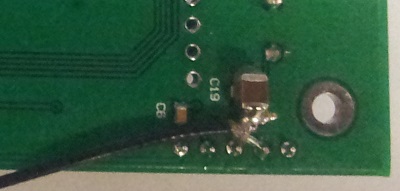

Détail cablage antenne



Télécharger ici la vue de dessus en PDF      Télécharger ici la vue de dessous en PDF



   Programmation du PIC



Télécharger le zip du fichier HEX V1.09 à programmer dans le PIC

connexion pickit2



programmation du PIC

step 1 : charger le fichier HEX

step 2 : décocher la case Enabled de EEPROM data

step 3 : lancer la programmation






Copyright François Callanquin, May 2015

Contact : fcallbox@free.fr
