FcallBox MCU PIC32MX470F512L

Description

Cette carte possède un micro contrôleur PIC32MX470F512L-120/PF avec presque toutes ses pins sorties sur des connecteurs au pas de 2.54mm. Elle s'intègrera facilement dans tout système.

Les caractéristiques sont les suivantes :

- PIC32MX470F512L-120/PF : 512KB Flash, 128KB RAM, Speed 120MHz.

- 51 pins "remappables" : 5 timers 16bits, 5 UARTs, 2 SPI, 2 I2C, 28 ADC 10-Bit, 2 comparators, 1 USB.

- Quartz 8MHz

- Alimentation 5V

- Connecteur de programmation/debug ICSP.

- Connecteurs au pas de 2.54mm)

- dimensions : 50x50mm

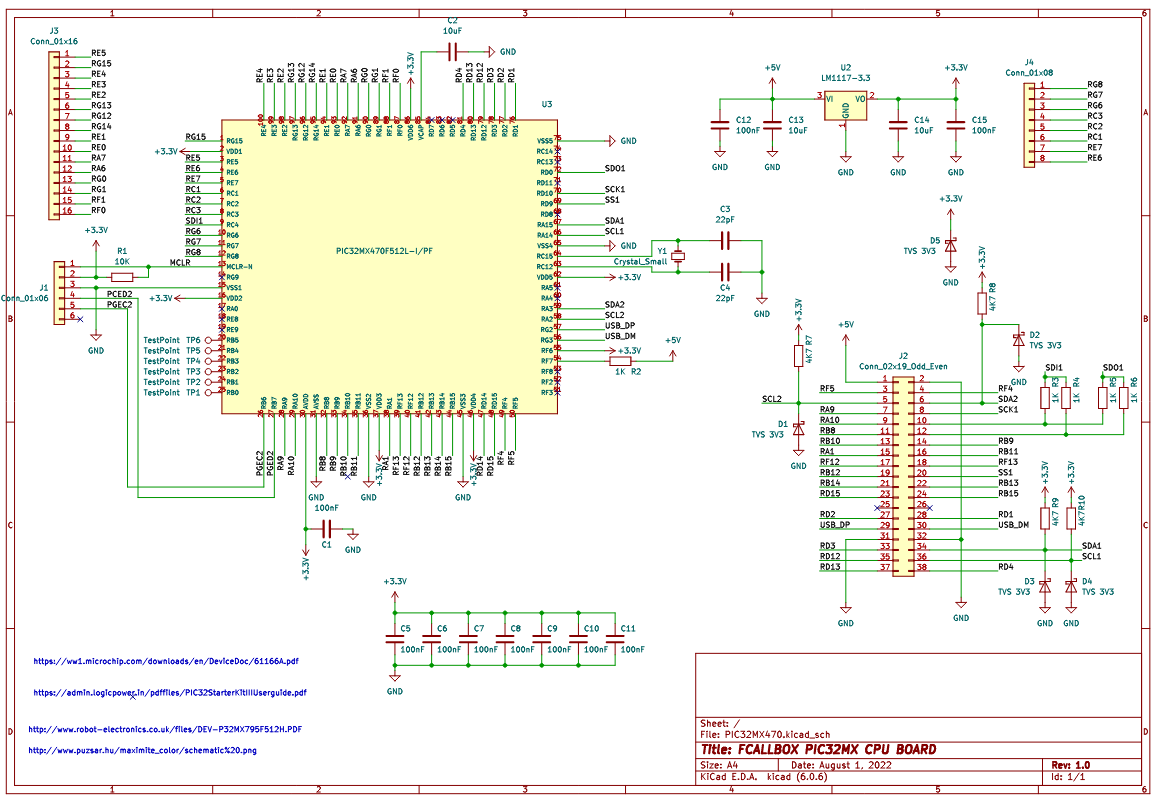

Schéma de la carte

Télécharger le schéma ici

nomenclature de la carte

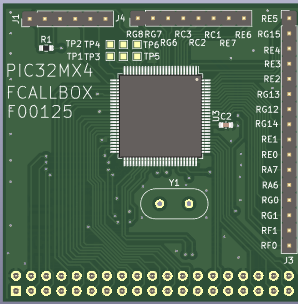

Top view
Ref	Description	Fabricant / référence
U1	PIC32MX470F512L	Microchip PIC32MX470F512L-120/PF
X1	Quartz 8MHz 18pf HC-49/U	Toutes marques
J1	Connecteur mâle 1x6 pas 2.54mm	Toutes marques
J3	Connecteur mâle 1x16 pas 2.54mm	Toutes marques
J4	Connecteur mâle 1x8 pas 2.54mm	Toutes marques
C2	Condensateur 10uF 10V 10% X5R 0603	Toutes marques
R1	Résistance 10KR 5% 0603	Toutes marques

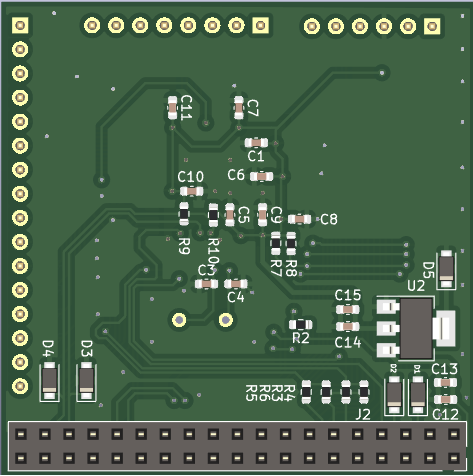

Bottom view
Ref	Description	Fabricant / référence
J2	Connecteur mâle coudé 2x19 pas 2.54mm	Toutes marques
C3,C4	Condensateur 22pF 50V COG 0603	Toutes marques
C13, C14	Condensateur 10uF 10V 10% X5R 0603	Toutes marques
C1,C5 à C11, C12, C15	Condensateur 100nF 25V X7R 10% 0603	Toutes marques
R2	Résistance 1kR 5% 0603	Toutes marques
R3,R6	Résistance 0R 5% 0603	Toutes marques
R4,R5	non montées	Toutes marques
R7 à R10	Résistance 470R 5% 0603	Toutes marques
D1 à D5	TVS3.3V SOD123	NEXPERIA PTVS3V3S1UR,115
U2	Regulateur LDO 3.3V	LMS8117AMP-3.3/NOPB
