MODULE MULTIMETRE FCALLBOX

Description

Cette carte pour système de mesure universel FCALLBOX assure les fonctions de Voltmètre, Ampèremètre en DC et AC RMS et ce avec une haute précision.

Elle comprend 2 modules.

Les caractéristiques sont les suivantes :

- Voltmètre auto-range , auto polarité DC ou AC true RMS (calibres configurables par changement de valeur de résistance).

Précision du voltmètre en DC Range Précision 0.5V to 150V 0.1V to 4V 0.02V to 0.5V         10mV         2%

Précision du voltmètre en AC Range Précision 1KH à 50KHz         15%         500Khz         40%         1KHz de 10mV à 4V      +1%/-4%         10mV         2%

- Ampèremètre 5A ou plus ou autre selon configuration hardware, DC ou AC true RMS (mais la fonction Voltmètre n'est plus disponible en AC)

Précision de l'ampèremètre version 5A (ACS712) Range Précision   0.1A à 3.7A     +0.5% / -0.5%       20mA          4%

Précision de l'ampèremètre version 1A (R = 2 Ohms) Range Précision   0.1A à 1A     +0.5% / -0.5%       20mA          2%

- Capteur de température pour tracabilité des mesures.

- Note : les bornes COM pour mesure U et I sont reliées ensemble.

- Calibration par le PC.

- Le soft PC dispose d'un socket server qui permet de contrôler à distance le module (pour par example faire des script de mesures, ou tout simplement pour utiliser le module par mobile

- dimensions PCB : 50x50mm

Sommaire

• Bloc diagramme

• Schéma de la carte

• nomenclature de la carte

• Circuit imprimé

• Assemblage de la carte

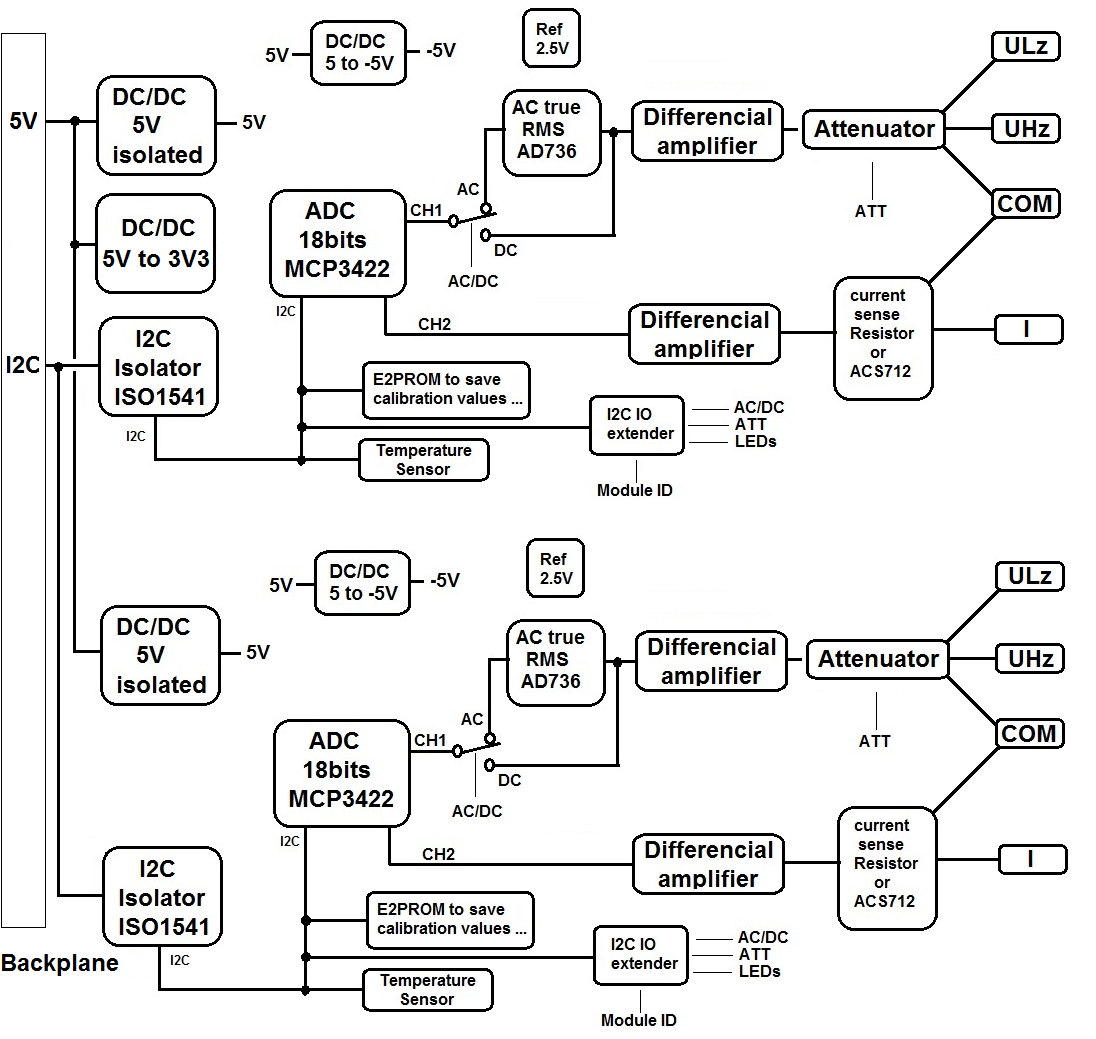

BLOC DIAGRAMME

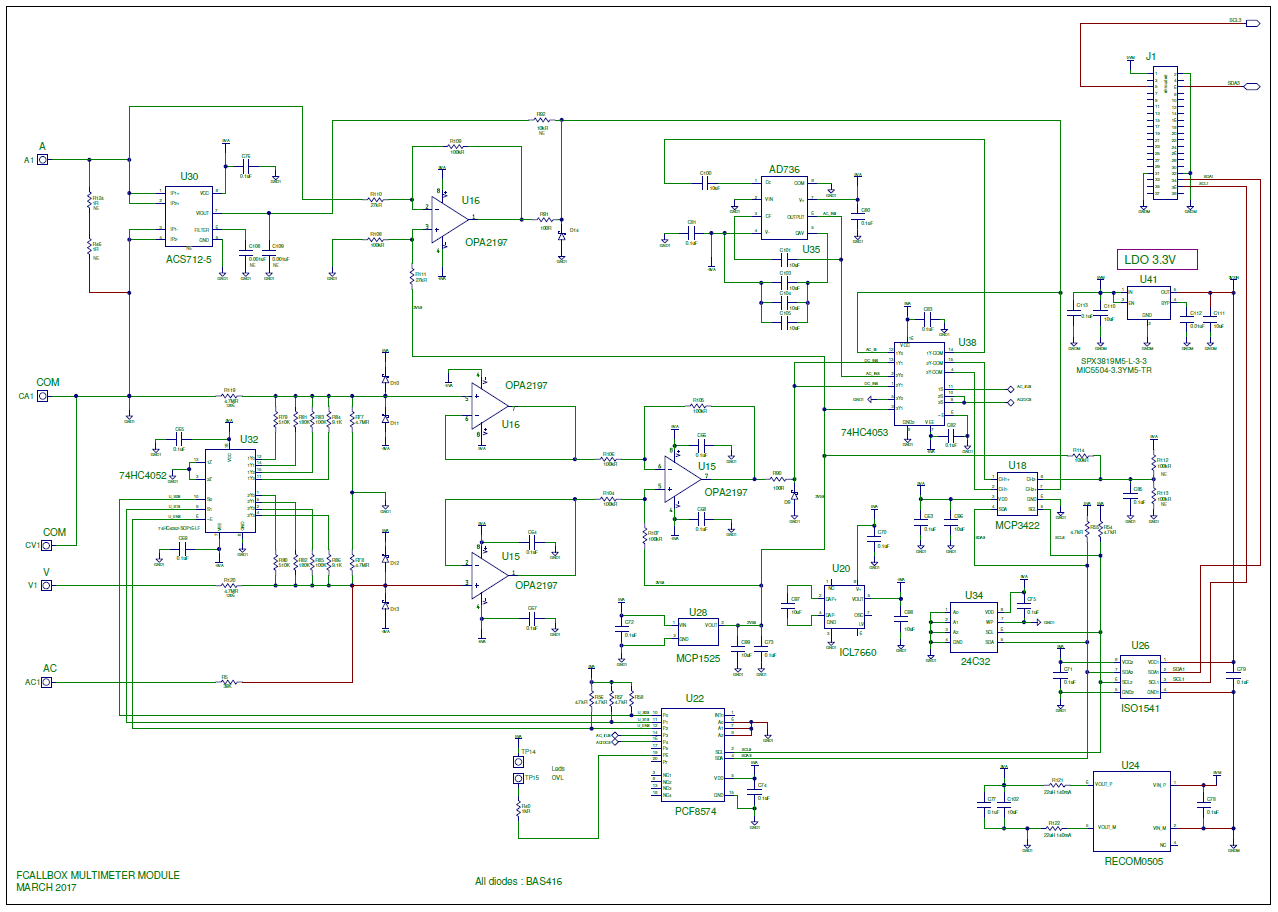

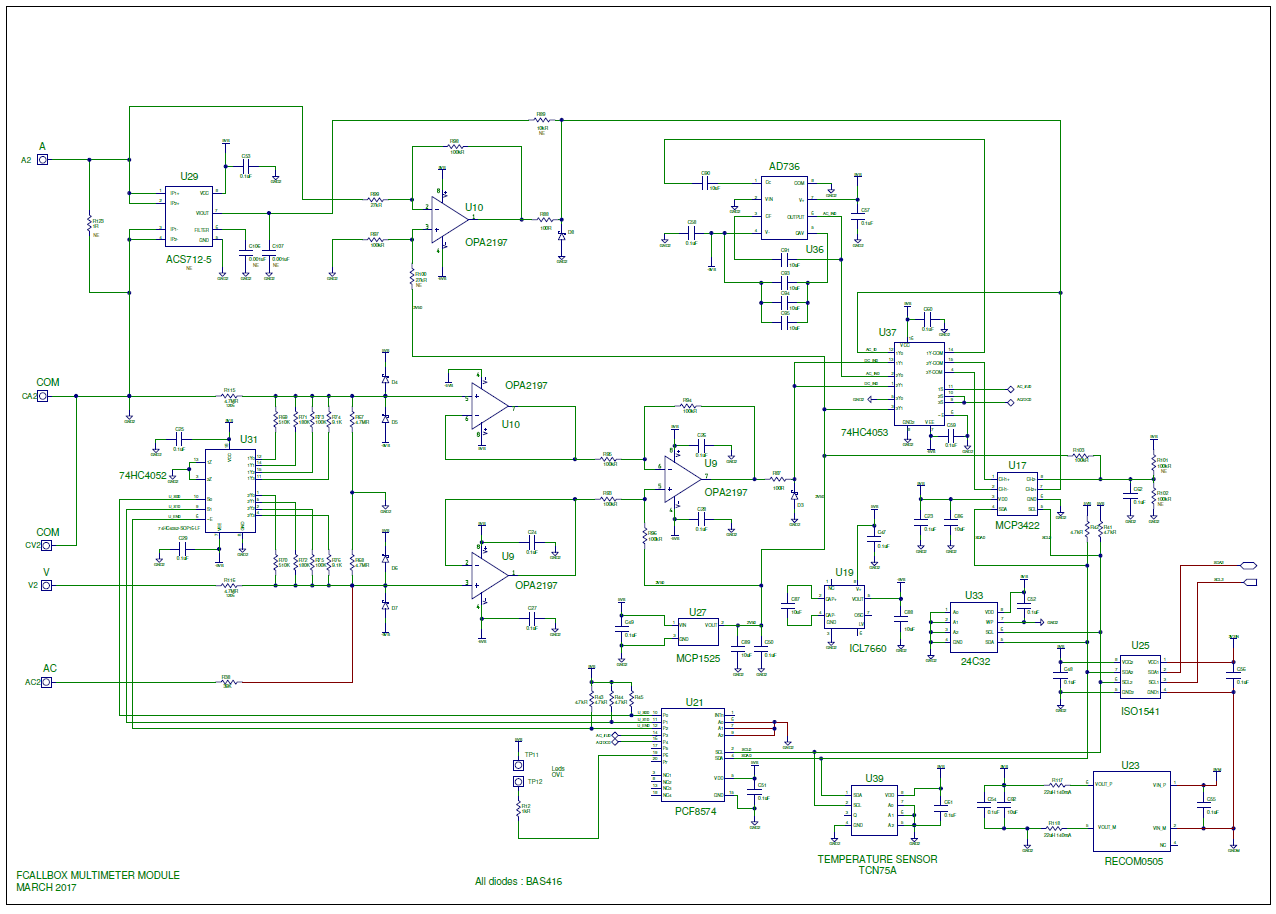

Schéma

Télécharger le schéma ici

Nomenclature

Vue de dessus Ref Description Fabricant / référence R73,R75,R83,R85,R93,R94,R95,R96,R97,R98,R104,R105,R106,R107,R108,R109 Résistance 100K 1% 0603 Toutes marques R99,R100,R110,R111 Résistance 27K 1% 0603 Toutes marques R71,R72,R81,R82 Résistance 180K 1% 0603 Toutes marques R69,R70,R79,R80 Résistance 10K 1% 0603 Toutes marques R89,R92 NE Résistance 10K 1% 0603 Toutes marques R5,R38 Résistance 39K 1% 0603 Toutes marques R74,R76,R84,R86 Résistance 9K1 1% 0603 Toutes marques R66,R68,R77,R78 Résistance 4.7M 1% 0603 Toutes marques R115,R116,R119,R120 Résistance 4.7M 1% 1206 Toutes marques R88,R91 Résistance 100R 1% 0603 Toutes marques R12,R40 Résistance 1KR 5% 0603 Toutes marques R41,R42,R54,R55,R56,R57,R58 Résistance 4.7K 5% 0603 Toutes marques C27,C29,C47,C48,C49,C50,C52,C56,C57,C58,C60,C61,C68,C69,C70,C71,C72,C73,C74,C75,C76,C79,C80,C81,C113 Condensateur 100nF 50V X7R 0603 Toutes marques C106,C107,C108,C109 NE Condensateur 1nF 50V X7R 0603 Toutes marques C112 Condensateur 10nF 50V X7R 0603 Toutes marques C87,C88,C89,C90,C91,C93,C94,C95,C97,C98,C99,C100,C101,C103,C104,C105,C110,C111 Condensateur 10uF 10V X7R 0603 Toutes marques D8,D14 Diode schottky SDO323 BAS416 NXP U27 Références de tension 2.5V SOT23 MCP1525T-I/TT Microchip U31,u32 74HC4052 SO16 Toutes marques U9,U10,U15,U16 AOP OPA2197 SOIC8 BOURNS , TI U29,U30 non montés Capteur de courant ACS712ELCTR-05B-T (5A) SOIC8 Alegro Microsystem ACS712ELCTR-05B-T U18 Circuit intégré ADC 18bits MCP3422A0-E/SN SOIC-8 Maxim MCP3422A0-E/SN U17 Circuit intégré ADC 18bits MCP3422A0-E/SN ou MCP3422A1-E/SN SOIC-8 Maxim MCP3422A0-E/SN ou MCP3422A1-E/SN U37,U38 74HC4053 SO16 Toutes marques U33,U34 not montés EEPROM 24C32 SO8 Toutes marques U19,U20 Circuit intégré ICL7660 SO8 Intersil CL7660CBAZ ou équivalent U35,U36 Convertisseur RMS AD736 SO8 AD736 Analog Device U39 Capteurs de température TCN75A SO8 TCN75AVOA Microchip U25,U26 isolateur I2C ISO1541D ISO1541D TEXAS INSTRUMENTS U21,U22 Circuit intégré PCF8574A TSSOP20 PCF8574TS NXP ou PCF8574PWRE4 TEXAS INSTRUMENTS U23,U24 DC DC isolé 5V to 5V RECOM RBE-0505S U41 Circuit intégré LDO 3.3V 500mA SOT23-5 SPX3819M5-L-3-3 ou MIC5504-3.3YM5-TRS J2 Connecteur mâle coudé 2x19 pas 2.54mm Toutes marques

Vue de dessous Ref Description Fabricant / référence R117,R118,R121,R122 inductance 22uH 140mA 1210 EPCOS B82422A1223K10 ou équivalent R43,R44,R45 Résistance 4K7 5% 0603 Toutes marques R112,R113,R101,R102 NE Résistance 100K 1% 0603 Toutes marques R103,R114 Résistance 100K 1% 0603 Toutes marques R87,R90 Résistance 100R 5% 0603 Toutes marques C23,C24,C25,C26,C28,C51,C54,C55,C59,C63,C64,C65,C66,C67,C78,C82,C83,C107,C85,C62 Condensateur 100nF 50V X7R 0603 Toutes marques C86,C92,C96,C102 Condensateur 10uF 16V X7R 0603 Toutes marques D3,D4,D5,D6,D7,D9,D10,D11,D12,D13 Diode schottky SDO323 BAS416 NXP

Circuit imprimé

La carte de dimensions 50x100mm est un sous ensemble d'un PCB F00111 de dimensions 100x100mm qui contient 1 carte.

Il faut donc découper le circuit pour obtenir celui de la carte.

Télécharger ici les données de fabrication

Assemblage de la carte

La carte possède des composants sur les deux faces. Ne pas câbler les composants en jaune, ils utiliseraient la version à base de ACS712 (moins précise).

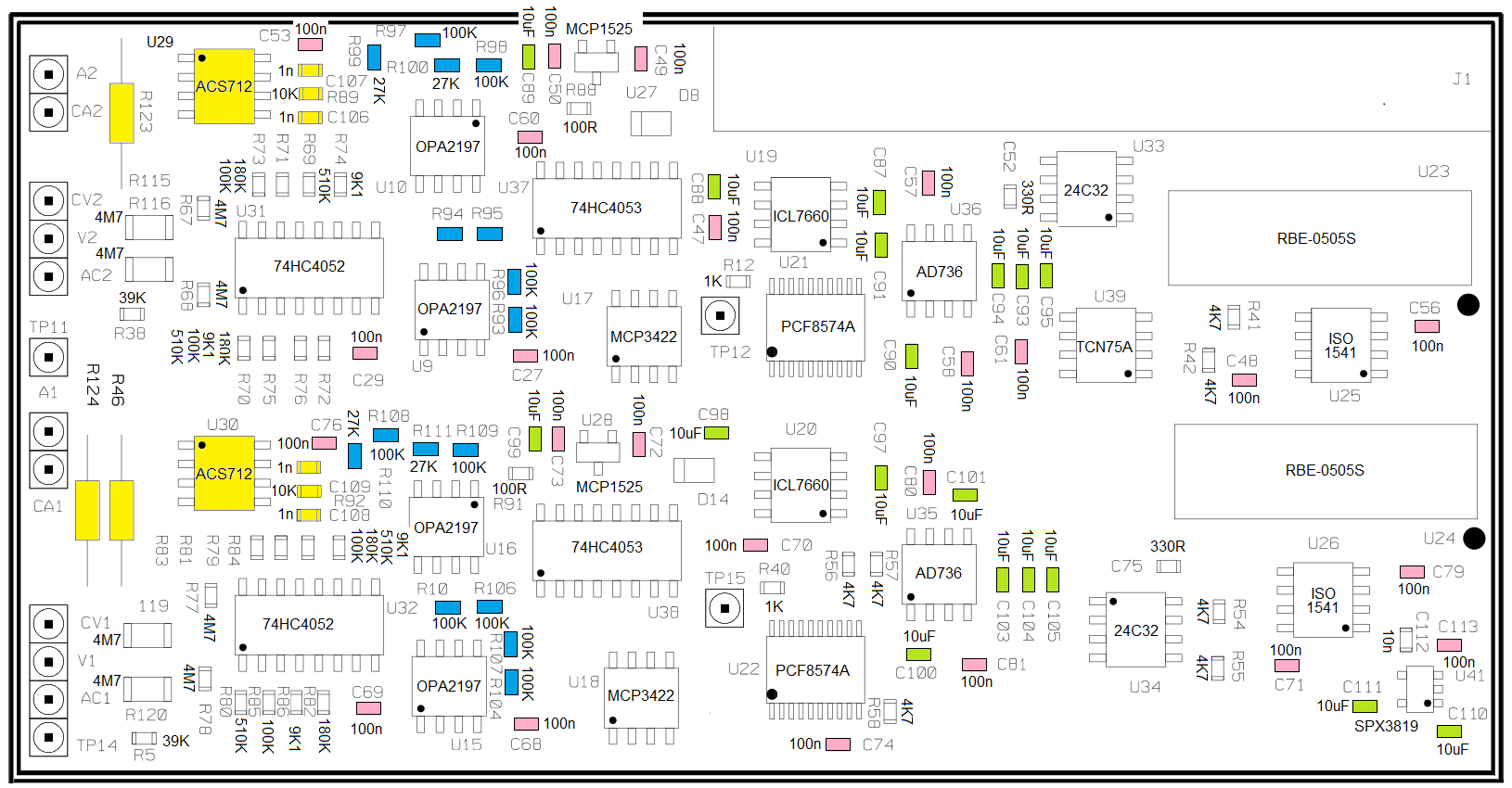

Vue de dessus de la carte

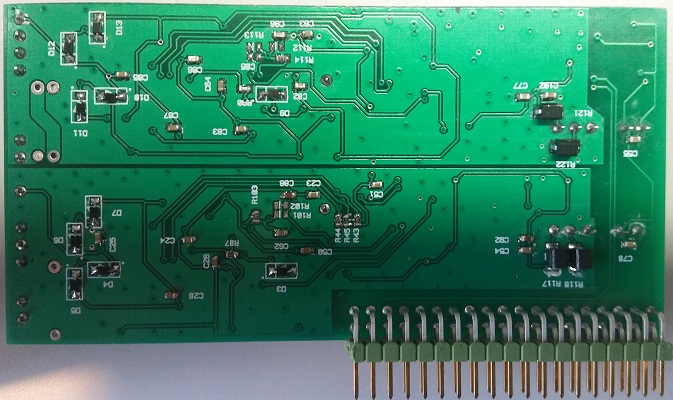

Vue de dessous de la carte

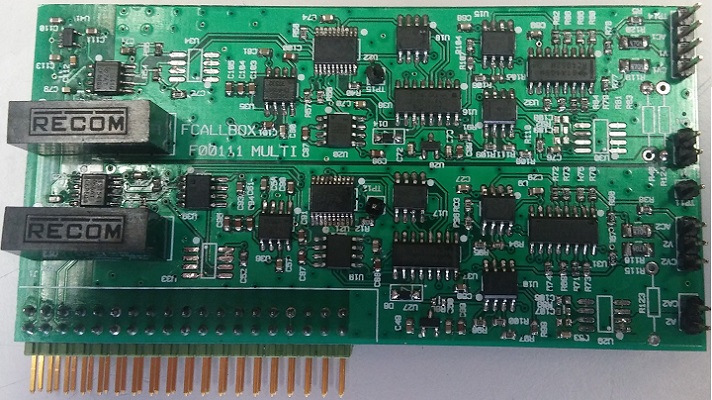

Photos de la carte Top view Bottom view Télécharger ici le plan d'assemblage de dessus       Télécharger ici le plan d'assemblage de dessous       Copyright François Callanquin, Mars 2018 Contact : fcallbox@free.fr
