MEASUREMENT DDS 2019 FCALLBOX

Description

Ce petit module est un générateur de fonction DDS à base d'AD5932 avec les fonctions suivantes :

- Sortie Sinus, triangle jusqu'à 25MHZ, amplitude 20Vpkpk, DC offset -10V à +10V sur connecteur HE10 2 points.

- Sortie carré 0-5V sur connecteur HE10 2 points.

- Sortie synchro 0-5V sur connecteur HE10 2 points.

- Connection avec le host par connecteur coudée HE10 2x19 compatible backplane FCALLBOX

- Programmation par SPI pour l'AD5392 et par I2C pour le DAC qui contrôle le DC offset de la sortie Sinus/Triangle.

- Alimentation unique 5V (tension +12V, -12V, -5V générées sur la carte).

Sommaire

• Bloc diagramme

• Schéma de la carte

• nomenclature de la carte

• Circuit imprimé

• Assemblage de la carte

BLOC DIAGRAMME

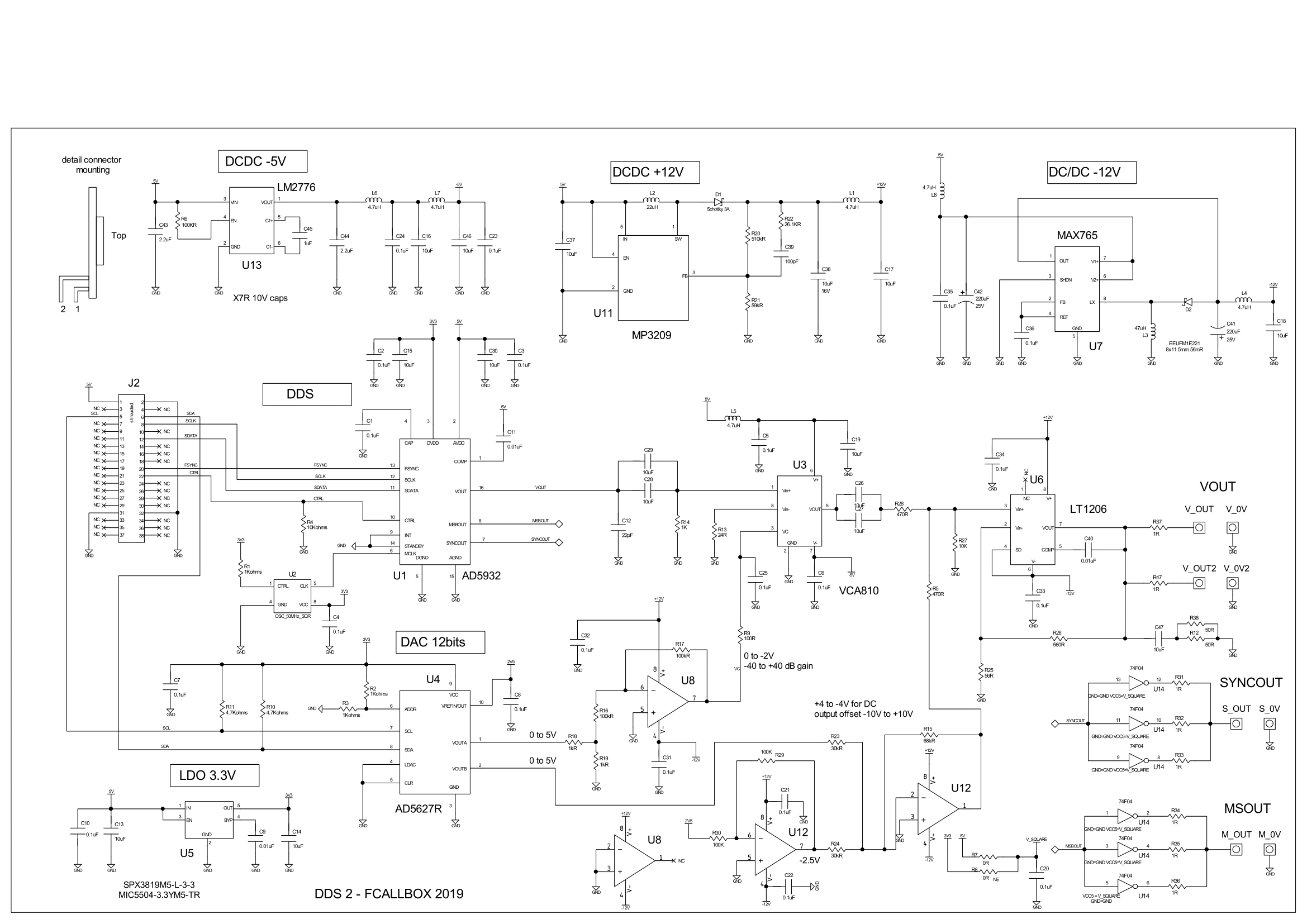

Schéma

Télécharger le schéma ici

Nomenclature

Vue de dessus C26,C27,C28,C29,C46,C47,C13,C14,C15,C30,C37,C38,C16,C17,C18,C19 Condensateur 10uF 16V 10% X5R 0603 Toutes marques C12 Condensateur 22pF 50V 10% COG 0603 Toutes marques C39 Condensateur 100pF 50V 10% COG 0603 Toutes marques C45 Condensateur 1uF 10V 10% X5R 0603 Toutes marques C43,C44 Condensateur 2.2uF 10V 10% X5R 0603 Toutes marques C1,C2,C3,C31,C32,C4,C5,C6,C33,C7,C8,C34,C20,C21,C22,C23,C24,C25,C35,C36,C10 Condensateur 100nF 50V 10% X7R 0603 Toutes marques C11,C9,C40 Condensateur 2.2nF 50V 10% X7R 0603 Toutes marques C41,C42 Condensateur 220uF 25V radial Panasonic EEUFM1E221 ou équivalent D2 Diode Schottky 1A 20V SOD123 Toutes marques, ex 1N5819HW D1 Diode Schottky 1A 20V SOD323 ou SOD123 Toutes marques, ex 1N5819HW R1,R2,R3,R14 Résistance 1KR 5% 0603 Toutes marques R33,R36,R37,R47 Résistance 0R 5% 0603 Toutes marques Non montés : R31,R32,R34,R35 Résistance 0R 5% 0603 Toutes marques R10,R11 Résistance 4K7 5% 0603 Toutes marques R4,R27 Résistance 10K 5% 0603 Toutes marques R23,R24,R30 Résistance 30K 5% 0603 Toutes marques R5,R28 Résistance 470R 5% 0603 Toutes marques R9, Résistance 100R 5% 0603 Toutes marques R13 Résistance 24R 5% 0603 Toutes marques R29 Résistance 100KR 5% 0603 Toutes marques R25 Résistance 56R 5% 0603 Toutes marques R26 Résistance 560R 5% 0603 Toutes marques R21 Résistance 59KR 1% 0603 Toutes marques R22 Résistance 26.1R 1% 0603 Toutes marques R16,R17,R18,R19,R7,R6, Résistance 100KR 1% 0603 Toutes marques R8 NE Résistance 100KR 1% 0603 Toutes marques R15 Résistance 68KR 1% 0603 Toutes marques R20 Résistance 510KR 1% 0603 Toutes marques R12,R38 Résistance 50R 1% 2512 Toutes marques L1,L4,L5,L6,L7,L8 Inductance 22uH 140mA 1210 EPCOS B82422A1223K10 ou équivalent L3 Inductance 47uH 0.8A 7x7 SUMIDA CDRH6D28NP-220NC ou équivalent L2 Inductance 22uH 1.2A 7x7 SUMIDA CDRH6D28NP-470NC ou équivalent U14 74F04 DIL14 Toutes marques U13 Circuit Intégré LM2776 SOT23-6 Texas Instruments /LM2776 U5 Circuit intégré LDO 3.3V 500mA SOT23-5 SPX3819M5-L-3-3 ou MIC5504-3.3YM5-TR U1 DDS generator AD5932s Analog Device AD5932YRUZ U4 CNA AD5627 12 bits Analog Device AD5627RBRMZ-1 U3 PGA VCA810 VCA810ID / Texas Instruments U8,U12 AOP TL072 TL072 Toutes marques U11 MP3209 boost converter SOT23-5 MPS MP3209DJ U6 AOP 60MHz 250mA LT1206 Linear technology LT1206CN8#PBF U7 DC/DC inverter MAX765 SO8 MAX764CSA Maxim Integrated U2 Oscillateur 50MHz 3.3V ACHL-50.000MHZ-EK ABRACON ou équivalent J2 Connecteur mâle coudé 2x19 pas 2.54mm Toutes marques

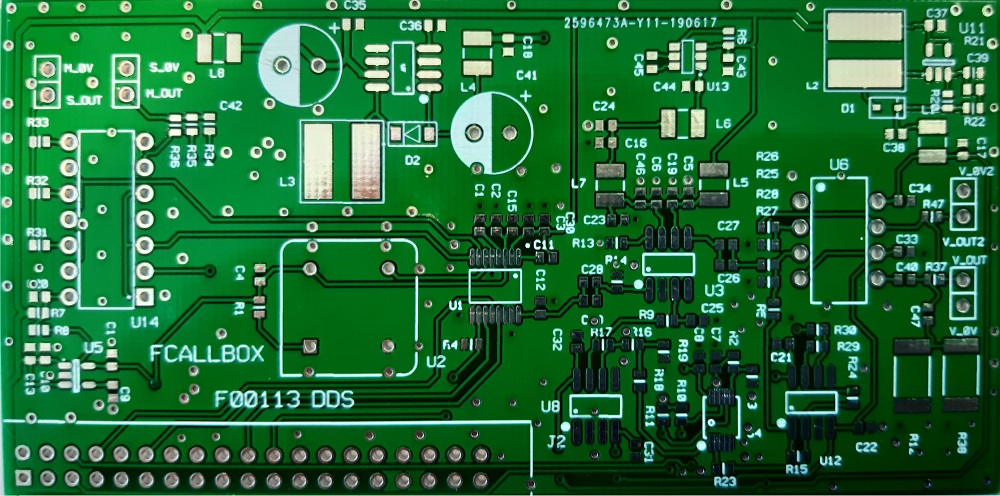

Circuit imprimé

La carte F00113 est de dimensions 50x100mm.

Télécharger ici les données de fabrication

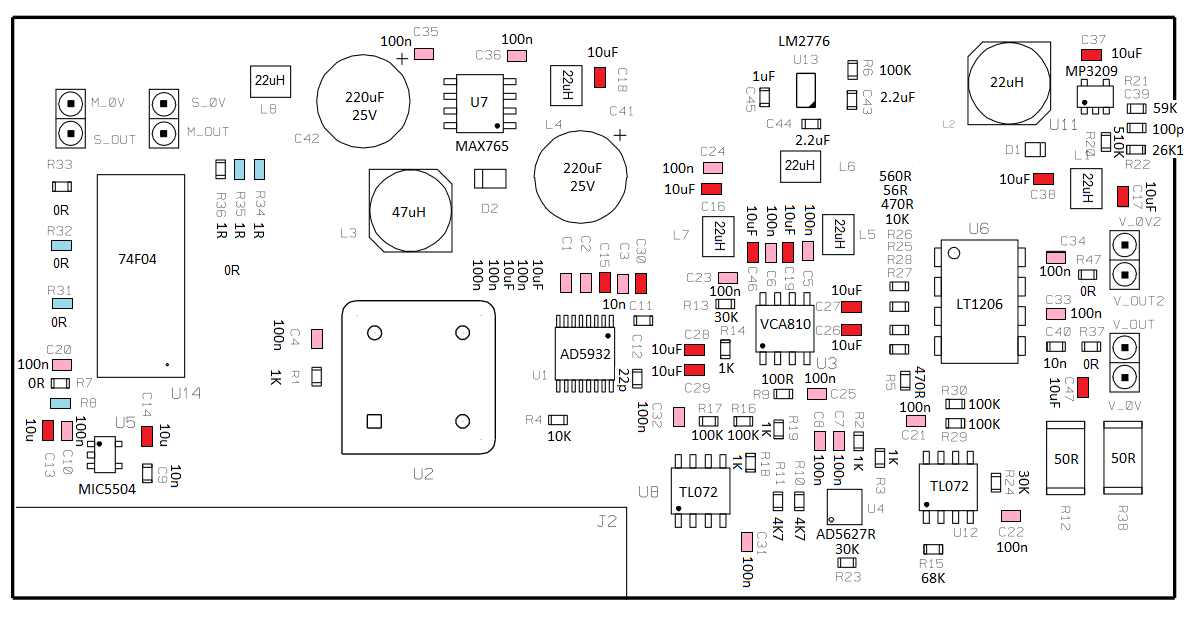

Assemblage de la carte

Ne pas câbler les composants en bleu.

Vue de dessus de la carte version

Télécharger ici le plan d'assemblage de dessus avec les références seulement
Télécharger ici le plan d'assemblage de dessus avec les valeurs des composant

Photo de la carte
