MODULE LOAD ELECTRONIQUE FCALLBOX
|
|
|
Description
Cette carte d'interface ELECTRONIC LOAD est utilisée par le système de mesure universel FCALLBOX décrit ici, mais elle peut être utilisée pour d'autres systèmes, elle a les fonctions suivantes :
- Charge electronique pour tests DC/DC PSU ...
- programmation Max 10A par pas de 0.2mA.
- Tension max 60V.
- Monitoring tension de la DUT.
- Monitoring température des FET de charge avec commutation FAN pour limitation température de ceux ci.
- Programmation par I2C.
- Alimentation 12V.
- Isolé 1KV, possibilité de programmer la load via un PC et un adaptateur FTDI C232HM-DDHSL-0 (USB -> I2C) sans danger pour le PC.
Sommaire

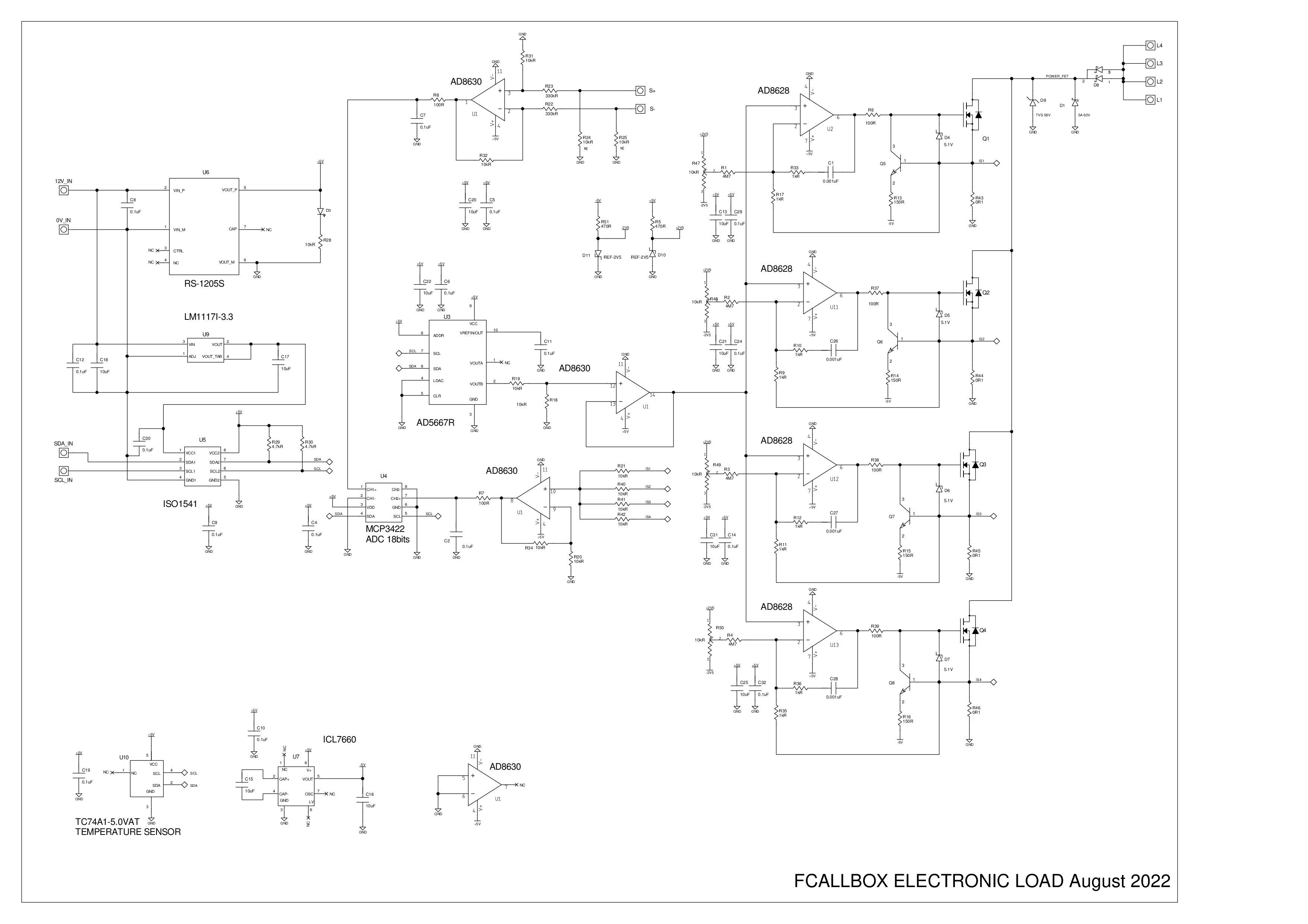

Schéma
Télécharger le schéma ici
Nomenclature
Vue de dessus
| Ref |
Description |
Fabricant / référence |
Prix |
| C2,C4,C5,C6,C>7,C8,C9,C11,C12,C19,C24,C25,C29,C30,C32 |
Condensateur 100nF 50V 10% X5R 0603 |
Toutes marques |
---- |
| C10,C13,C14,C15,C16,C17,C18,C20,C21,C22,C31 |
Condensateur 10uF 10V 10% X5R 0603 |
Toutes marques |
---- |
| C1,C26,C27,C28, |
Condensateur 1nF 50V 10% X5R 0603 |
Toutes marques |
---- |
| R22,R23 |
Résistance 330KR 1% 0603 |
Toutes marques |
---- |
| R15,R20,R21,R28,R31,R32,R34,R,R,R40,R42 |
Résistance 10KR 1% 0603 |
Toutes marques |
---- |
| R18 |
Résistance 1K2 5% 0603 |
Toutes marques |
---- |
| R19 |
Résistance 18K 5% 0603 |
Toutes marques |
---- |
| R13,R14,R15,R16 |
Résistance 150R 5% 0603 |
Toutes marques |
---- |
| R6,R7,R8,R37,R38,R39 |
Résistance 100R 5% 0603 |
Toutes marques |
---- |
| R5,R51 |
Résistance 470R 5% 0603 |
Toutes marques |
---- |
| R9,R10,R11,R12,R17,R33,R34,R35,R36 |
Résistance 1KR 1% 0603 |
Toutes marques |
---- |
| R29,R30 |
Résistance 4K7 5% 0603 |
Toutes marques |
---- |
| R1,R2,R3,R4 |
Résistance 4M7 5% 0603 |
Toutes marques |
---- |
| R43,R44,R45,R46 |
Résistance 0.1R 5W 5% |
280-CR5-0.1-RC |
4 x 0.3€ |
| R47,R48,R49,R50 |
Potentiometre 10K multi tours |
3224W-1-103E |
4 x 4.8€ |
| U9 |
Circuit intégré LDO 3.3V 800mA SOT223-4 |
LM1117IMPX-3.3/NOPB Texas Instruments |
1 x 1€ |
| U5 |
isolateur I2C ISO1541D |
ISO1541D TEXAS INSTRUMENTS |
1 x 4.2€ |
| D3 |
LED verte 2.5mm |
Toutes marques |
---- |
| U6 |
Convertisseur 12V 5V 2W isolé RS-1205S |
RECOM RS-1205S |
1 x 13€ |
| U3 |
Circuit intégré DAC AD5667R 16bits MSOP10 |
Analog Devices AD5667RBRMZ |
1 x 9.9€ |
| U10 |
Capteur de température TC74A1-5.0VAT TO220-5 |
TC74A1-5.0VAT |
1 x 1.22€ |
| U4 |
Circuit intégré ADC 18bits MCP3422A1-E/SN SOIC-8 |
Maxim MCP3422A1-E/SN |
1 x 2.55€ |
| U7 |
Circuit intégré SP6661EN-L SO8 (7660 200mA) |
Maxlinear SP6661EN-L ou équivalent |
1 x 1.4€ |
| U1 |
Circuit intégré AD8630 SOIC-14 |
AD8630ARZ |
1 x 6€ |
| U2,U11,U12,U13 |
Circuit intégré AD8628 SOIC-8 |
AD8628ARTZ-R2 |
4 x 2.7€ |
| Q1,Q2,Q3,Q4 |
MOSFET N 11A @10V VDS / 40A @1V VDS,75V max, 50A max, RDSON < 20mR TO220 |
Nexperia PHP79NQ08LT |
4 x 1.4€ |
| Q5,Q6,Q7,Q8 |
transistor BC846 STO23 |
Toutes marques |
4 x 0.2€ |
| D4,D5,D6,D7 |
Diode Zener 5V1 SOT23 |
Toutes marques |
---- |
| D10,D11 |
Reference de tension 2V5 SOT23 |
LM4040CELT-2.5 |
2 x 1.3€ |
| D1 |
Diode Schottky 5A 60V SK56C V6G D0214AB |
Toutes marques |
1 x 0.6€ |
| D8 |
(dual diode) 40A 100V TO220 |
MBR41H100CTG |
1 x 2.7€ |
| D9 |
Diode TVS 58V |
SMAJ58A |
1 x 0.4€ |
| 4 |
connecteur mâle 2 points 2.54mm |
Toutes marques |
---- |
| M1 |
PCB F00122-1 115x40mm 2 couches |
Toutes marques |
1 x 4€ |
|
Prix HT estimé en 2021 (Mouser) : 85€ HT environ (sans dissipateur ni ventilateurs ni boitier )
Circuit imprimé
La carte F00122-1 est de dimensions 115x40mm.
Télécharger ici les données de fabrication
Assemblage de la carte
|

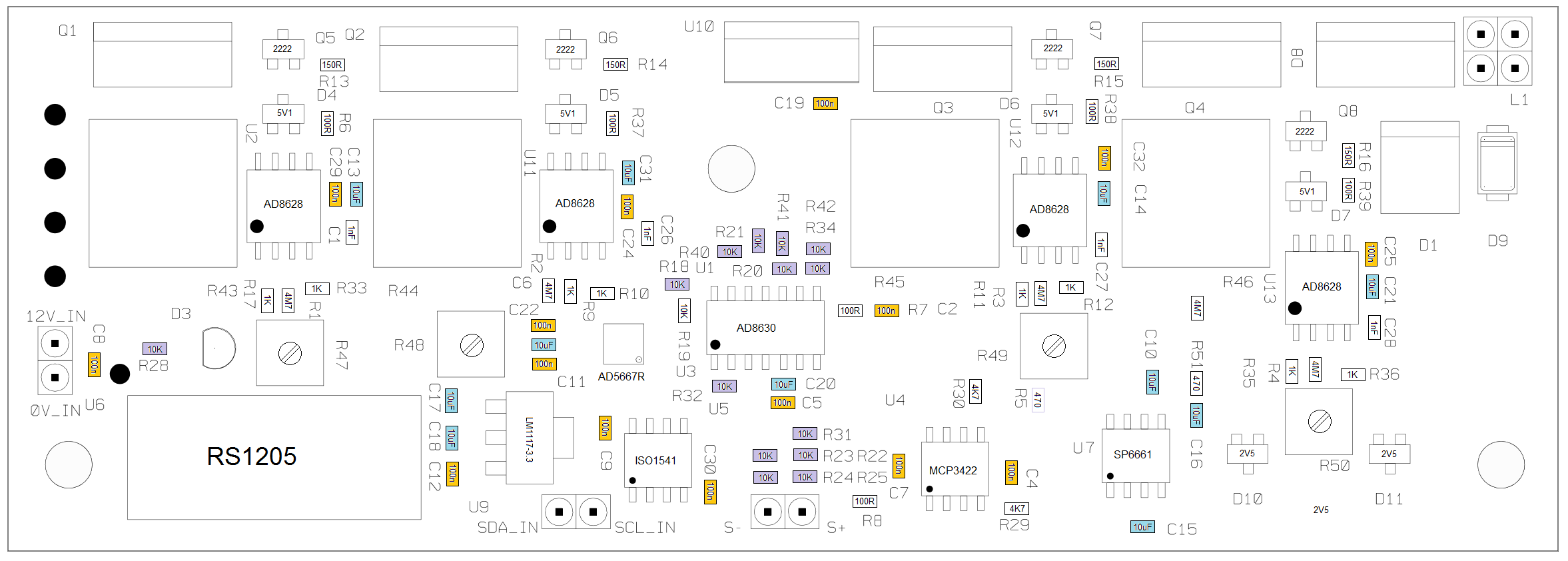

Vue de dessus de la carte
|
Télécharger ici le plan d'assemblage de dessus (au format png)
Télécharger ici le plan d'assemblage de dessus (au format PDF pour recherche des composants)
|

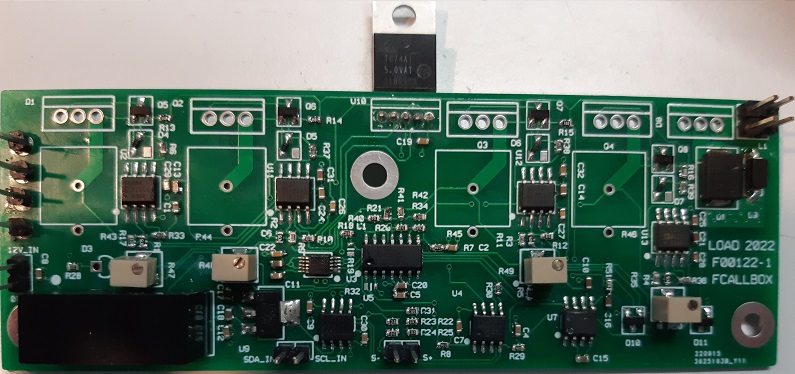

Photo de la carte (sans les FETs et les 0R1)
|
|

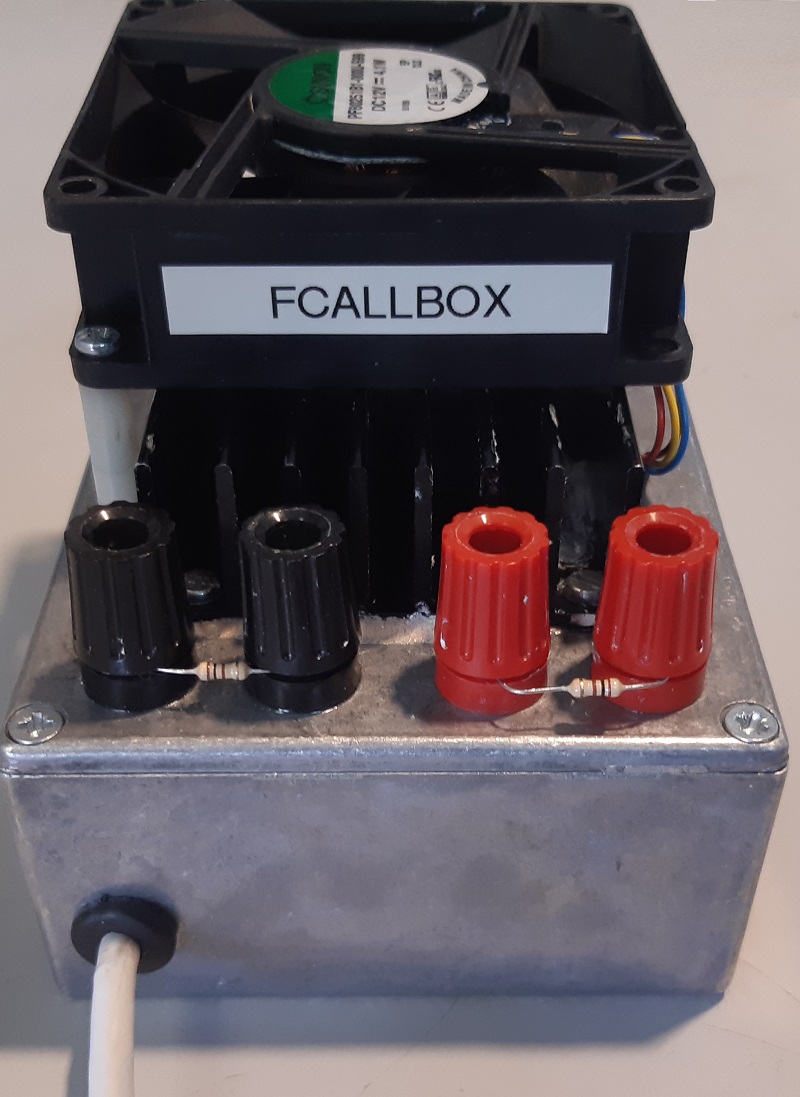

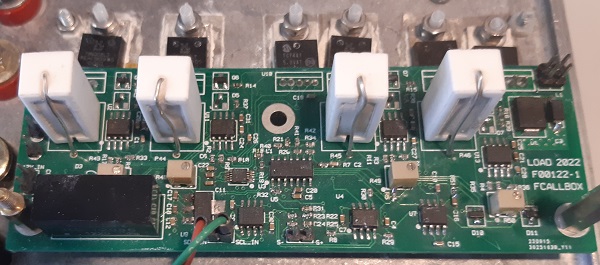

Photo de la carte (complètement câblée et montée)
|
|

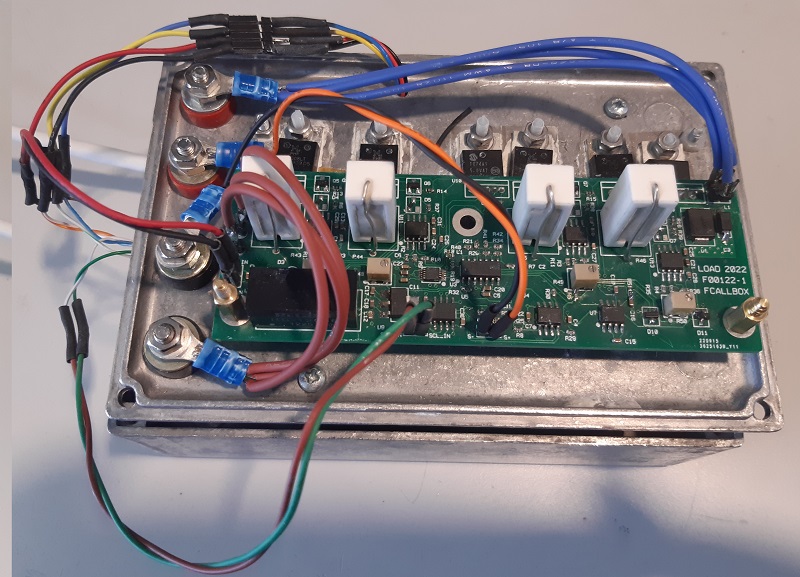

Photo montage
|
Câblage et montage de la carte
La carte est fixée sur un dissipateur de 116x61x25mm type M-B012 Cincon (5.77€) via les 5 x TO220.
Les 6 x T0220 doivent être isolés du dissipateur à l'aide d'isolateurs MICA type Aavid 56-77-11G (5 x 0.22€).
Un ventilateur 80x80x25 12V (ex SUNON PF80251B1-000U-S99) doit être fixé sur le dissipateur pour assurer la protection en température des 4 MOSFET TO220. (note : noir 0V , rouge 12V , jaune retour speed, bleue PWM)
|

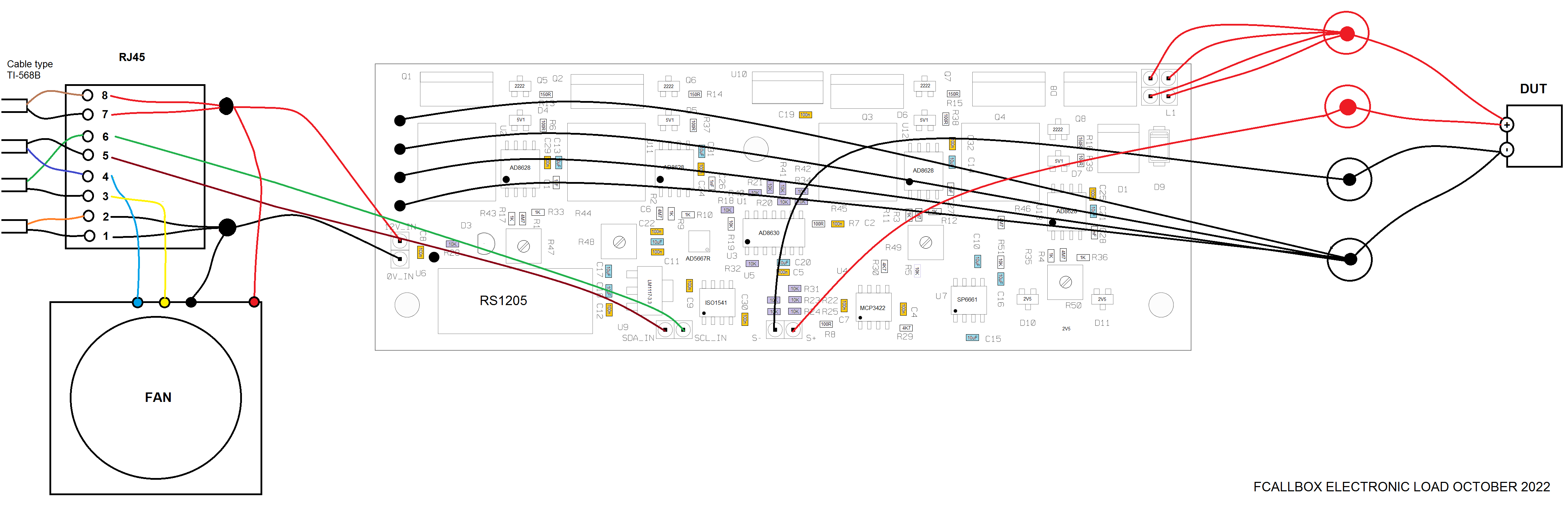

Câblage de la carte
|
|
