CARTE INTERFACE FPGA POUR SYSTEME DE MEASURE FCALLBOX

Description

Cette carte à base de FPGA est le coeur de l'analyseur logique, de l'oscilloscope, du générateur de fonction arbitraire et Fréquenemètre

Sommaire

• Bloc diagramme

• Schéma de la carte

• nomenclature de la carte

• Circuit imprimé

• Assemblage de la carte

• FPGA : CODE IMPLEMENTATION

BLOC DIAGRAMME

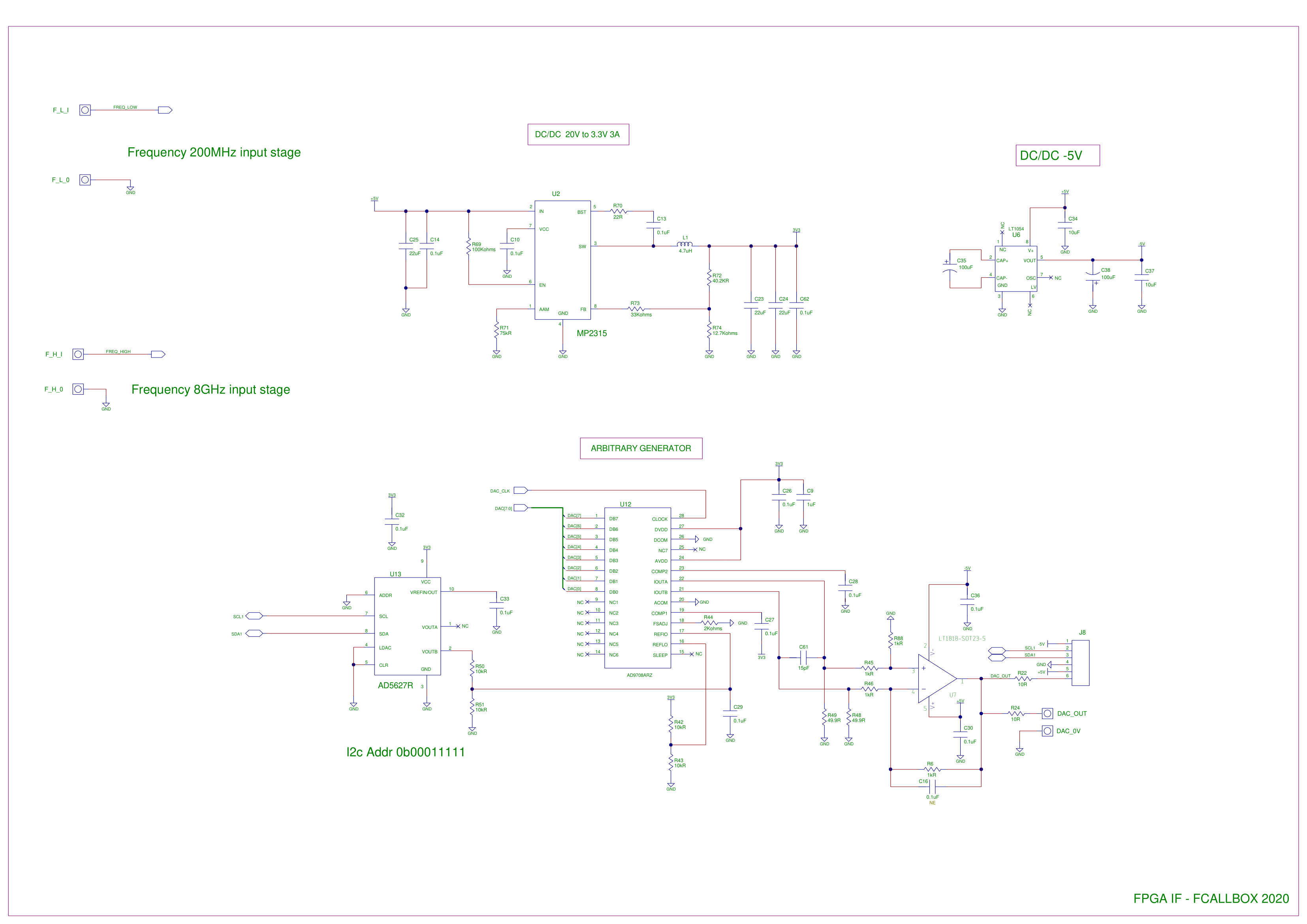

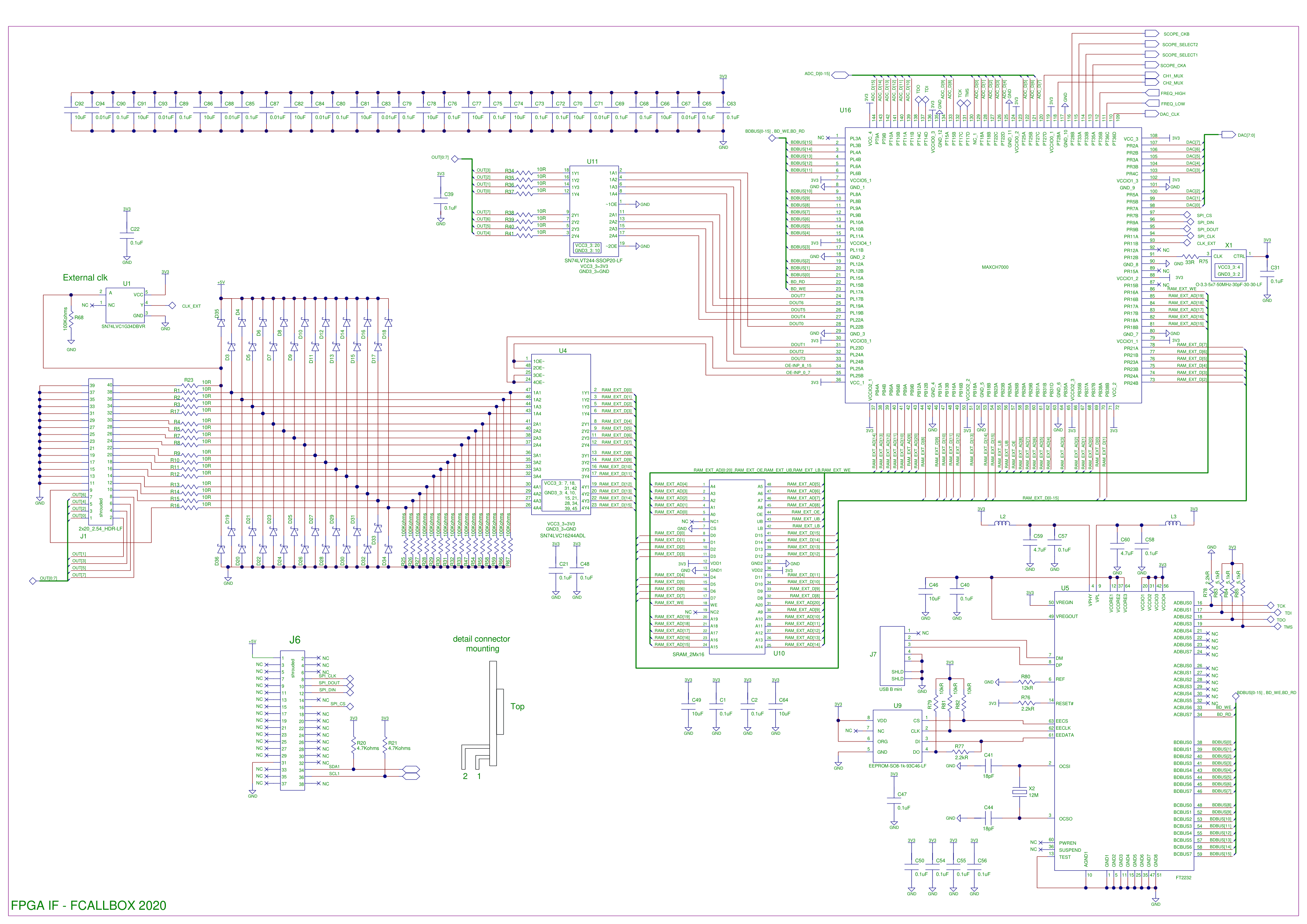

Schéma

Télécharger le schéma ici

Nomenclature

Vue de dessus Ref Description Fabricant / référence Prix D40,D41 Diode schottky SDO323 BAS416 NXP 2 x 0.16€ R1,R2,R3,R4,R5,R7,R8,R9,R10,R11,R12,R13,R14,R15,R16,R17,R22,R23,R34,R35,R36,R37,R38,R39,R40,R41,R24 Résistance 10R 5% 0603 Toutes marques 28 x 0.02€ R18,R19 Résistance 100R 5% 0603 Toutes marques 2 x 0.02€ R25 à R33, R47,R54,R55,R58,R59,R66,R67,R68 Résistance 100KR 5% 0603 Toutes marques 17 x 0.02€ R42,R86,R87,R62,R63,R79,R81,R82 Résistance 10K 1% 0603 Toutes marques 11 x 0.02€ R48,R49 Résistance 49R9 1% 0603 Toutes marques 2 x 0.02€ R50 Résistance 0R 1% 0603 Toutes marques 2 x 0.02€ R45,R46 Résistance 1K 1% 0603 Toutes marques 8 x 0.02€ R6,R88 Résistance 2K2 1% 0603 Toutes marques 8 x 0.02€ R56,R60 Résistance 3K3 1% 0603 Toutes marques 8 x 0.02€ R57,R61 Résistance 5K6 1% 0603 Toutes marques 8 x 0.02€ R73 Résistance 33K 1% 0603 Toutes marques 0.02€ R75 Résistance 33R 1% 0603 Toutes marques 1 x 0.02€ R70 Résistance 22R 1% 0603 Toutes marques 1 x 0.02€ R20,R21 Résistance 4K7 1% 0603 Toutes marques 2 x 0.02€ R44 Résistance 2K 1% 0603 Toutes marques 1 x 0.02€ R77,R78 Résistance 2K2 1% 0603 Toutes marques 1 x 0.02€ R72 Résistance 40K2 1% 0603 Toutes marques 1 x 0.02€ R83,R84,R85 Résistance 5K1 1% 0603 Toutes marques 1 x 0.02€ R74 Résistance 12K7 1% 0603 Toutes marques 1 x 0.02€ R71 Résistance 68K 1% 0603 Toutes marques 1 x 0.02€ C16 Condensateur 10pF 50V 10% COG 0603 Toutes marques 1 x 0.05€ C41,C44 Condensateur 18pF 50V 10% COG 0603 Toutes marques 2 x 0.05€ C45,C51 Condensateur 33pF 50V 10% COG 0603 Toutes marques 2 x 0.05€ C61 Condensateur 15pF 50V 10% COG 0603 Toutes marques 0.05€ C67 Condensateur 10nF 50V 10% X5R 0603 Toutes marques 0.05€ C20 Condensateur 1uF 10V 10% X5R 0603 Toutes marques 0.05€ C38 Condensateur 100uF AVX F910J107MBAAJ6 Toutes marques 2 x 0.6€ C10,C13,C22,C27,C29,C31,C32,C33,C36,C39,C47,C50,C53,C52,C62, Condensateur 100nF 50V 10% X5R 0603 Toutes marques 31 x 0.03€ C23,C24 Condensateur 22uF 6.3V 10% X5R 0603 Toutes marques 2 x 0.3€ C3,C4,C5,C6,C37,C34,C19,C15 Condensateur 10uF 6.3V 10% X5R 0603 Toutes marques 8 x 0.06€ L5 inductance 100uH 270mA 18120 EPCOS B82422A1223K10 ou équivalent 0.5€ L1 inductance 47uH 6A 30mR 7x7 BOURNS SRP6540-4R7M ou équivalent 1 x 1€ L2,L3 ferrite 600R 0603 TE BMB1J0600PN8 ou équivalent 2 x 0.1€ U16 Circuit intégré FPGA Machx02 7000HC TQFP144 Lattice LCMXO2-7000HC-6TG144 17.41€ U9 Circuit EEPROM 93LC56 SO8 Microchip 93LC56BT-I/SN ou équivalent 0.2€ U5 Circuit FT2232HL LQFP 64 Microchip FT2232HL 6€ U1 Circuit SN74LVC1G34DBVR single buffer gate TI SN74LVC1G34DBVR ou équivalent 0.24€ U11 Circuit Intégré SN74LVT244 SSOP20 Texas Instruments SN74LVT244BDBR 0.7€ U4 Circuit Intégré SN74LVC16244 buffer 16 inputs SSOP48 Texas Instruments SN74LVC16244ADL 1.1€ U12 Circuit intégré DAC 8 bits 100Mbps Analog Devices AD9708ARZ 6.5€ U13,U17 Circuit intégré DAC AD5627R 12its SOIC-8 Analog Devices AD5627RBRMZ-1 2 x 4€ U3 Circuit intégré ADC dual 8 bits 100Mbps Analog Devices AD9288BSTZ-10 19.4€ U14 Circuit intégré LT1819 AOP 400MHz double SO8 Analog Devices LT1819CS8#TRPBF 2.3€ U2 Circuit Intégré MP2315 SOT23-8 MPS (Monolithic Power System) / MP2315GJ 2€ U7 Circuit intégré LT1818 AOP 400MHz single SOT23-5 Analog Devices LT1818CS5#TRMPBF 1.44€ U8 Circuit Intégré 74HCT4053D SOIC16 Texas Instruments 74HCT4053D 0.4€ U10 SRAM 10ns 2Mx16 TSOP48 12x20mm 0.5mm ISSI IS61WV204816BLL-10TLI 19.6€ X1 oscillateur 50MHz 50ppm 5x7 CTS CB3LV-3C-50M0000 or equivalent 1.2€ X2 quartz 12MHz (AT, 16pF) 30ppm HC49U Abracon ABL-8.912MHz-B4Y or equivalent 0.3€ J1 connecteur HE10 2x20 2.54mm TE 6-103166-8 8€ J6 Connecteur mâle coudé 2x19 pas 2.54mm Toutes marques 1€ J8 Connecteur mâle 1x6 pas 2.54mm Toutes marques 1€ J7 USB mini B type jack horizontal SMD CUI UJ2-MBH-1-SMT-TR 0.43€

Vue de dessous Ref Description Fabricant / référence Prix D3 à D36 Diode schottky SDO323 BAS416 NXP 34 x 0.16€ R69 Résistance 100KR 5% 0603 Toutes marques 1 x 0.02€ R76 Résistance 2K2 1% 0603 Toutes marques 1 x 0.02€ R80 Résistance 12K 1% 0603 Toutes marques 1 x 0.02€ C1,C2,C14,C17,C18,C21,C40,C42,C43,C48,C54,C55,C56,C57,C58,C63,C65,C68,C69,C72,C73,C75,C76,C79,C80,C85,C89,C90,C26,C28,C30 Condensateur 100nF 50V 10% X5R 0603 Toutes marques 31 x 0.03€ C71,C83,C84,C87,C88,C93,C94, Condensateur 10nF 50V 10% X5R 0603 Toutes marques 7 x 0.03€ C9 Condensateur 1uF 10V 10% X5R 0603 Toutes marques 1 x 0.05€ C59,C60 Condensateur 4.7uF 50V 10% X5R 0603 Toutes marques 2 x 0.05€ C7,C8,C11,C12,C46,C49,C64,C66,C70,C74,C77,C78,C81,C82,C86,C91,C92 Condensateur 10uF 6.3V 10% X5R 0603 Toutes marques 17 x 0.06€ C25 Condensateur 22uF 6.3V 10% X5R 0603 Toutes marques 1 x 0.3€

Prix HT estimé en 2020

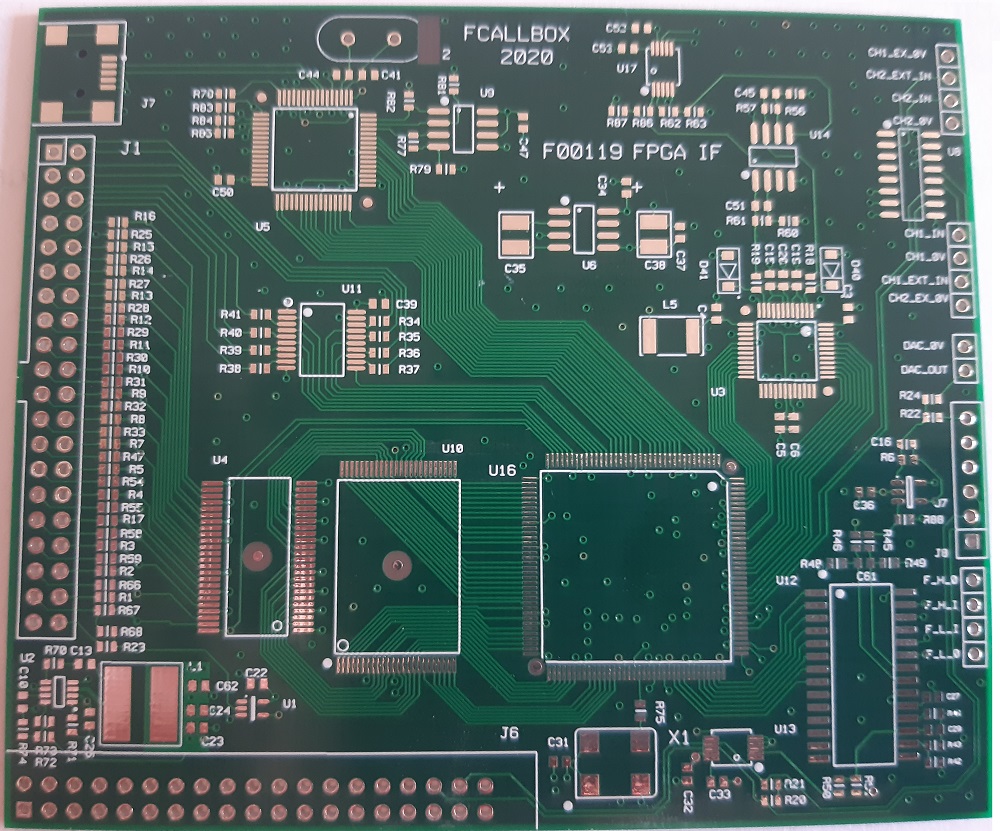

Circuit imprimé

La carte F00119 est de dimensions 100x85mm .

Télécharger ici les données de fabrication

Assemblage de la carte

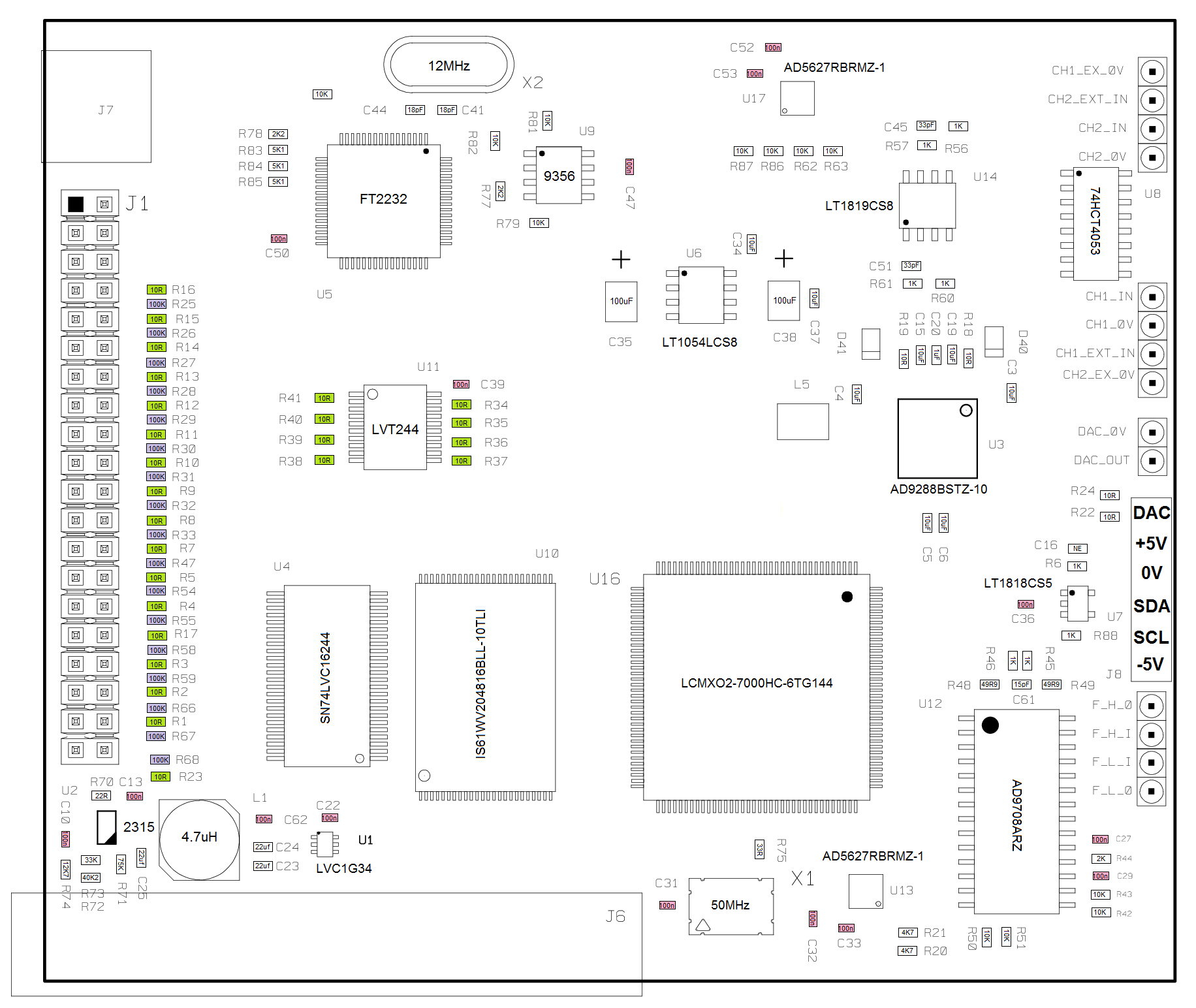

Vue de dessus

Télécharger ici le plan d'assemblage de dessus sans les valeurs (pour recherche REF DES)
Télécharger ici le plan d'assemblage de dessus avec les valeurs

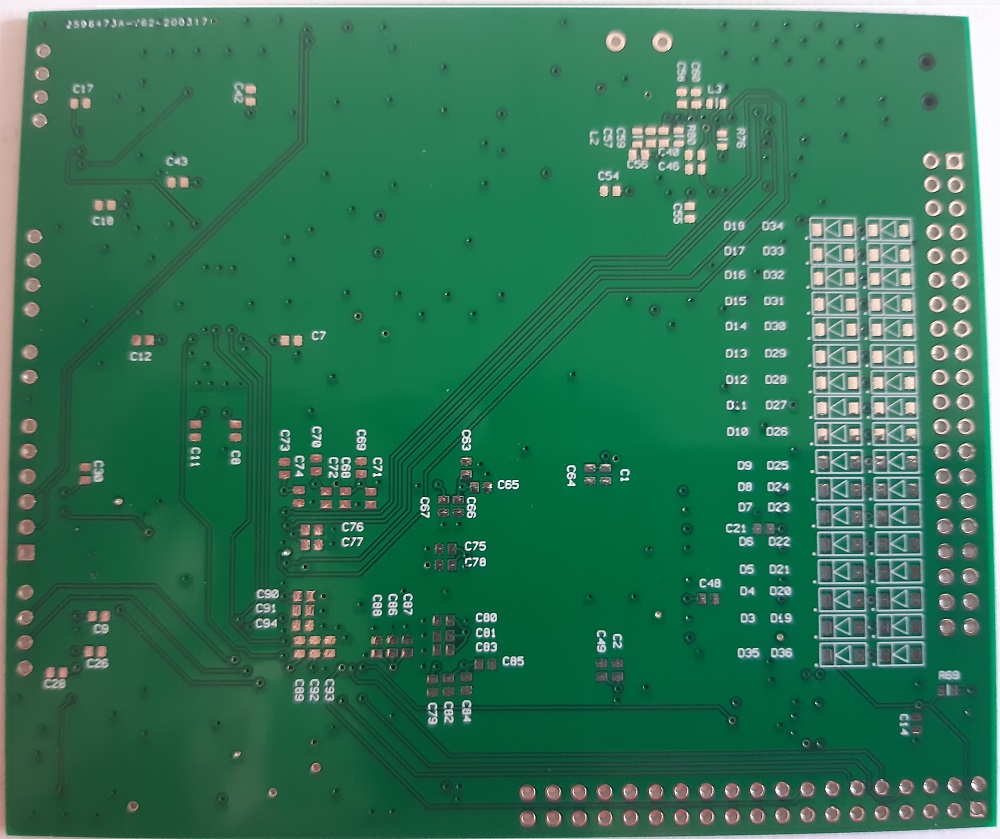

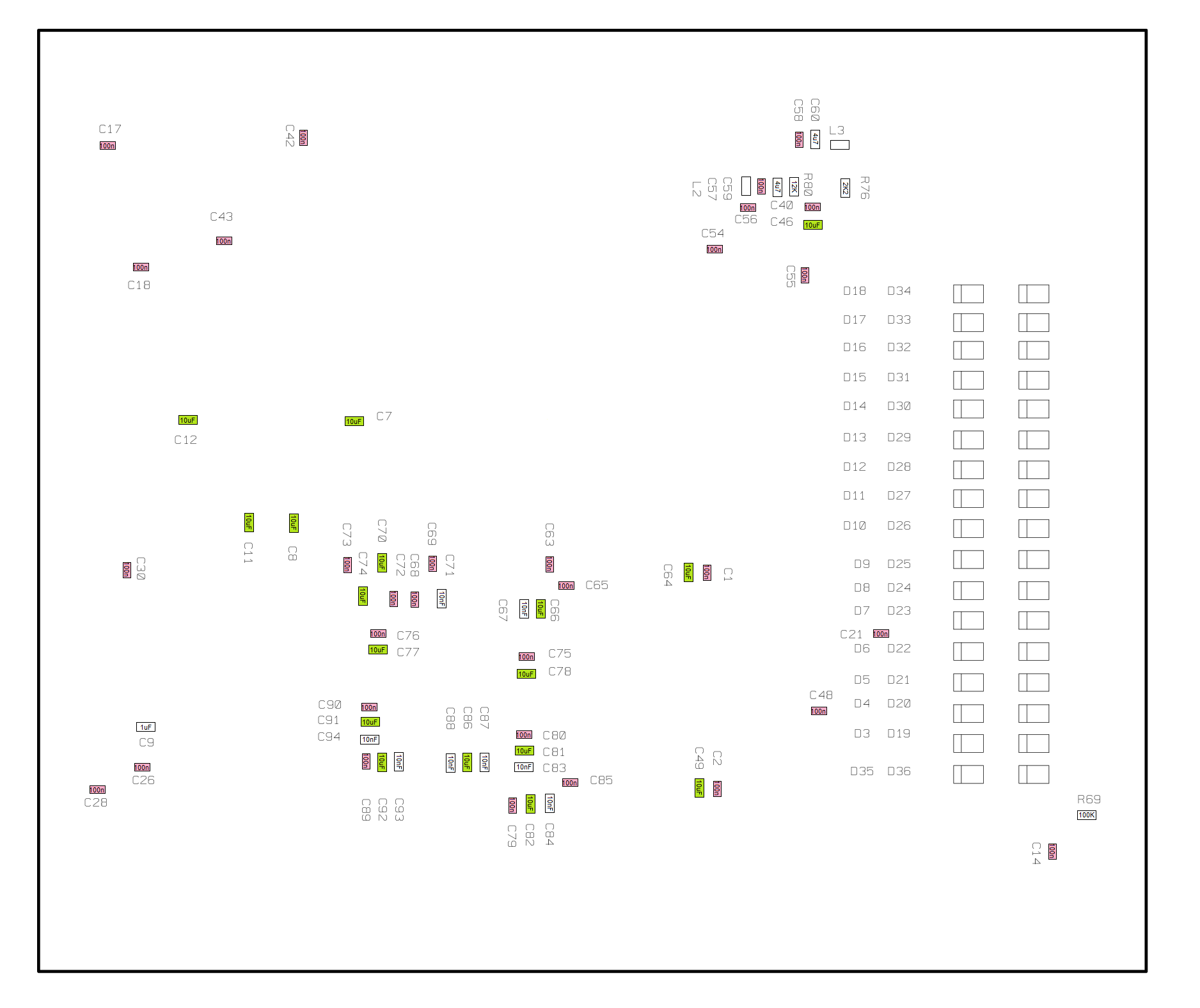

Vue de dessous

Télécharger ici le plan d'assemblage de dessous sans les valeurs (pour recherche REF DES)
Télécharger ici le plan d'assemblage de dessous avec les valeurs

Modifications :

• Afin de réduire le bruit sur les traces de l'oscillospe, souder une 100nF sur R63 et R87

• Afin de réduire le bruit sur les traces de l'oscillospe, souder 4 x 49R9 sur les entrées : CH1_EX_0V & CH2_EXT_IN , CH2_IN & CH2_0V , CH1_IN & CH1_0V , CH1_EXT_IN & CH2_EX_0V

• la pin pour l'ADC bit 0 était sur une pin NC du FPGA, souder un fil entre U16-1 et U3-37

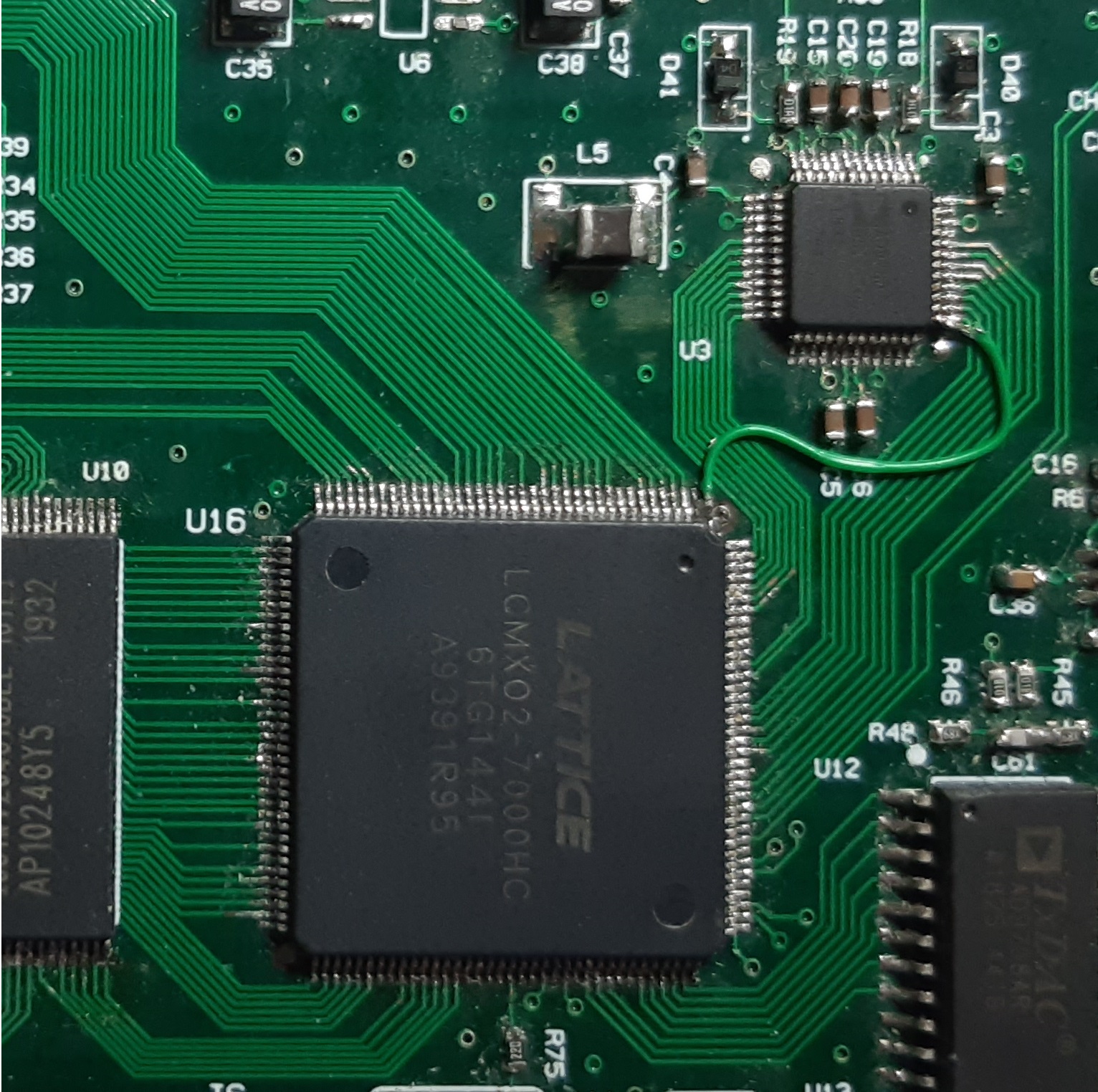

Photo de la carte

FPGA CODE IMPLEMENTATION

REGISTERS :

REGISTERS WRITABLE SUMMARY

Addr	function name	description
01	FPGA_REG_LOGIC_DOUT	Write 8bits on the DOUT outputs
02	FPGA_REG_LOGIC_DIN_GPIO	set GPIO for 16 logic inputs selection
03	FPGA_REG_SCOPE_GPIO	set GPIO for scope pins selection
04	FPGA_REG_FR_LG_SAMPLING	set frequency sampling for Frequency meter and Logic Analyser and misc bits
05	FPGA_REG_WRITE_RAM_DATA	set 16bits data to write in RAM LOGIC Analyzer / SCOPE or 8 bits data for LOGIC DOUT or DDS RAM
06	FPGA_REG_WRITE_RAM_REG	bits register for LOGIC Analyzer / SCOPE and LOGIC DOUT or DDS
07	FPGA_REG_ANAL_TRIG_DONT_CARE	LOGIC Analyzer trigger : don't care bits
08	FPGA_REG_ANAL_TRIG_EDG_UP	LOGIC Analyzer trigger : Edge UP bits
09	FPGA_REG_ANAL_TRIG_EDG_DW	LOGIC Analyzer trigger : Edge DOWN bits
10	FPGA_REG_ANAL_TRIG_LV0	LOGIC Analyzer trigger : LEVEL 0 bits
11	FPGA_REG_ANAL_TRIG_LV1	LOGIC Analyzer trigger : LEVEL 1 bits
12	FPGA_REG_DDS_CLK_MSB	set frequency sampling for LOGIC DOUT or DDS
13	FPGA_REG_DDS_CLK_LSB	set frequency sampling for LOGIC DOUT or DDS
14	FPGA_REG_DDS_SIZE	set Arbitrary Generator pattern size
15	FPGA_SCOPE_TRIGGER_THRESHOLD	set Scope trigger thresholds
16	FPGA_SCOPE_TIME_BASE	set Scope time base
17	FPGA_SCOPE_SETTING	set Scope settings
18	FPGA_SCOPE_PULSE_MSB	set Scope trigger pulse time MSB
19	FPGA_SCOPE_PULSE_LSB	set Scope trigger pulse time LSB

REGISTERS READABLE SUMMARY

Addr	function name	description
01	FPGA_REG_RAM_ADDR_READ	read current RAM address
02	FPGA_REG_RAM_DATA_READ	read current RAM data
03	FPGA_REG_FREQ_LSB_READ	read Frequency from frequeny meter LSB (D0-D15)
04	FPGA_REG_FREQ_MSB_READ	read Frequency from frequeny meter MSB (D8-D31)
05	FPGA_REG_STATUS	read FPGA status bits

REGISTERS WRITABLE :

Register 01 : FPGA_REG_LOGIC_DOUT

Write 8bits on the DOUT outputs

SPI format <0x0001 > <Dout> :

A15	A14	A13	A12	A11	A10	A09	A08	A07	A06	A05	A04	A03	A02	A01	A00
0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	1

D15	D14	D13	D12	D11	D10	D09	D08	D07	D06	D05	D04	D03	D02	D01	D00
-	-	-	-	-	-	-	-	D07	D06	D05	D04	D03	D02	D01	D00

Register 02 : FPGA_REG_LOGIC_DIN_GPIO

set GPIO for 16 logic inputs selection

SPI format <0x0002 > <bits> :

A15	A14	A13	A12	A11	A10	A09	A08	A07	A06	A05	A04	A03	A02	A01	A00
0	0	0	0	0	0	0	0	0	0	0	0	0	0	1	0

D15	D14	D13	D12	D11	D10	D09	D08	D07	D06	D05	D04	D03	D02	D01	D00
-	-	-	-	-	-	-	-	-	-	-	-	-	OE INO 8_15	OE INO 0_7	OE INP DBL

D0 : OE INP DBL : select buffer to put inputs 0 to 7 on RAM data bus 8 to 15 , default 0 (not selected)

D1 : OE INO 0_7 : select buffer to put inputs 0 to 7 on RAM data bus 0 to 7 , default 0 (not selected)

D2 : OE INP DBL : select buffer to put inputs 8 to 15 on RAM data bus 8 to 15 , default 0 (not selected)

Register 03 : FPGA_REG_SCOPE_GPIO

set GPIO for scope pins selection

SPI format <0x0003 > <bits> :

A15	A14	A13	A12	A11	A10	A09	A08	A07	A06	A05	A04	A03	A02	A01	A00
0	0	0	0	0	0	0	0	0	0	0	0	0	0	1	1

D15	D14	D13	D12	D11	D10	D09	D08	D07	D06	D05	D04	D03	D02	D01	D00
-	-	-	-	-	-	-	-	-	-	CH2 MUX	CH1 MUX	D04	D03	SCOPE SELECT2	SCOPE SELECT1

D0 : SCOPE SELECT1 : , default 0 (not selected)

D1 : SCOPE SELECT2 : , default 0 (not selected)

D2 :

D3 :

D4 : CH1 MUX : , default 0 (CH1 internal input selected)

D5 : CH2 MUX : , default 0 (CH2 internal input selected)

Register 04 : FPGA_REG_FR_LG_SAMPLING

set frequency sampling for Frequency meter and Logic Analyser

SPI format <0x0004 > <bits> :

A15	A14	A13	A12	A11	A10	A09	A08	A07	A06	A05	A04	A03	A02	A01	A00
0	0	0	0	0	0	0	0	0	0	0	0	0	1	0	0

D15	D14	D13	D12	D11	D10	D09	D08	D07	D06	D05	D04	D03	D02	D01	D00
FR/PE	FR_START	FR_DTY	FR_FREQ_MOD	FR_FREQ_COUNT	FR_FREQ_CLR	FR_DIV1	FR_DIV0	FR_INP1	FR_INP0	CNT_INP	-	LG_DIV3	LG_DIV2	LG_DIV1	LG_DIV0

D15 : FR/PE : Frequency (1) or Period (0) measurement mode

D14 : FR_START : Frequency or Period measurement start, actif at 1, must be reset manually by setting bit to 0

D13 : FR_DTY : Duty Cycle measurement, actif at 1, measure TON, must be used with periode measurement to compute the duty cycle

D12 : FR_FREQ_MOD : Frequency or counter mode, Frequency at 1

D11 : FR_FREQ_COUNT : counter mode, counting input pulses when 1

D10 : FR_FREQ_CLR : counter mode, reset counter when 1

D09-D08 : FR_DIV1-0 : Frequency Meter gate : 10ms (0) , 100ms (1) , 1s (2) , 10s (3)

D07-D06 : FR_INP1-0 : Frequency Meter input selection : Freq low (0) , Freq Hig (1) , Freq SCOPE (2)

D05 : CNT_INP : Counter START/STOP input selection : CLK_EXT input (0) , button on screen (1)

D03-D00 : LG_DIV3-0 : Logic Analyser sampling :

100MHz (0),50MHz (1) , 25MHz (2), 10MHz (3), 5MHz (4) , 2.5MHz (5), 1MHz (6), ,500KHz (7) , 250KHz (8), 100KHz (9),

50KHz (10) , 25KHz (11), 10KHz (12), 5KHz (13) , 2.5KHz (14), 1KHz (15),

Register 05 : FPGA_REG_WRITE_RAM_DATA

set 16bits data to write in RAM LOGIC Analyzer / SCOPE or 8 bits data for LOGIC DOUT or DDS RAM

SPI format <0x0005 > <bits> :

A15	A14	A13	A12	A11	A10	A09	A08	A07	A06	A05	A04	A03	A02	A01	A00
0	0	0	0	0	0	0	0	0	0	0	0	0	1	0	1

D15	D14	D13	D12	D11	D10	D09	D08	D07	D06	D05	D04	D03	D02	D01	D00
D15	D14	D13	D12	D11	D10	D09	D08	D07	D06	D05	D04	D03	D02	D01	D00

D15 - D00 : data for RAM LOGIC Analyzer/ SCOPE or 8 bits data for LOGIC DOUT or DDS RAM

Register 06 : FPGA_REG_WRITE_RAM_REG

bits register for LOGIC Analyzer / SCOPE and LOGIC DOUT or DDS

SPI format <0x0006 > <bits> :

A15	A14	A13	A12	A11	A10	A09	A08	A07	A06	A05	A04	A03	A02	A01	A00
0	0	0	0	0	0	0	0	0	0	0	0	0	1	1	0

D15	D14	D13	D12	D11	D10	D09	D08
LG_SCP_CNT_CLR	LG_SCP_CNT_PROG_MOD	LG_SCP_CNT_INC	LG_SCP_RAM_WE	D11	D10	D09	D08

D07	D06	D05	D04	D03	D02	D01	D00
D07	DOUT_DDS_DIS_CLR	DOUT_DDS_ONE_SHOT	DOUT_DDS_CNT_CLR	DOUT_DDS_CNT_PROG_MOD	DOUT_DDS_CNT_INC	DOUT_DDS_RAM_WE	RAM_DIN_WRITE_or_INPUT

D15 LG_SCP_CNT_CLR : reset counter RAM Analyzer/SCOPE (actif at 1)

D14 LG_SCP_CNT_PROG_MOD : set Analyzer/SCOPE in RUN mode when 0 and RAM write or read mode when set to 1 (note in PROG mode the triggers are reseted)

D13 LG_SCP_CNT_INC : clock counter RAM Analyzer/SCOPE (used in RAM write or read mode)

D12 LG_SCP_RAM_WE : Write RAM Analyzer/SCOPE (at 1 to set the WRITE mode and 0 for read)

D06 DOUT_DDS_DIS_CLR :

D05 DOUT_DDS_ONE_SHOT :

D04 DOUT_DDS_CNT_CLR : reset counter LOGIC DOUT or DDS (actif at 1)

D03 DOUT_DDS_CNT_PROG_MOD : set LOGIC DOUT or DDS in RUN mode when 0 and RAM write or run mode when set to 1

D02 DOUT_DDS_CNT_INC : clock counter LOGIC DOUT or DDS (used in RAM write or run mode)

D01 DOUT_DDS_RAM_WE : Write LOGIC DOUT or DDS (at 1 to set the WRITE mode and 0 for run mode)

D00 RAM_DIN_WRITE_or_INPUT : at 1 to set the value of FPGA_REG_WRITE_RAM_DATA register on data in of the 2 RAMs , at 0 to present the LOGIC inputs 0-15

Register 07 : FPGA_REG_ANAL_TRIG_DONT_CARE

LOGIC Analyzer trigger : don't care bits

SPI format <0x0007 > <bits> :

A15	A14	A13	A12	A11	A10	A09	A08	A07	A06	A05	A04	A03	A02	A01	A00
0	0	0	0	0	0	0	0	0	0	0	0	0	1	1	1

D15	D14	D13	D12	D11	D10	D09	D08	D07	D06	D05	D04	D03	D02	D01	D00
D15	D14	D13	D12	D11	D10	D09	D08	D07	D06	D05	D04	D03	D02	D01	D00

set bit to 1 to define input bit trigger to Don't care, the trigger will not take care of any event on the pin to 1 (D15-D0 correspond to inputs 16-1)

Register 08 : FPGA_REG_ANAL_TRIG_EDG_UP

LOGIC Analyzer trigger : Edge UP bits

SPI format <0x0008 > <bits> :

A15	A14	A13	A12	A11	A10	A09	A08	A07	A06	A05	A04	A03	A02	A01	A00
0	0	0	0	0	0	0	0	0	0	0	0	1	0	0	0

D15	D14	D13	D12	D11	D10	D09	D08	D07	D06	D05	D04	D03	D02	D01	D00
D15	D14	D13	D12	D11	D10	D09	D08	D07	D06	D05	D04	D03	D02	D01	D00

set bit to 1 to define input bit trigger as edge rising event (D15-D0 correspond to inputs 16-1)

Register 09 : FPGA_REG_ANAL_TRIG_EDG_DW

LOGIC Analyzer trigger : Edge DOWN bits

SPI format <0x0009 > <bits> :

A15	A14	A13	A12	A11	A10	A09	A08	A07	A06	A05	A04	A03	A02	A01	A00
0	0	0	0	0	0	0	0	0	0	0	0	1	0	0	1

D15	D14	D13	D12	D11	D10	D09	D08	D07	D06	D05	D04	D03	D02	D01	D00
D15	D14	D13	D12	D11	D10	D09	D08	D07	D06	D05	D04	D03	D02	D01	D00

set bit to 1 to define input bit trigger as edge falling event (D15-D0 correspond to inputs 16-1)

Register 10 : FPGA_REG_ANAL_TRIG_LV0

LOGIC Analyzer trigger : LEVEL 0 bits

SPI format <0x000a > <bits> :

A15	A14	A13	A12	A11	A10	A09	A08	A07	A06	A05	A04	A03	A02	A01	A00
0	0	0	0	0	0	0	0	0	0	0	0	1	0	1	0

D15	D14	D13	D12	D11	D10	D09	D08	D07	D06	D05	D04	D03	D02	D01	D00
D15	D14	D13	D12	D11	D10	D09	D08	D07	D06	D05	D04	D03	D02	D01	D00

set bit to 1 to define input bit trigger as ZERO level state (D15-D0 correspond to inputs 16-1)

Register 11 : FPGA_REG_ANAL_TRIG_LV1

LOGIC Analyzer trigger : LEVEL 1 bits

SPI format <0x000b > <bits> :

A15	A14	A13	A12	A11	A10	A09	A08	A07	A06	A05	A04	A03	A02	A01	A00
0	0	0	0	0	0	0	0	0	0	0	0	1	0	1	1

D15	D14	D13	D12	D11	D10	D09	D08	D07	D06	D05	D04	D03	D02	D01	D00
D15	D14	D13	D12	D11	D10	D09	D08	D07	D06	D05	D04	D03	D02	D01	D00

set bit to 1 to define input bit trigger as ONE level state (D15-D0 correspond to inputs 16-1)

Register 12 : FPGA_REG_DDS_CLK_MSB

set frequency sampling for LOGIC DOUT or DDS

SPI format <0x000c > <bits> :

A15	A14	A13	A12	A11	A10	A09	A08	A07	A06	A05	A04	A03	A02	A01	A00
0	0	0	0	0	0	0	0	0	0	0	0	1	1	0	0

D15	D14	D13	D12	D11	D10	D09	D08	D07	D06	D05	D04	D03	D02	D01	D00
D15	D14	D13	D12	D11	D10	D09	D08	D07	D06	D05	D04	DDS_DIV3	DDS_DIV2	DDS_DIV1	DDS_DIV0

D15-D00 : LOGIC DOUT or DDS sampling MSB

Register 13 : FPGA_REG_DDS_CLK_LSB

set frequency sampling for LOGIC DOUT or DDS

DDS sampling = 100MHz / 2 / val (31bits) , if val =0 then sampling = 100MHz

SPI format <0x000d > <bits> :

A15	A14	A13	A12	A11	A10	A09	A08	A07	A06	A05	A04	A03	A02	A01	A00
0	0	0	0	0	0	0	0	0	0	0	0	1	1	0	1

D15	D14	D13	D12	D11	D10	D09	D08	D07	D06	D05	D04	D03	D02	D01	D00
D15	D14	D13	D12	D11	D10	D09	D08	D07	D06	D05	D04	DDS_DIV3	DDS_DIV2	DDS_DIV1	DDS_DIV0

D15-D00 : LOGIC DOUT or DDS sampling LSB

Register 14 : FPGA_REG_DDS_SIZE

set Arbitrary Generator pattern size

SPI format <0x000e > <bits> :

A15	A14	A13	A12	A11	A10	A09	A08	A07	A06	A05	A04	A03	A02	A01	A00
0	0	0	0	0	0	0	0	0	0	0	0	1	1	1	0

D15	D14	D13	D12	D11	D10	D09	D08	D07	D06	D05	D04	D03	D02	D01	D00
-	-	-	-	-	-	D09	D08	D07	D06	D05	D04	D03	D02	D01	D0

D09-D00 : pattern size 0 to 1023

Register 15 : FPGA_SCOPE_TRIGGER_THRESHOLD

set Scope trigger thresholds

SPI format <0x000f > <bits> :

A15	A14	A13	A12	A11	A10	A09	A08	A07	A06	A05	A04	A03	A02	A01	A00
0	0	0	0	0	0	0	0	0	0	0	0	1	1	1	1

D15	D14	D13	D12	D11	D10	D09	D08	D07	D06	D05	D04	D03	D02	D01	D00
D15	D14	D13	D12	D11	D10	D09	D08	D07	D06	D05	D04	D03	D02	D01	D0

D15-D08 : Threshold high

D07-D00 : Threshold low

Register 16 : FPGA_SCOPE_TIME_BASE

set Scope time base

SPI format <0x0010 > <bits> :

A15	A14	A13	A12	A11	A10	A09	A08	A07	A06	A05	A04	A03	A02	A01	A00
0	0	0	0	0	0	0	0	0	0	0	1	0	0	0	0

D15	D14	D13	D12	D11	D10	D09	D08	D07	D06	D05	D04	D03	D02	D01	D00
D15	D14	D13	D12	D11	D10	D09	D08	D07	D06	D05	D04	D03	D02	D01	D0

D04-D00 : time base :

250ns (0),500ns (1) , 1us (2), 2.5us (3), 5us (4) , 10us (5), 25us (6), ,50us (7) , 100us (8), 250us (9) , 500us (10) , 1ms (11) , 2.5ms (12)

5ms (13), 10ms (14), 25ms (15), 50ms (16) , 100ms (17) , 250ms (18) , 500ms (19) , 1s (20) , 2.5s (21) , 5s (22) , 10s (23) , 25s (24) , 50s (25) , EXT (26)

Register 17 : FPGA_SCOPE_SETTING

set Scope settings

SPI format <0x0011 > <bits> :

A15	A14	A13	A12	A11	A10	A09	A08	A07	A06	A05	A04	A03	A02	A01	A00
0	0	0	0	0	0	0	0	0	0	0	1	0	0	0	1

D15	D14	D13	D12	D11	D10	D09	D08	D07	D06	D05	D04	D03	D02	D01	D00
D15	D14	D13	D12	D11	D10	D09	D08	D07	D06	D05	TR_PUL_S	TR_TYP1	TR_TYP2	TR_SRC1	TR_SRC0

D04 TR_PUL_S : trigger pulse sign, 0 pulse must be < time pulse , 1 pulse must be > time pulse

D03-D02 TR_TYP1-TR_TYP0 : Trigger Type : Edge rise (00) Edge fall(01) Pulse positive(10) Pulse negative (11)

D01-D00 TR_SRC1-TR_SRC0: Trigger source : CH1 (00) CH2 (01) EXT (10)

Register 18 : FPGA_SCOPE_PULSE_MSB

set Scope trigger pulse time MSB

SPI format <0x0012 > <bits> :

A15	A14	A13	A12	A11	A10	A09	A08	A07	A06	A05	A04	A03	A02	A01	A00
0	0	0	0	0	0	0	0	0	0	0	1	0	0	1	0

D15	D14	D13	D12	D11	D10	D09	D08	D07	D06	D05	D04	D03	D02	D01	D00
D15	D14	D13	D12	D11	D10	D09	D08	D07	D06	D05	D04	D03	D02	D01	D00

D15-00 : pulse time MSB

Register 19 : FPGA_SCOPE_PULSE_LSB

set Scope trigger pulse time LSB

SPI format <0x0013 > <bits> :

A15	A14	A13	A12	A11	A10	A09	A08	A07	A06	A05	A04	A03	A02	A01	A00
0	0	0	0	0	0	0	0	0	0	0	1	0	0	1	1

D15	D14	D13	D12	D11	D10	D09	D08	D07	D06	D05	D04	D03	D02	D01	D00
D15	D14	D13	D12	D11	D10	D09	D08	D07	D06	D05	D04	D03	D02	D01	D00

D15-00 : pulse time LSB, note FPGA_SCOPE_PULSE_MSB MUST be set before.

REGISTERS READABLE :

Registre 01 : FPGA_REG_RAM_ADDR_READ

SPI format <0x8001 >

SPI return <bits> :

write :

A14 : RAM_AUTO_INC : when set to 1, the RAM address is incremented at the end of the read

A15	A14	A13	A12	A11	A10	A09	A08	A07	A06	A05	A04	A03	A02	A01	A00
1	RAM_AUTO_INC	0	0	0	0	0	0	0	0	0	0	0	0	0	1

Read :

Return current RAM address A0-A13 (14bits) RAM size =12K

D15	D14	D13	D12	D11	D10	D09	D08	D07	D06	D05	D04	D03	D02	D01	D00
0	0	A13	A12	A11	A10	A09	A08	A07	A06	A05	A04	A03	A02	A01	A00

Registre 02 : FPGA_REG_RAM_DATA_READ

SPI format <0x8002 >

SPI return <bits> :

write :

A14 : RAM_AUTO_INC : when set to 1, the RAM address is incremented at the end of the read

A15	A14	A13	A12	A11	A10	A09	A08	A07	A06	A05	A04	A03	A02	A01	A00
1	RAM_AUTO_INC	0	0	0	0	0	0	0	0	0	0	0	0	0	1

Read :

Return current RAM data D0-D15 (16bits)

D15	D14	D13	D12	D11	D10	D09	D08	D07	D06	D05	D04	D03	D02	D01	D00
D15	D14	D13	D12	D11	D10	D09	D08	D07	D06	D05	D04	D03	D02	D01	D00

Registre 03 : FPGA_REG_FREQ_LSB_READ

SPI format <0x8003 >

SPI return <bits> :

write :

A15	A14	A13	A12	A11	A10	A09	A08	A07	A06	A05	A04	A03	A02	A01	A00
1	0	0	0	0	0	0	0	0	0	0	0	0	0	1	1

Read :

Return Frequency from frequency meter data D0-D15 (16bits)

D15	D14	D13	D12	D11	D10	D09	D08	D07	D06	D05	D04	D03	D02	D01	D00
D15	D14	D13	D12	D11	D10	D09	D08	D07	D06	D05	D04	D03	D02	D01	D00

Registre 04 : FPGA_REG_FREQ_MSB_READ

SPI format <0x8004 >

SPI return <bits> :

write :

A15	A14	A13	A12	A11	A10	A09	A08	A07	A06	A05	A04	A03	A02	A01	A00
1	0	0	0	0	0	0	0	0	0	0	0	0	1	0	0

Read :

Return Frequency from frequency meter data D8-D31 (16bits)

D15	D14	D13	D12	D11	D10	D09	D08	D07	D06	D05	D04	D03	D02	D01	D00
D31	D30	D29	D28	D27	D26	D25	D24	D23	D22	D21	D20	D19	D18	D17	D16

Registre 05 : FPGA_REG_STATUS

SPI format <0x8005 >

SPI return <bits> :

write :

A15	A14	A13	A12	A11	A10	A09	A08	A07	A06	A05	A04	A03	A02	A01	A00
1	0	0	0	0	0	0	0	0	0	0	0	0	1	0	1

Read :

Return FPGA status bits

D15	D14	D13	D12	D11	D10	D09	D08	D07	D06	D05	D04	D03	D02	D01	D00
-	-	-	-	-	-	-	-	-	-	-	-	-	-	TRIG	FREQ_RDY

D00 : FREQ_RDY : 1 during frequency sampling, 0 when finished

D01 : TRIG : at 1 when Logic analyser triggered condition has met, (sampling running has been also stop and RAM can be read)

Copyright François Callanquin, Septembre 2019

Contact : fcallbox@free.fr
