Carte Interface Frequencemètre FCALLBOX
|
|
Description
Cette carte d'interface est utilisée par le système de mesure universel FCALLBOX décrit ici, mais elle peut être utilisée pour d'autres systèmes, elle a les fonctions suivantes :
- Une entrée fréquencemètre 200MHz max, sensibilité : < 10mVpp jusqu'à 1MHz, 30mVpp @ 10MHz, 100mV @25MHz, 500mV @ 50MHz
- Une entrée fréquencemètre 1.1GHz max (entrée divisée par 8 avec un MC12093), sensibilité : voir datasheet du MC12093.
Sommaire
Schéma
Télécharger le schéma ici
Nomenclature
Vue de dessus
| Ref |
Description |
Fabricant / référence |
Prix |
| C4,C5,C8,C10 |
Condensateur 1nF 50V 10% COG 0603 |
Toutes marques |
---- |
| C2,C6,C14,C18,C21,C23,C24 |
Condensateur 100nF 50V 10% X5R 0603 |
Toutes marques |
---- |
| C3,C7,C12,C13,C15,C17 |
Condensateur 10uF 6.3V 10% X5R 0603 |
Toutes marques |
6 x 0.1€ |
| C16 |
Condensateur 10nF 50V 10% X5R 0603 |
Toutes marques |
---- |
| C9 |
Condensateur 2.2uF 10V 10% X5R 0603 |
Toutes marques |
1 x 0.1€ |
| C19,C20,C22 |
Condensateur 1uF 10V 10% X5R 0603 |
Toutes marques |
3 x 0.1€ |
| R1,R8,R9 |
Résistance 10K 1% 0603 |
Toutes marques |
---- |
| R18 |
Résistance 10R 5% 0603 |
Toutes marques |
---- |
| R11 |
Résistance 49R9 1% 0603 |
Toutes marques |
---- |
| R4,R5,R10,R21 |
Résistance 1MR 5% 0603 |
Toutes marques |
---- |
L1,L2 |
Inductance 22uH ou 100uH 1210 |
EPCOS B82422A1223K100 / TAIYO YUDEN CBC3225T101KR ou équivalent
|
2 x 0.2€ |
| U2,U6,U7 |
Circuit intégré 74AUP1GU04 SOT23-5 |
NXP 74AUP1GU04 |
3 x 0.3€ |
| U3,U5 |
Circuit intégré 74AUP1G14 SOT23-5 |
NXP 74AUP1G14 |
2 x 0.36€ |
| U1 |
Circuit intégré MC12093 prescaler by 2/4/8 1.1GHz |
OnSemi MC12093DR2G |
1 x 4.2€ |
| U4 |
Circuit intégré LDO 3.3V 500mA SOT23-5 |
SPX3819M5-L-3-3 ou MIC5504-3.3YM5-TR |
1 x 0.15€ |
| D1,D2 |
Diode STO23 BAS16 |
Toutes marques |
2 x 0.07€ |
| J1 |
Connecteur mâle 1x2 pas 2.54mm |
Toutes marques |
| J2,J6 |
Connecteur SMA coudé |
Adam Tech RF2-03E-T-00-50-G / LPRS SMA RA CONNECTOR ou équivalent |
2 x 2.5€ |
| J3,J4 |
Connecteur SMA vertical |
Amphenol 901-144-8RFX ou équivalent |
2 x 2.5€ |
| PCB |
PCB 56x25mm 2 couches |
Toutes marques |
1 x 2€ |
|
Prix HT estimé en 2024 (Mouser) : 19€ HT environ (dont 10€ de connecteurs SMA)

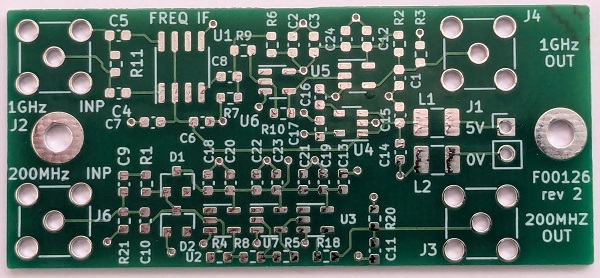

Circuit imprimé
La carte F00126-2 est de dimensions 56x25mm.
Télécharger ici les données de fabrication
Assemblage de la carte
Ne pas câbler les composants en rose.
|
Vue de dessus de la carte
|
|

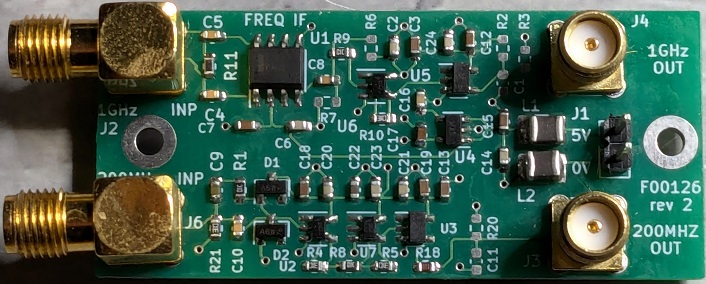

Photo de la carte
|
Télécharger ici le plan d'assemblage de dessus (au format svg)

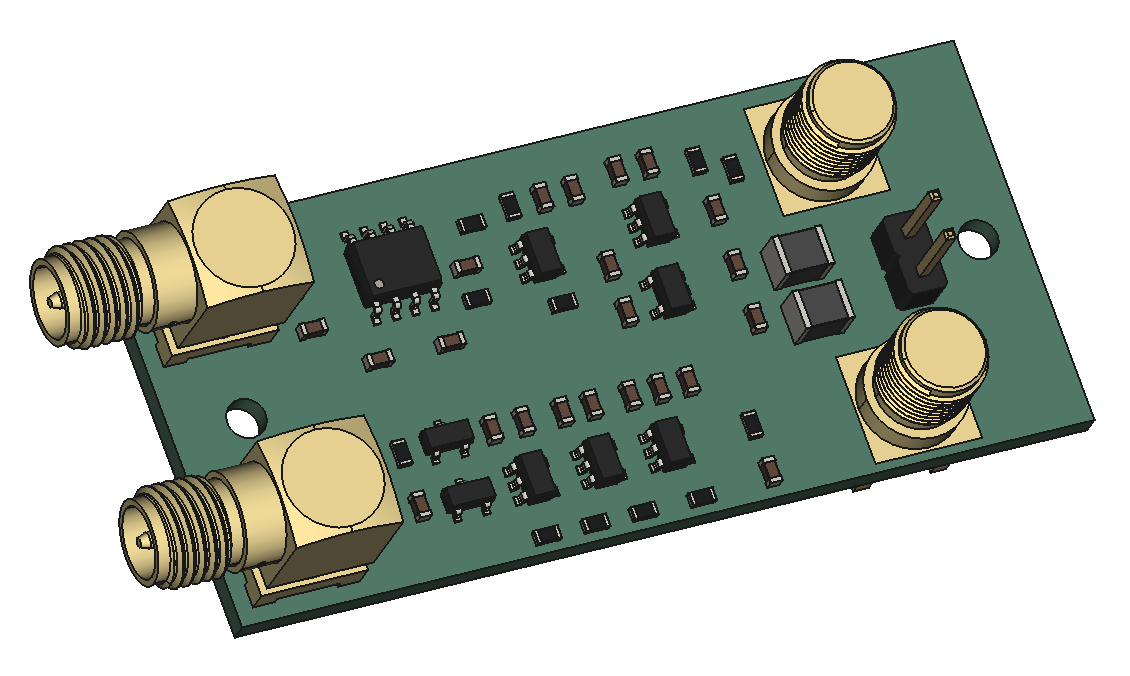

fichier 3D
Télécharger ici le fichier 3D (au format STEP)
|
