MODULE LCR METER et DOUBLE MULTIMETRE FCALLBOX

Description

Cette carte d'interface LCR METER et double multimètre est utilisée par le système de mesure universel FCALLBOX décrit ici

- Le double multimètre a les fonctionnalités suivantes :

Voltmètre DC :

- Ranges : 250mV, 500mV, 1V, 2V, 10V, 25V, 50V, 500V (mais se limiter à 200V pour des raisons de sécurité.

- Auto range.

- Précision : < 0.5% , voir résultats de mesure ici U1 et U2.

- Impédance d'entrée : 4.7M pour les 4 plus haut calibres et 10M pour les autres.

Ampèremètre DC :

- Entrées : 1 , 10A.

- Ranges : Entrée 1A : 125mA, 250mA, 500mA 1A.

- Ranges : Entrée 10A : 1.25A, 2.5A, 5A, 10A.

- Auto range.

- Précision : < 0.5%.

- Impédance d'entrée : 2R pour entrée 1A, 50mR pour entrée 10A.

- Le LCR Mètre a les fonctionnalités suivantes :

Mesure resistance, capacitance, inductance

Résistance Range : xx mR à xxM

capacitance Range : xx pF à xx MF

inductance Range : xx uH à xx H

Fréquence ; 100HZ, 120Hz, 1KHz, 10KHz, 100KHz.

Tension de test : 0.1Vpp à 5Vpp.

Courant de test : xxmA max.

Affichage : R, L, C, D, Q, angle.

Mesures par seconde : x.

Sommaire

• Schéma de la carte

• nomenclature de la carte

• Circuit imprimé

• Assemblage de la carte

• Câblage de la carte

• Fichier 3D

Schéma

Télécharger le schéma ici

Nomenclature

Ref Description Fabricant / référence Prix MULTI Prix LCR C1,C3,C4,C5,C8,C9,C11,C12,C13,C14,C18,C19,C20,C22,C24,C26,C27,C28,C29,C32,C34,C35,C37,C41,C42,C44, C45,C46,C48,C51,C52,C53,C54,C56,C57,C58,C59,C60,C62,C63,C65,C69,C71,C72,C75,C76,C78,C79,C80,C81, C86,C89,C94,C99,C103,C105,C111,C112,C115,C118,C121 Condensateur 100nF 50V 10% X5R 0603 Toutes marques ---- ---- C2,C6,C7,C10,C15,C16,C17,C21,C23,C25,C30,C31,C33,C36,C38,C39,C40,C43,C47,C50,C66,C67, C73,C74,C77,C82,C83,C85,C90,C91,C92,C93,C102,C104,C106,C107,C108,C113,C114,C116,C117,C119,C120,C122 Condensateur 10uF 6.3V 10% X5R 0603 Toutes marques ---- ---- C84 Condensateur 220pF 50V NPO 0603 Toutes marques ---- ---- C49,C61,C64 Condensateur 3.3pF 50V NPO 0603 Toutes marques ---- ---- D1,D2,D3,D4,D5,D6,D7,D8,D9,D10,D11,D12,D13,D18,D21,D22,D23,D24 Diode schottky SDO323 BAS416 NXP 18 x 0.03€ xx x 0.03€ R2,R16,R30,R31 Résistance 9K1 1% 0603 Toutes marques ---- ---- R10,R15,R32,R33,R63 Résistance 100KR 1% 0603 Toutes marques ---- ---- R3,R4,R5,R7,R8,R72,R73,R75,R77,R79 Résistance 4K7 1% 0603 Toutes marques ---- ---- R9,R25,R27,R46,R47,R51,R52,R53,R54,R64,R66,R70,R74,R76,R78,R80 Résistance 100R 1% 0603 Toutes marques ---- ---- R1,R17,R18,R20,R28,R29,R38,R39 Résistance 4M7 1% 1206 Toutes marques ---- ---- R11,R14,R34,R35 Résistance 180K 1% 0603 Toutes marques ---- ---- R12,R13,R36,R37 Résistance 510K 1% 0603 Toutes marques ---- ---- R65,R88,R89,R91,R97 Résistance 10K 1% 0603 Toutes marques ---- ---- R68 Résistance 1K 1% 0603 Toutes marques ---- ---- R19,R44 Résistance 47K 1% 0603 Toutes marques ---- ---- R98,R99 Résistance 0R 1% 0603 Toutes marques ---- ---- R21,R45 Résistance 2K4 1% 0603 Toutes marques ---- ---- R24,R42 Résistance 3K3 1% 0603 Toutes marques ---- ---- R22,R40 Résistance 15KR 1% 0603 Toutes marques ---- ---- R87,R92 Résistance 30KR 1% 0603 Toutes marques ---- ---- R90,R96 Résistance 3K3 1% 0603 Toutes marques ---- ---- R26,R43 Résistance 2K2 1% 0603 Toutes marques ---- ---- R23,R41 Résistance 1K5 1% 0603 Toutes marques ---- ---- L1,L2,L3,L4,L5,L6,L7,L8 inductance 22uH ou 100uH 150mA 1210 EPCOS B82422A1223K100 / TAIYO YUDEN CBC3225T101KR ou équivalent 6 x 0.2€ 6 x 0.2€ U6,U9,U12,U14,U15,U16,U22,U32,U34 Instrumentation Amplifier AD8226 SOIC8 AD8226BRZ Analog Device 9 x 5.5€ ---- U37 Circuit intégré LT1818 AOP 400MHz single SOT23-5 Analog Devices LT1818CS5#TRMPBF ---- 1 x 2.6€ U3, U13 Références de tension 2.5V low noise SOT23 MAX6066AEUR ADI / Maxim 2 x 5.78€ ---- U4, U17 Circuit intégré ICL7660 SO8 Intersil ICL7660CBAZ ou équivalent 2 x 1.8€ ---- U35 Circuit intégré SP6661EN SO8 MaxLinear SP6661EN ou équivalent ----- 1 x 0.9€ U5, U20 isolateur I2C ISO1541D ISO1541D TEXAS INSTRUMENTS 2 x 3.3€ ---- U2,U38 Circuit intégré quad ADC 18bits MCP3424 SOIC-14 Maxim MCP3424x-xSL 1 x 4.7€ ---- U7 Circuit intégré LDO 3.3V 500mA SOT23-5 SPX3819M5-L-3-3 or MIC5504-3.3YM5-TR 1 x 0.4€ ---- U27, U33 Circuit intégré PCF8574 I2C extender SSOP20 Texas Instruments PCF8574PWR ou NXP PCF8574TS ---- 2 x 1.7€ U8, U18 Circuit intégré PCF8574 ou PCF8574A I2C extender SSOP20 Texas Instruments PCF8574PWR ou NXP PCF8574TS ou PCF8574ATS 2 x 1.7€ ---- U29, U30 Circuit intégré PGA103 amplificateur PGA 1 10 100 SO8 TI PGA103U ---- 2 x 9€ U10,U19 Capteur de température TC1047AVNBTR SOT23 Microchip TC1047AVNBTR ---- 2 x 0.7€ U1, U11 74HC4052 SO16 Toutes marques 2 x 0.62€ ---- U21, U26, U28 Circuit intégré 74HCT4052D SOIC16 NXP 74HCT4052D ---- 3 x 0.5€ PS1, PS2 DC DC isolé 5V to 5V RECOM RBE-0505S 2 x 3.1€ ---- J2 Connecteur mâle coudé 2x19 pas 2.54mm Toutes marques ---- ---- J1,J3,J4,J5,J6,J7,J9 Connecteur SMA coudé TE CONREVSMA002 ou équivalent 7 x 2.1€ ---- J8 Connecteur mâle Shrouded 2x8 pas 2.54mm MOLEX 70246-1602 ou équivalent 1 x 3.1€ ---- M1 PCB F00132 100x100mm 4 couches Toutes marques 1 x 7€ (pour 5pcs) ----

Prix HT estimé en 2024 (Mouser) : xx€ HT environ

Circuit imprimé

La carte F00132, 4 couches est de dimensions 100x100mm.

Télécharger ici les données de fabrication

Assemblage de la carte

Ne pas câbler les composants en orange (NE).

Vue de dessus de la carte

Télécharger ici le plan d'assemblage de dessus (au format pdf)

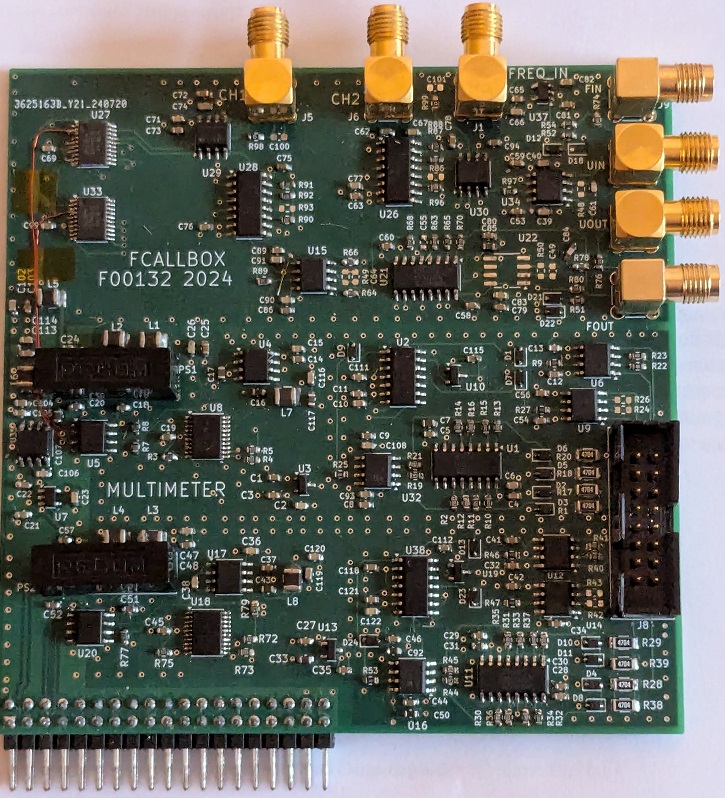

Photo de la carte

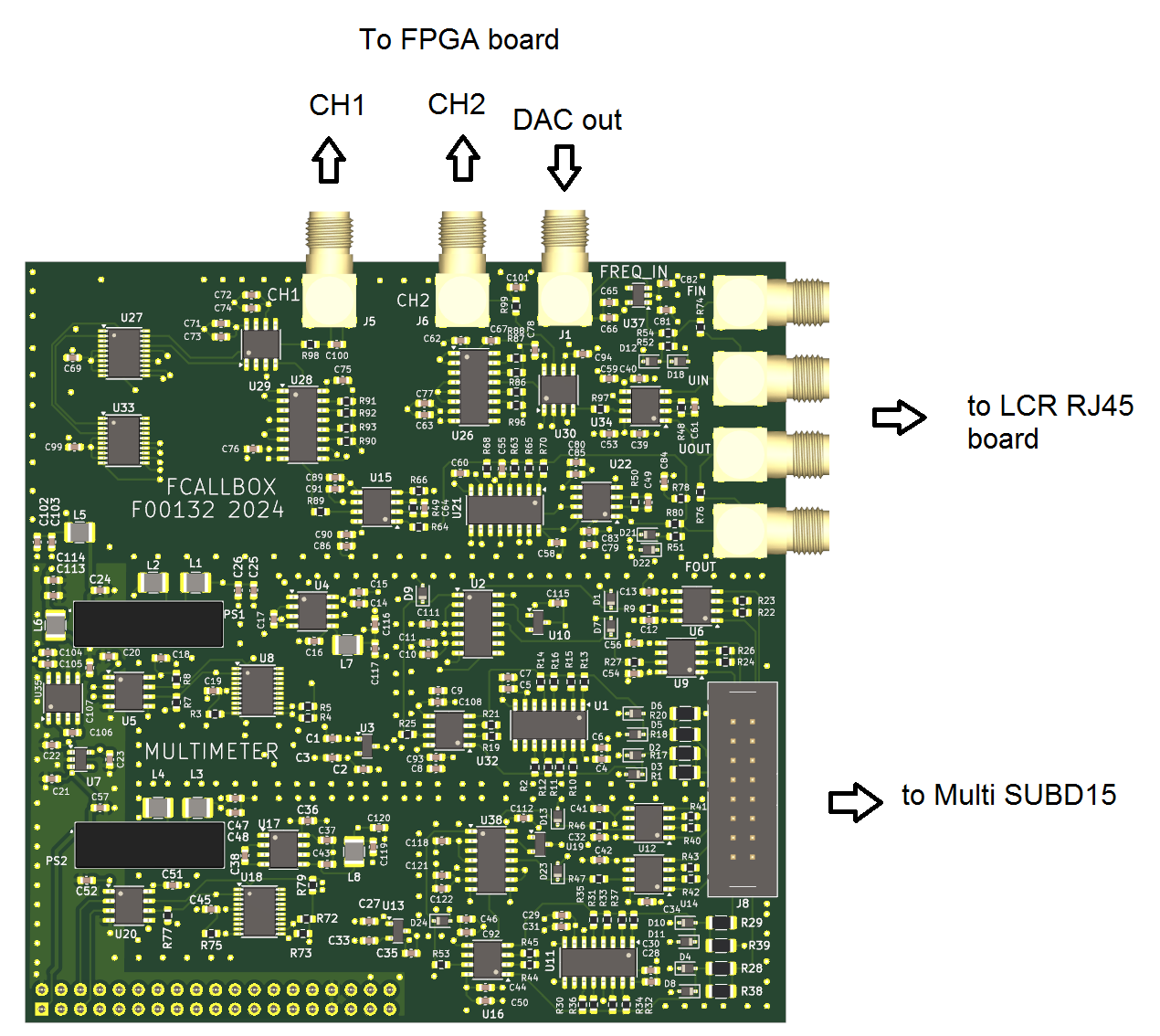

Câblage de la carte

Voir montage détaillé (section Câblage multimètre et LCR) ici

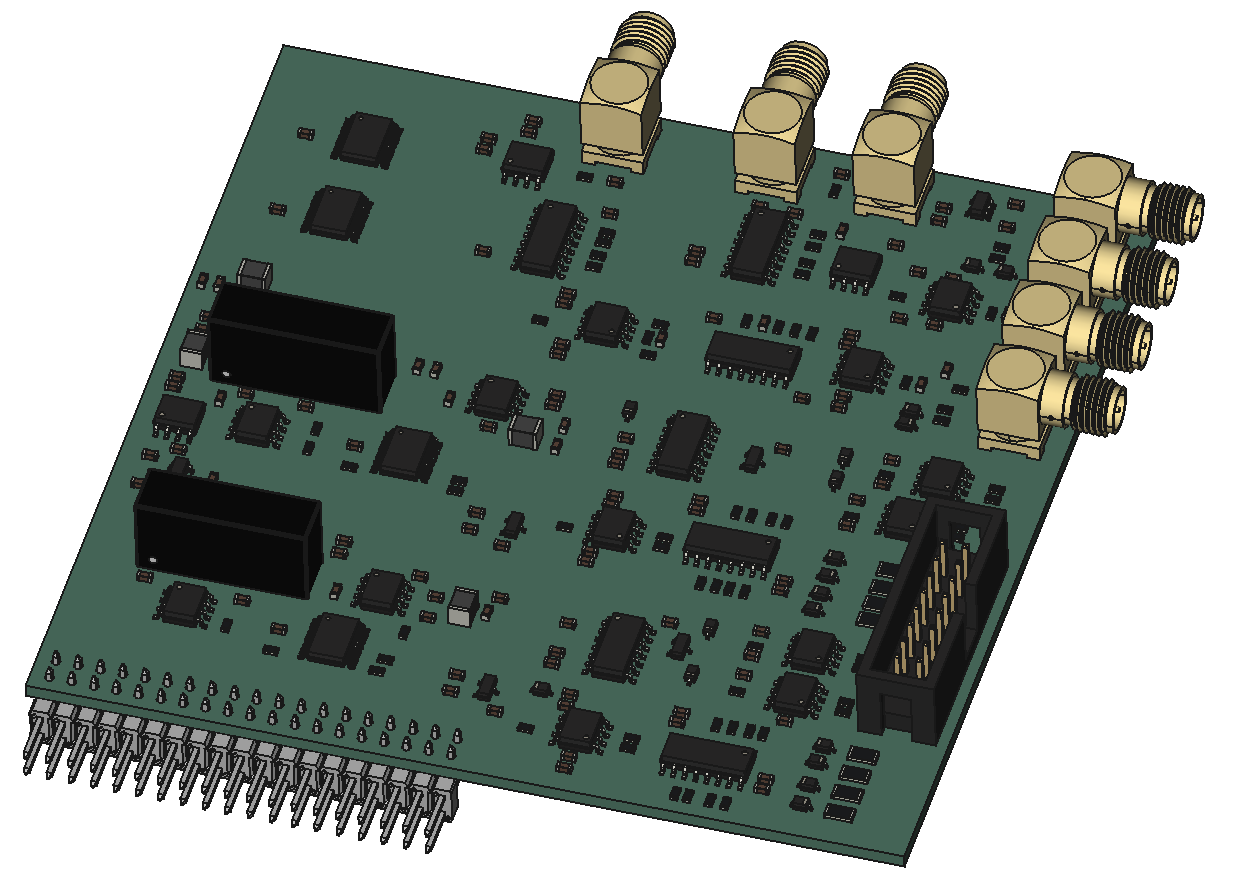

fichier 3D

Télécharger ici le fichier 3D (au format STEP)
