  SYSTEM DE MESURE UNIVERSEL FCALLBOX

  MONTAGE


Sommaire

MONTAGE FACE AVANT

  • Nomenclature :


    • Face avant
    Description Qty Fabricant / référence
    vis 2.5 x 20 mm tête fraisés 5 Toutes marques
    vis 3 x 10 mm tête fraisés 2 Toutes marques
    écrous 2.5 10 Toutes marques
    écrous 3 2 Toutes marques
    BNC Femelle Adaptateur de SMA Mâle à BNC Femelle à Angle Droit Cable 15cm 6 Urcianow sur Amazon ou équivalent
    Carte USB 1 Carte USB à extraire du PCB décrit ici
    Carte RJ45 interface LCR / ENCODER Interface 1 Carte interface LCR / ENCODER Interfacedécrit ici
    led verte 3mm 1 led verte 3mm Toutes marques
    bouton poussoir 3 APEM 9635CD+U482
    Connecteur Sub-D Femelle 15 voies Montage panneau Droit 1 Toutes marques
    Connecteur IDC 3M, 40 contacts 2 rangées, pas 2.54mm Angle droit Montage sur câble 1 3M 4640-6000

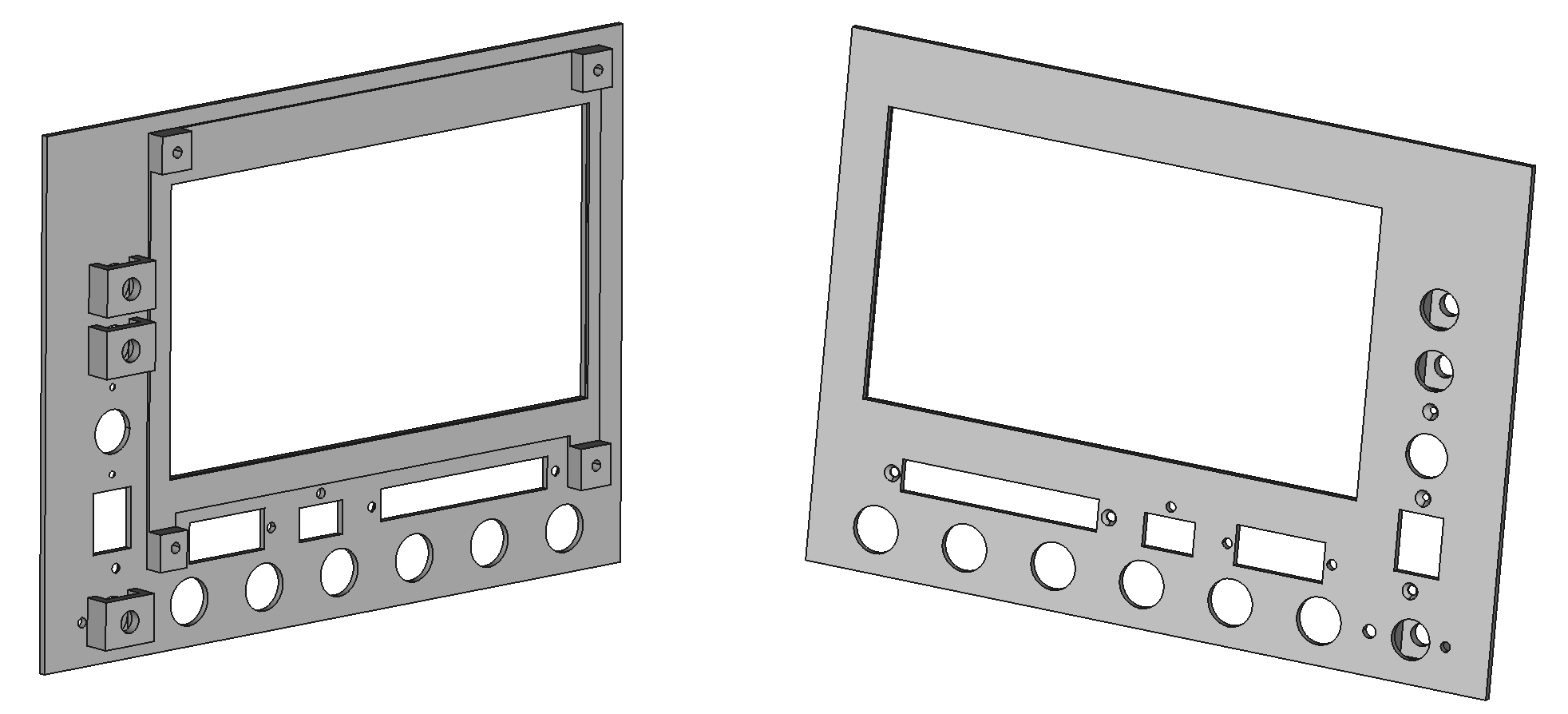

  • Plan façade à imprimer en 3D :




    • Télécharger ici le fichier au format step

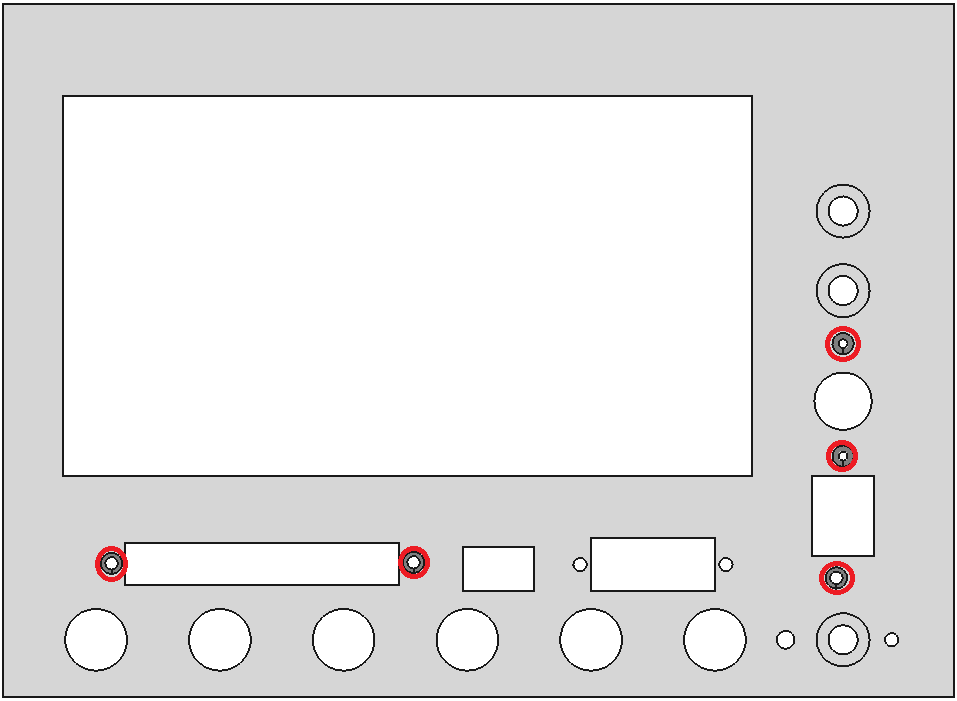

  • Montage des vis et écrous :

    Vis tête fraisée 2.5mm x 20 avec écrous dans les cercles rouge.

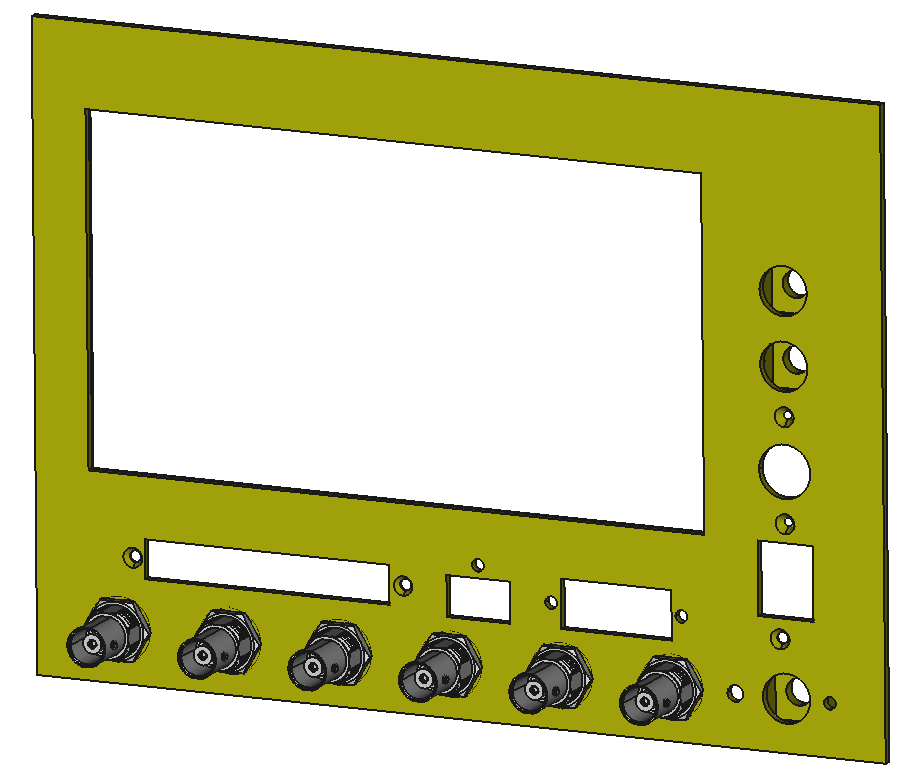

  • Montage des BNC (après avoir collé la facade imprimée) :

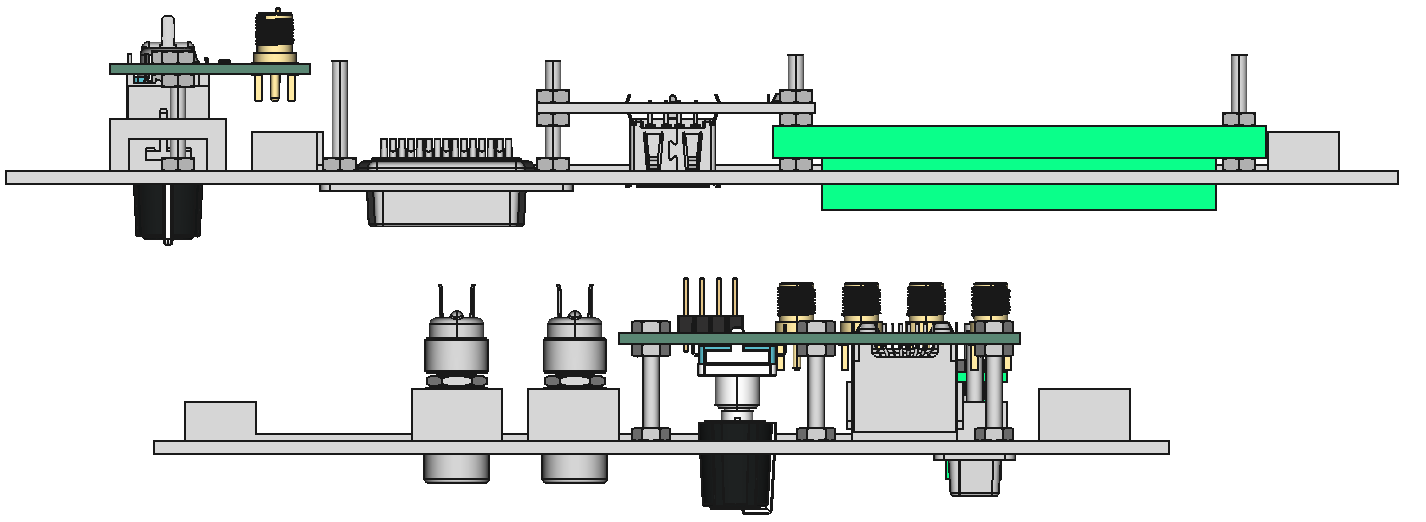

  • Montage boutons / DB15 / connecteur IDC 40 points :

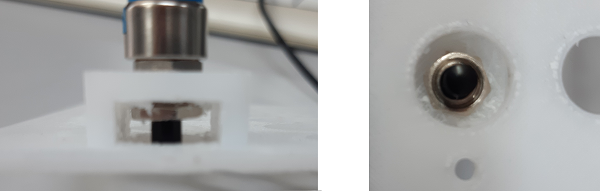

    • Détail montage boutons :

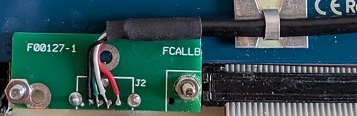

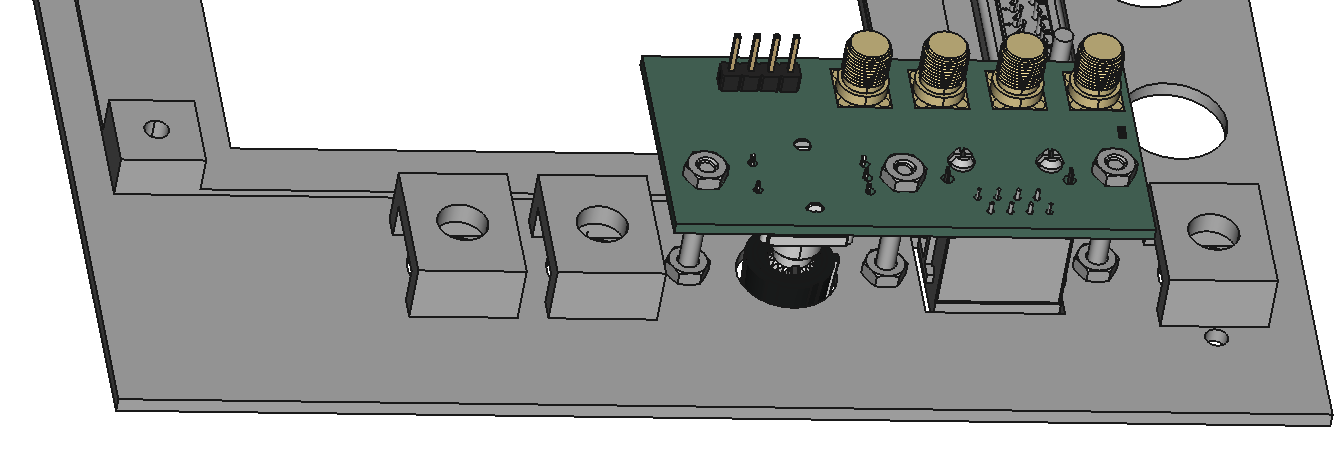

  • Montage connecteur USB en façade :

    • Utiliser le PCB de la Carte RJ45 RJ11 USB décrit ici

    Il faut découper et percer le PCB, çi dessous le gabarit à imprimer à l'échelle 1/1.


    Télécharger ici le plan (png)

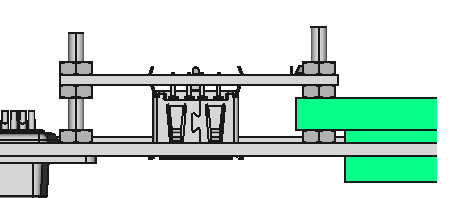

    Ensuite, le fixer avec 4 écrous 2.5mm :


CABLAGE FACE AVANT

    Câblage multimètre, LCR, USB, boutons et led

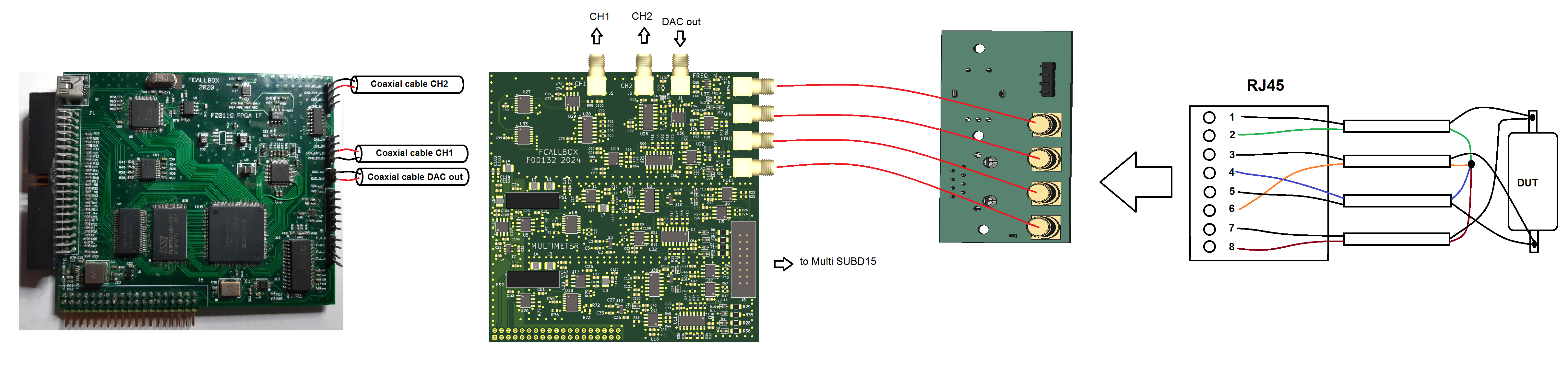

    Câblage de la fonction LCR avec la carte FPGA scope et RJ45

    Câblage connecteur USB

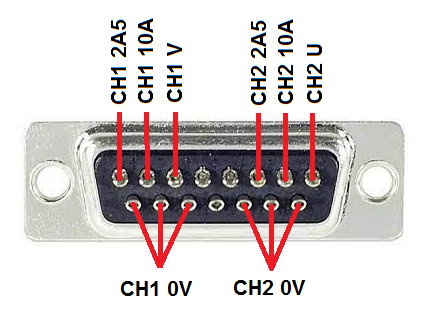

    Câblage de la fonction MULTIMETRE avec le connecteur SUDB25

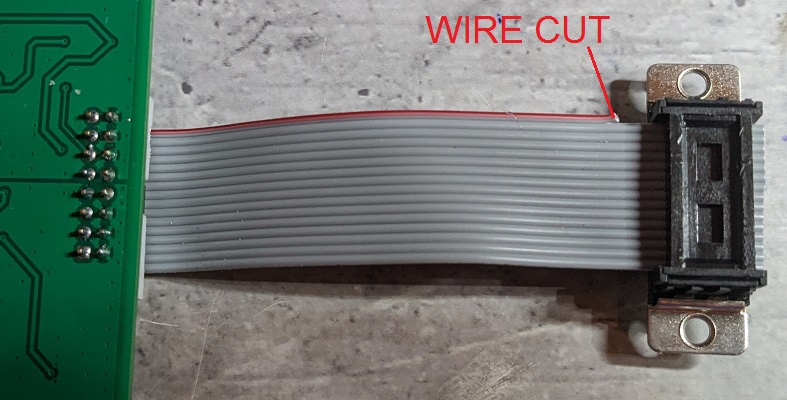

    Câble plat vue de dessous (couper le file rouge)

    Câble plat vue de dessus

    Câblage connecteur IDC 40 points

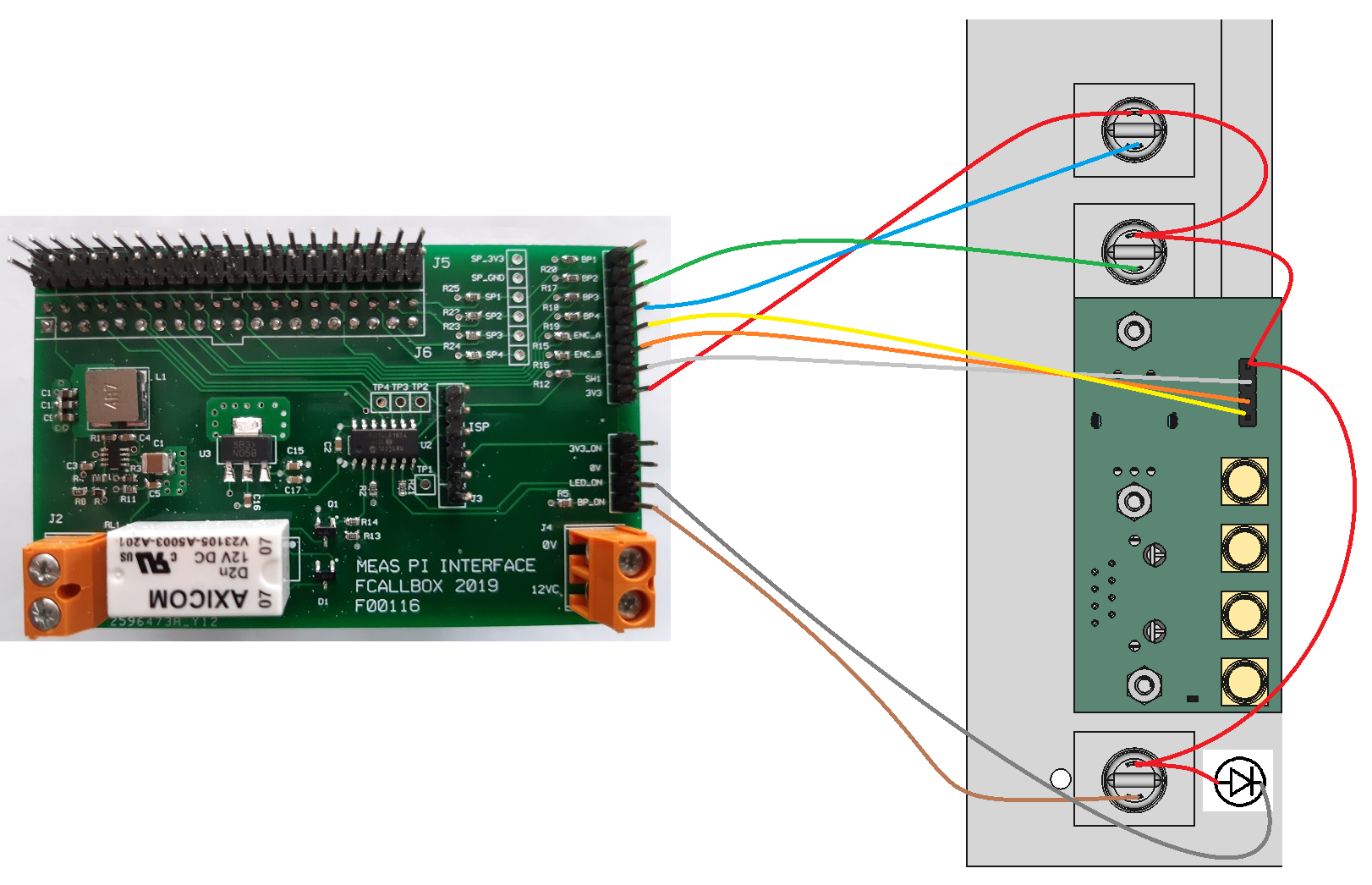

    Câblage boutons et led

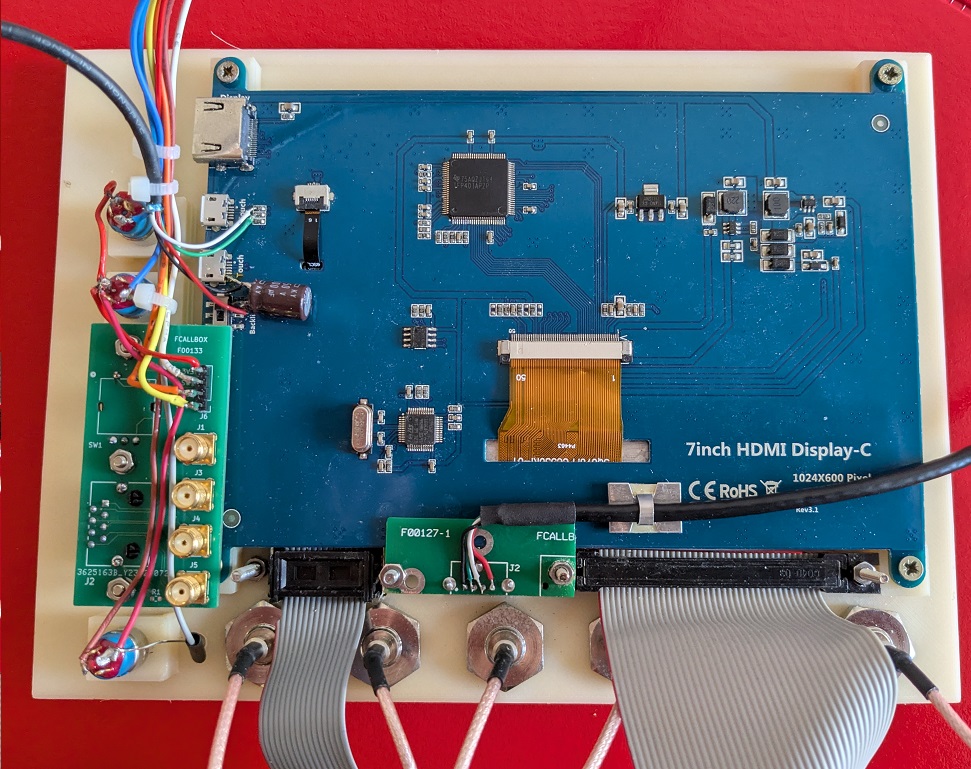

    Photo Câblage face avant

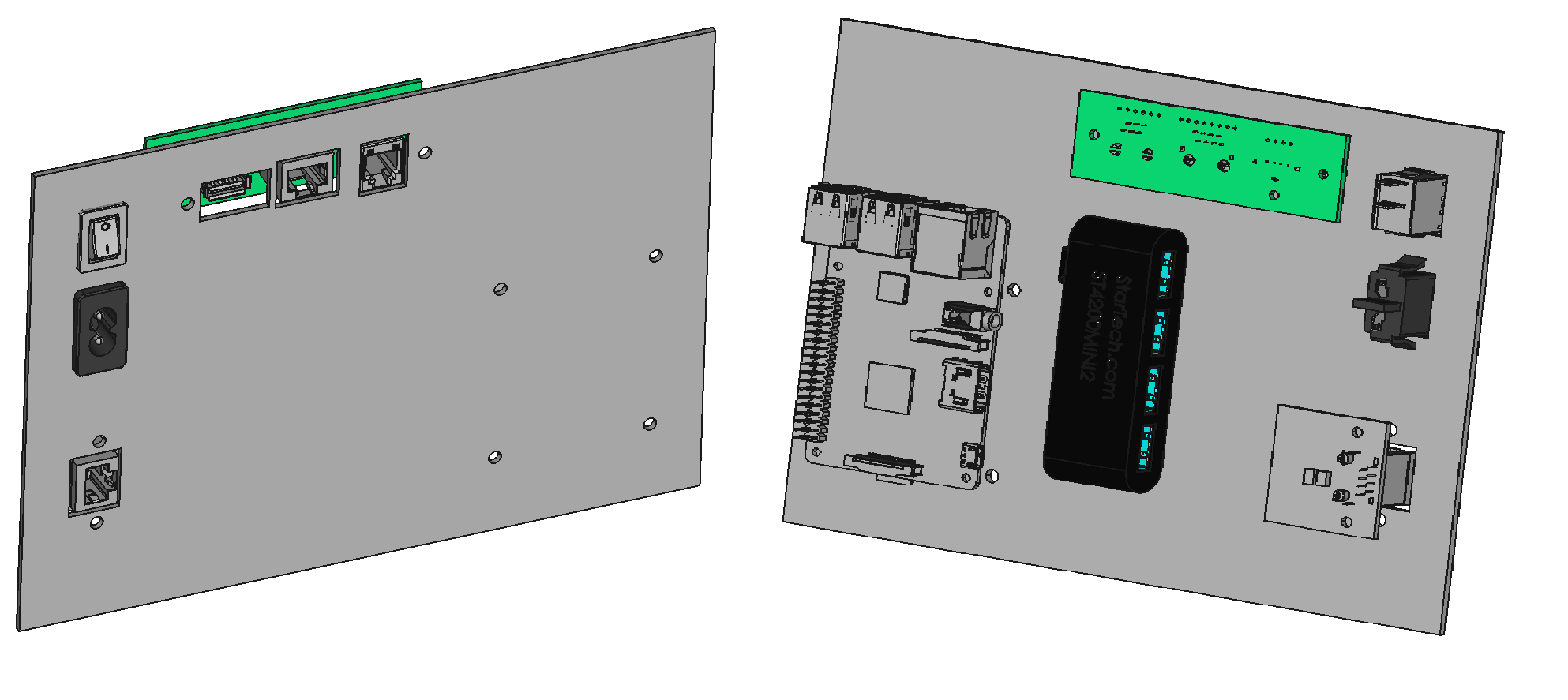

    MONTAGE FACE ARRIERE

    • Nomenclature :


      • Face avant
      Description Qty Fabricant / référence
      vis 2.5 x 20 mm tête fraisés 4 Toutes marques
      écrous 2.5 4 Toutes marques
      connecteur 230V 2 pts philips 1 Schurter 4300.0098 ou équivalent
      Interrupteur à bascule SPST noir 1 ARCOLECTRIC SWITCHES H8600VBAAA ou équivalent
      Carte RJ45 RJ11 USB pour montage en façade FCALLBOX   1 Carte USB à extraire du PCB décrit ici
      Carte RJ45 Breakout 1 Carte interface LCR / ENCODER Interfacedécrit ici
      Raspberry PI 3 1 version 3 minimum
      Carte mémoire SD 8GB ou plus 1 Toutes marques
      Hub USB 2.0 4 ports, USB A 1 StarTech ST4200MINI2 ou équivalent

    • Plan façade à imprimer en 3D :




      • Télécharger ici le fichier au format step

    Boitier de raccordement pour le MULTIMETRE

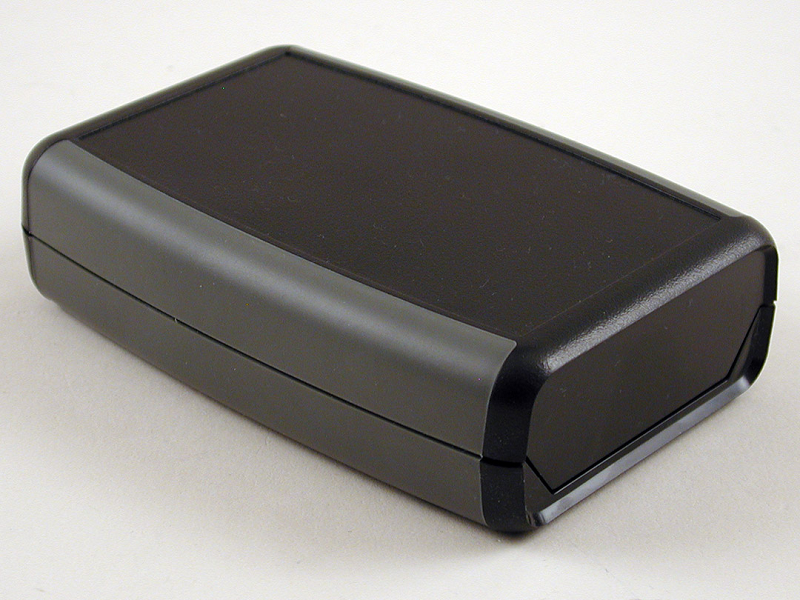

    Le boitier utilisé est un Hammond 1553 en ABS Noir, dim. ext. 117.2 x 79 x 32mm ref : 1553CBK

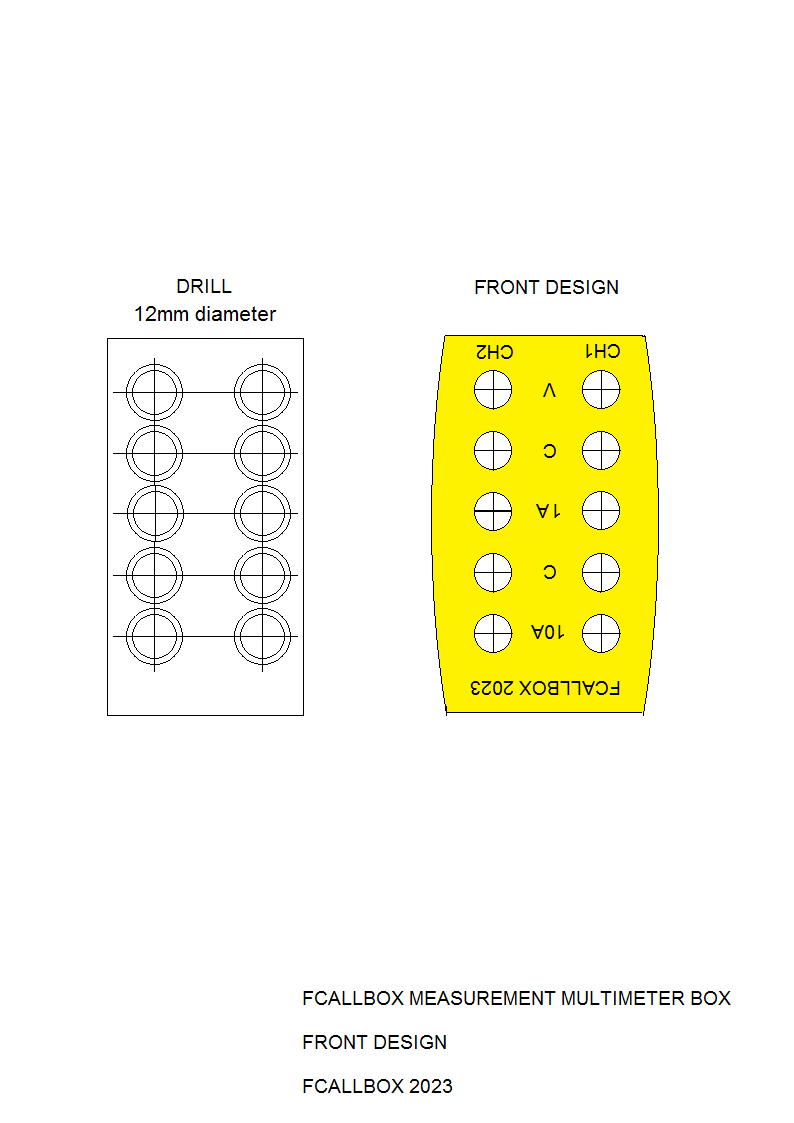

    Face avant :

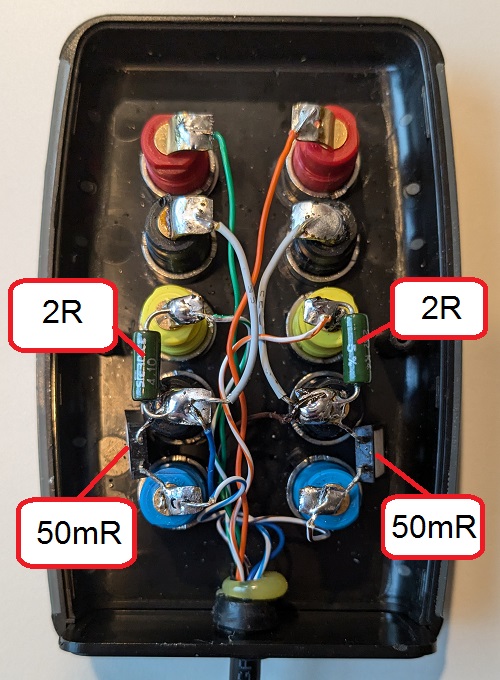

    Câblage Résistances :

    Câblage fils :
    Télécharger le plan ici

    Câblage du connecteur SUDB25 avec le boitier

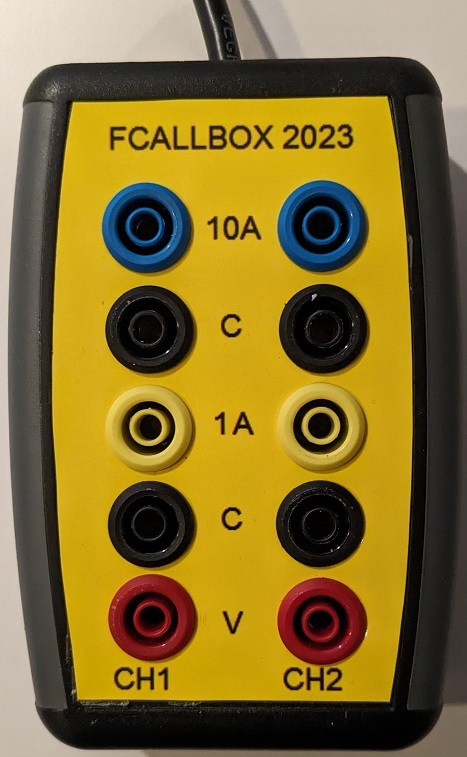

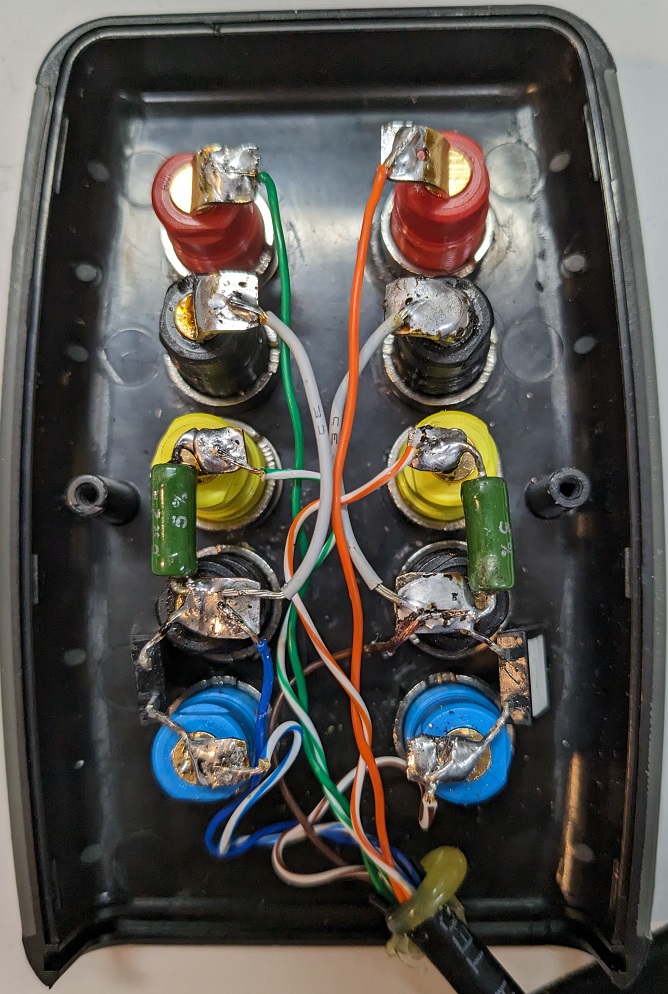

    Boîtier terminé

CABLAGE FACE ARRIERE

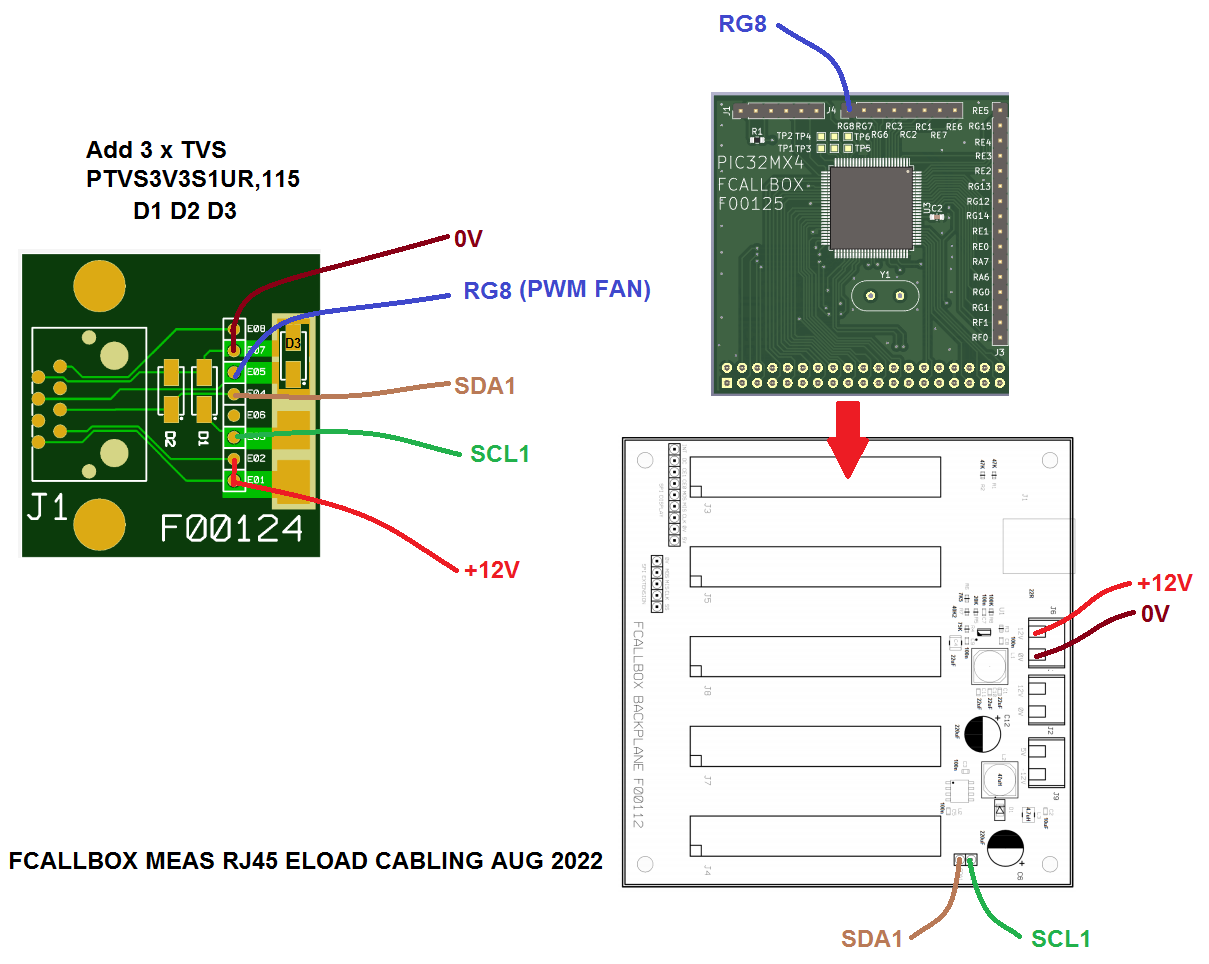

  • Câblage connecteur RJ45 pour Electronique Load



  • Câblage DDS entrées SIN/TRIANGLE et SQUARE:

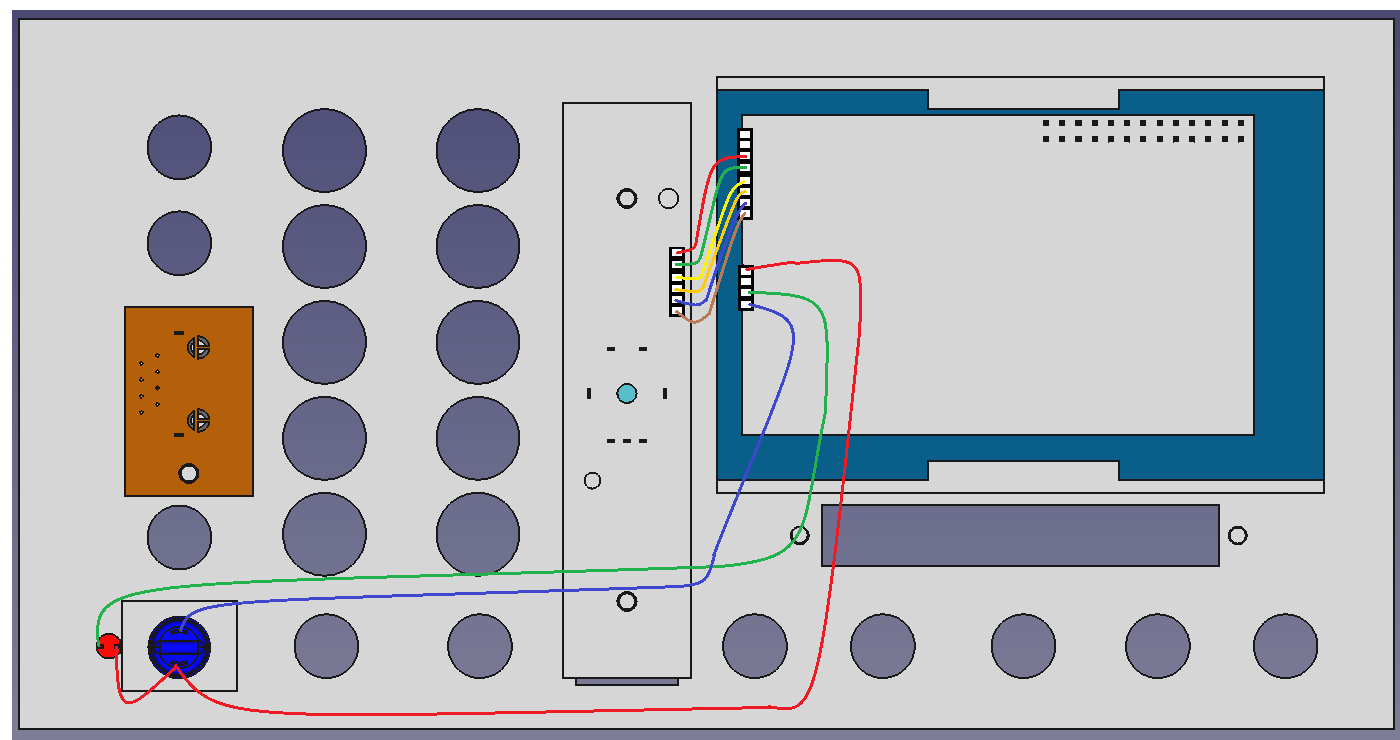

  • Câblage bouton et led power , carte bouton / encodeur rotatif :

    Utiliser du câble AWG30 min (0.5A max).

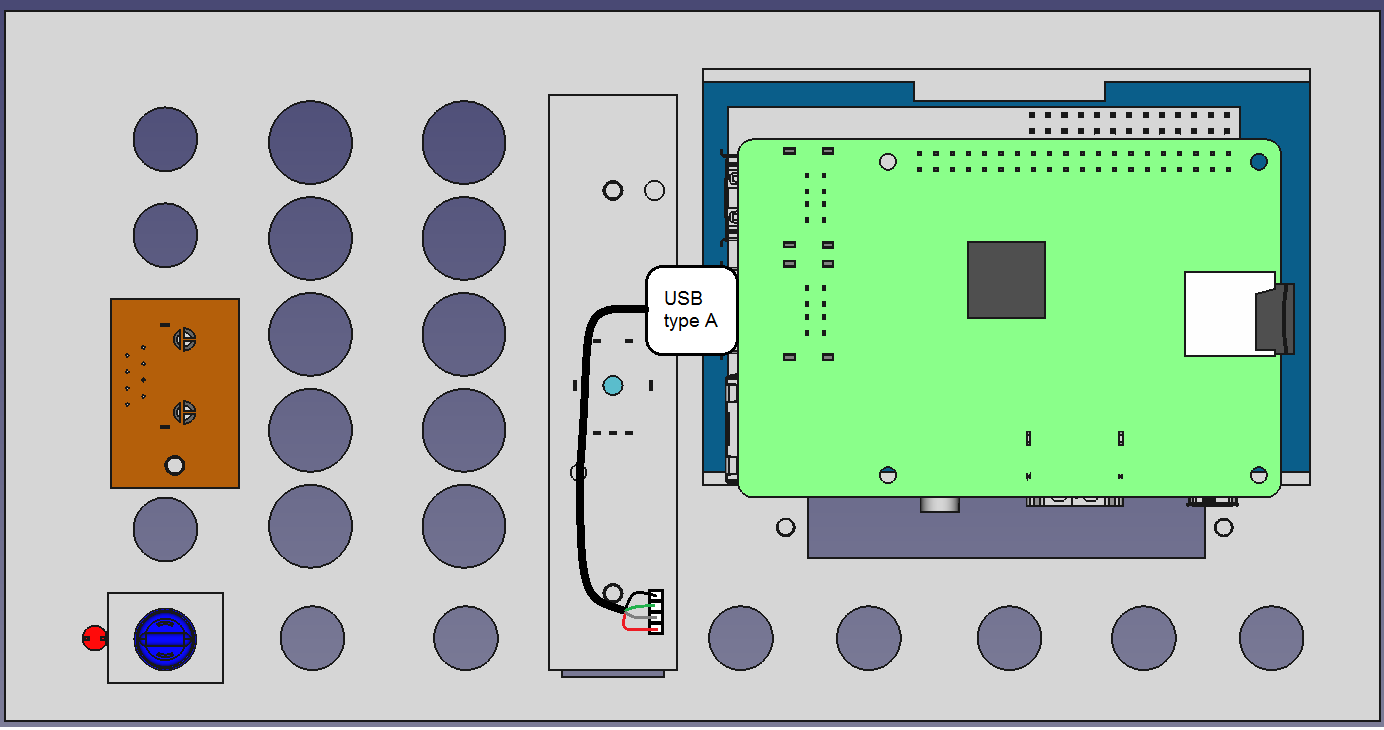

  • Câblage USB en façade :

    Utiliser un câble USB type A mâle (note: sur le dessin, le fil blanc est représenté en gris).


Copyright François Callanquin, Septembre 2019
